V300A48T500BL

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OVP,UVLO 89% 500W 10.42A 48V 1 375V 180V Fixed 通孔安装
供应商型号: 492-V300A48T500BL
供应商: Mouser
标准整包数: 1

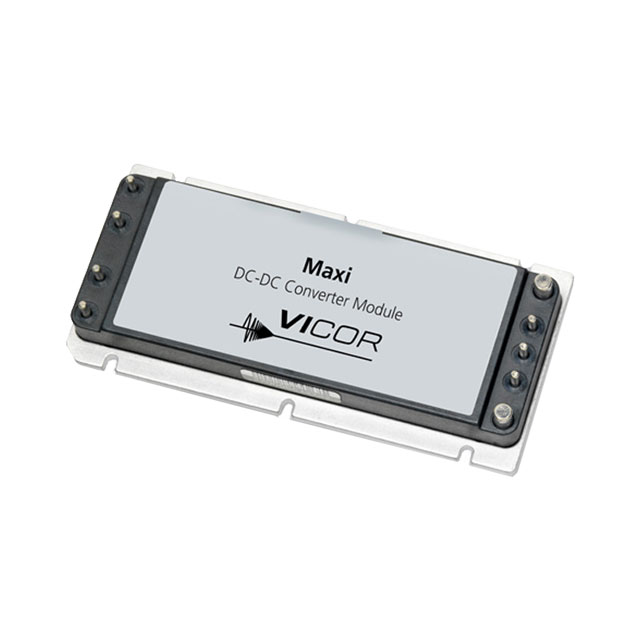

VICOR DC-DC模块 V300A48T500BL

V300A48T500BL概述

    高效DC-DC转换模块产品技术手册解析

    产品简介


    此文档详细介绍了一款高效DC-DC转换模块,型号为300V Maxi Family系列。该系列产品专为工业、医疗、通信及国防等领域设计,适用于各种高要求的直流电源转换场景。其输入电压范围广泛,可支持高达300V的输入电压,同时提供从2V到48V的多种输出电压选择,最大输出功率可达500W。此产品通过先进的控制与封装技术,提供了高效率、高功率密度及可靠性,同时满足RoHS合规要求,适合现代化工业应用需求。

    技术参数


    以下是该系列产品的主要技术参数:
    - 输入电压范围:180V至375VDC(标准)。
    - 输出电压选项:支持2V、3.3V、5V、8V、12V、15V、24V、28V、36V、48V等电压等级。
    - 最大输出功率:最高可达500W(具体取决于输出电压)。
    - 效率:最高达89%,典型值为86%-88%。
    - 工作温度范围:标准版支持-40℃至+100℃的工作温度,特殊版本(如M级)可扩展至-55℃至+100℃。
    - 高度:0.43英寸(10.9mm),便于安装在狭小空间内。

    产品特点和优势


    该DC-DC转换模块具有以下显著特点:
    1. 高功率密度:采用ZCS/ZVS软开关技术,实现高效能、低噪声的电源转换。
    2. 增强稳定性:具备±0.3%的负载调节精度和过压保护功能。
    3. 模块化设计:支持并联运行模式,提供N+M冗余备份以提高系统可靠性。
    4. 适用性强:广泛应用于自动化、工业控制、分布式电源系统及通信设备。

    应用案例和使用建议


    该模块在许多行业中已得到成功应用,例如:
    - 在工业控制系统中作为稳定可靠的辅助电源。
    - 在高可靠性的通信设备中支持关键模块的供电需求。

    使用建议:
    1. 请确保输入电压波动范围不超过规定的范围,避免对内部元件造成损害。
    2. 建议使用散热基板并连接至外部热管理系统,以延长使用寿命。
    3. 并联模块时,需注意保持一致性以实现最佳性能。

    兼容性和支持


    该模块支持RoHS标准,符合多个国际安全认证,如UL60950-1、EN60950-1等。厂商提供详尽的技术文档和支持服务,包括设计指南和应用手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压是否超出规定范围 |
    | 转换效率下降 | 清理模块表面灰尘,改善散热条件 |
    | 短路保护失效 | 更换过流保护器件或调整电流限值设置 |

    总结和推荐


    综合来看,300V Maxi Family系列DC-DC转换模块是一款性能卓越的产品,具有高效率、高功率密度及广泛的温度适应性。对于需要高性能、高可靠性的工业应用场合,这款产品是理想的选择。因此,强烈推荐给那些正在寻找高效且稳定的DC-DC转换解决方案的用户。

V300A48T500BL参数

参数
输入电压最大值 375V
输出电压 48V
最大容性负载 -
散热方式 -
类型 -
输出电流最大值 10.42A
转换效率 89%
开关频率 -
输入电压最小值 180V
输出电压组数 1
特性 OVP,UVLO
输出方式 Fixed
输出总功率 500W
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

V300A48T500BL厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

V300A48T500BL数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR V300A48T500BL V300A48T500BL数据手册

V300A48T500BL封装设计

查看详情并下载
Symbol
Footprint
3D Model
