DCM3623TA5N17B4T70

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,OTP,OVP,SCP,UVLO 92.1% 240W 16A 15V 1 154V 43V CASE 3623 通孔安装 38.72mm*22.8mm*7.21mm
供应商型号: 1102-5760-ND
供应商: Digi-Key
标准整包数: 1

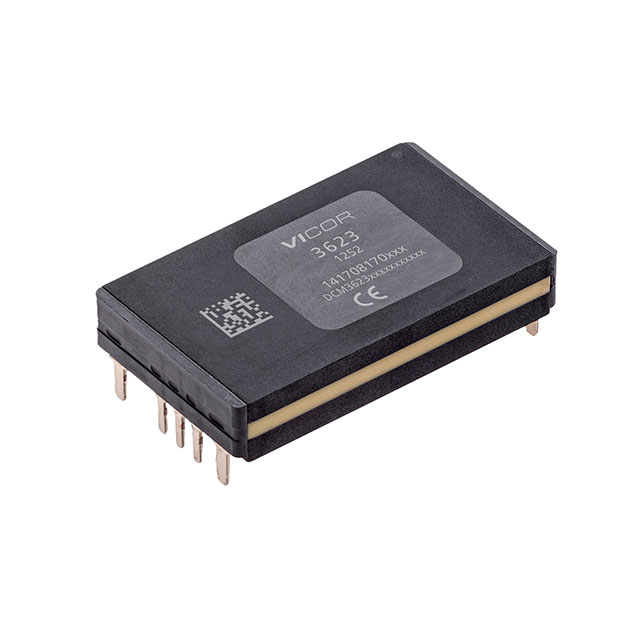

VICOR DC-DC模块 DCM3623TA5N17B4T70

DCM3623TA5N17B4T70概述

    DCM™ DC-DC Converter 技术手册

    产品简介


    DCM™ DC-DC转换器是一款隔离型稳压直流转换器,适用于工业、过程控制、运输/重型设备及国防/航空航天等领域。它能够从一个非稳态且输入范围较宽的电源生成稳定的15.0 Vdc输出。通过高频零电压开关(ZVS)拓扑结构,该转换器在广泛的输入线范围内均能提供高效率。

    技术参数


    - 输入电压范围: 43 V 至 154 V
    - 峰值效率: 92.1%
    - 功率密度: 653 W/in³
    - 输出电压: 15.0 V(9.0 V至16.5 V可调)
    - 最大输出电流: 16.00 A
    - 最大输出功率: 240 W
    - 隔离电压: 3000 Vdc
    - 工作温度范围:
    - T级: -40°C 至 125°C
    - M级: -55°C 至 125°C

    产品特点和优势


    - 隔离型设计: 提供安全的电气隔离,确保用电设备的安全。
    - 高效能: 高达92.1%的峰值效率使其在众多应用场景中表现出色。
    - 高密度: 体积小巧,便于集成于空间有限的应用中。
    - 灵活的热管理: 利用Vicor的ChiP封装技术,提供低阻抗热管理选项。
    - 全面的保护功能: 包括过载、过压、欠压、短路及过温保护,确保稳定运行。

    应用案例和使用建议


    - 工业应用: 可应用于自动化生产线的电源管理。
    - 过程控制: 在化工、石油等行业用于设备的电源稳定。
    - 交通运输: 为车载设备提供稳定的电源供应。
    - 国防与航天: 满足恶劣环境下的高可靠需求。
    使用建议:
    - 由于具有高效率和宽输入范围,建议在需要高可靠性且工作环境苛刻的应用中使用。
    - 在设计时需考虑外部电容的配置,以达到最佳的输出纹波效果。

    兼容性和支持


    - 兼容性: 兼容各种未稳态电源,适合多种不同应用场景。
    - 厂商支持: 厂商提供详尽的技术文档和支持服务,帮助用户快速解决问题。

    常见问题与解决方案


    - 问题1: 启动过程中,输出电压不稳定。
    - 解决方法: 确保所有外部电容配置正确,特别是启动电容COUT-EXT的选择。
    - 问题2: 输出电压不准确。
    - 解决方法: 调整TR引脚上的电压,或检查内部电容COUT-INT的配置。

    总结和推荐


    DCM™ DC-DC转换器凭借其高效、稳定的特点,在多个行业中有着广泛的应用前景。其独特的隔离设计和全面的保护功能使其成为工业应用的理想选择。对于追求高可靠性的系统来说,这款产品无疑是一个值得信赖的选择。综上所述,我强烈推荐这款产品。

DCM3623TA5N17B4T70参数

参数
转换效率 92.1%
输出电流最大值 16A
开关频率 -
输出电压 15V
散热方式 -
最大容性负载 -
特性 OCP,OTP,OVP,SCP,UVLO
输出方式 -
输入电压最大值 154V
输入电压最小值 43V
输出电压组数 1
输出总功率 240W
类型 -
长*宽*高 38.72mm*22.8mm*7.21mm
通用封装 CASE 3623
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

DCM3623TA5N17B4T70厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

DCM3623TA5N17B4T70数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR DCM3623TA5N17B4T70 DCM3623TA5N17B4T70数据手册

DCM3623TA5N17B4T70封装设计

查看详情并下载
Symbol
Footprint
3D Model
