PI3108-00-HVMZ

产品分类: DC-DC模块
厂牌: VICOR
产品描述: Remote On/Off,OTP,OVP,UVLO 900KHz(Typ) 88% 33W(Typ)W 10A 3.3V 1 50V 16V Fixed HALF-CHIP 贴片安装
供应商型号: 1102-5728-ND
供应商: Digi-Key
标准整包数: 1

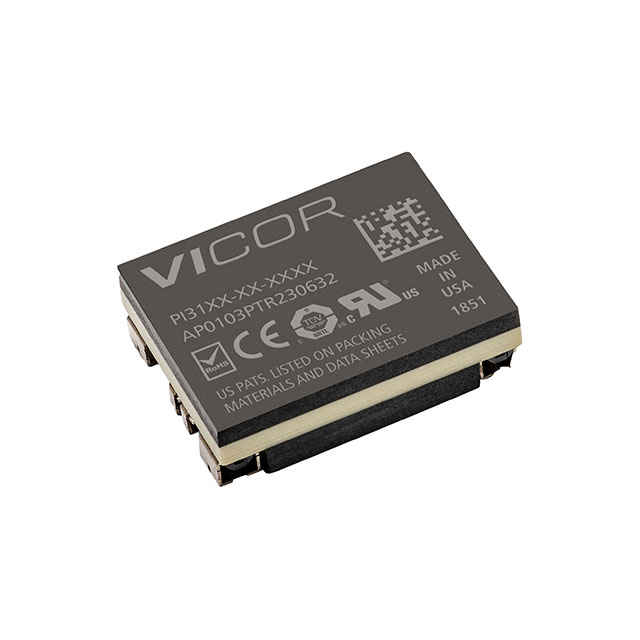

VICOR DC-DC模块 PI3108-00-HVMZ

PI3108-00-HVMZ概述


    产品简介


    产品名称: PI31xx-00-HVMZ 系列零电压开关(ZVS)隔离转换模块
    产品类型: 高密度隔离DC-DC转换器
    主要功能: 实现高效的电源转换,提供高功率密度,且适用于各种严苛的应用环境。
    应用领域: 广泛应用于宽温、航空航天与国防项目、空间受限系统及板级隔离电源等领域。

    技术参数


    - 输入电压范围: 16V 至 50VDC
    - 输出电压范围: 3.3V, 5V, 12V, 15V
    - 输出电流: 3.33A 至 10A
    - 功率密度: 334W/in³
    - 峰值输出电流: 20A
    - 效率: 最高达88%
    - 温度范围: -55°C 至 125°C
    - 输入保护: 输入欠压锁定 (UVLO),过压锁定 (OVLO),输出过压保护 (OVP)
    - 封装: 0.87 x 0.65 x 0.265英寸
    - 重量: 7.8克

    产品特点和优势


    1. 高效率: 该系列产品的最大效率可达88%,这得益于其高开关频率。
    2. 紧凑型设计: 0.57平方英寸的小尺寸设计使其能够显著减少PCB面积。
    3. 快速开关: 900kHz的高开关频率使得外部滤波组件更小,进一步减小系统整体尺寸和成本。
    4. 内置保护功能: 输出电压可调节,具有过流保护、过热保护等功能。
    5. 高可靠性: 温度监测与保护功能确保了长时间运行的可靠性。

    应用案例和使用建议


    应用案例:
    - 航空航天: 用于卫星或其他航空设备中的电源转换模块。
    - 国防: 为武器系统提供稳定可靠的电源供应。
    - 工业自动化: 为工厂中的各种设备提供稳定的电力供应。
    使用建议:
    - 散热管理: 在高负载情况下,适当添加散热措施以防止过热。
    - 外部滤波: 使用适当的外部滤波电容来提高系统的整体性能。
    - 环境适应性: 为了确保产品在极端温度下的稳定性,选择合适的环境条件进行安装。

    兼容性和支持


    - 兼容性: 该系列产品与多种电子元器件和其他设备兼容,便于集成。
    - 支持: 制造商提供了详尽的技术文档和在线支持,有助于快速解决问题。

    常见问题与解决方案


    - 问题: 电源输出不稳定
    解决方法: 检查输入电压是否符合要求,并调整外部滤波电容。
    - 问题: 过热
    解决方法: 添加散热片或者风扇,加强散热措施。
    - 问题: 输出电流不足
    解决方法: 检查输入电压和负载情况,确保满足要求。

    总结和推荐


    综合评估:
    PI31xx-00-HVMZ 系列产品具备高效率、高功率密度、宽输入电压范围和丰富的保护功能。非常适合在需要高效电源转换的场合使用,尤其是在航空航天、国防和工业自动化领域。该系列产品经过严格测试,具有很高的可靠性和稳定性。
    推荐使用:
    强烈推荐给那些寻求高性能、高可靠性电源解决方案的工程师和设计师。其优秀的性能指标和广泛的适用性使其成为众多应用的理想选择。

PI3108-00-HVMZ参数

参数
输入电压最小值 16V
输出电流最大值 10A
特性 Remote On/Off,OTP,OVP,UVLO
输出方式 Fixed
散热方式 -
输出电压组数 1
最大容性负载 -
开关频率 900KHz(Typ)
输出电压 3.3V
输入电压最大值 50V
类型 -
输出总功率 33W(Typ)W
转换效率 88%
通用封装 HALF-CHIP
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘,管装

PI3108-00-HVMZ厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

PI3108-00-HVMZ数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR PI3108-00-HVMZ PI3108-00-HVMZ数据手册

PI3108-00-HVMZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
