BCM48BH120M120B00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,OTP,OVP,SCP,UVLO 10A 12V 1 55V 贴片安装
供应商型号: SG2-BCM48BH120M120B00
供应商: 云汉优选
标准整包数: 1

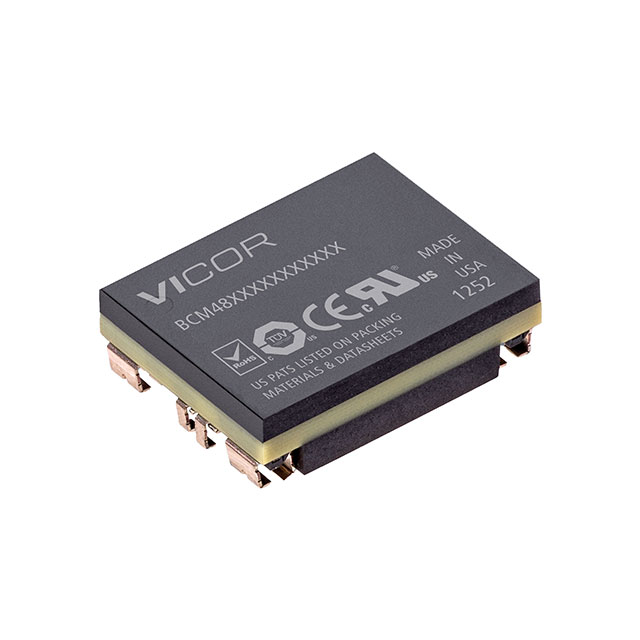

VICOR DC-DC模块 BCM48BH120M120B00

BCM48BH120M120B00概述


    产品简介


    BCM48Bx120y120B00 VICOR Bus Converter 是一款高效能(>95%)的直流-直流转换器,专为高效率、高密度电源系统设计。这款转换器采用Sine Amplitude Converter (SAC) 技术,能够将输入电压从38到55V转换成一个隔离且比例相匹配的输出电压,范围在9.5到13.75V之间。它广泛应用于高密度电源供应、电信基站、自动化测试设备及高性能计算系统等领域。

    技术参数


    技术规格:
    - 输入电压范围:38V至55VDC
    - 输出功率:最高可达120W
    - 转换比(K):1/4
    - 效率:>95%
    - 最大输入电压变化率:1 V/µs
    - 工作温度范围:-40°C至125°C
    - 隔离电压:2250VDC
    - 热阻抗:Junction-to-case 2.7°C/W
    - 重量:约8克
    - 封装尺寸:长22.0mm × 宽16.50mm × 高6.73mm
    电气特性:
    - 额定输入电流:3.5A(@POUT=240W)
    - 启动时峰值输入电流:5.5A 至 12A
    - 无负载功率损耗:2.1W 至 4.1W(@VIN=48V)
    - 输出电阻:冷态下20mΩ至40mΩ
    - 输出电压纹波:≤400mV
    - 开关频率:1.4MHz 至 1.6MHz
    工作环境:
    - 环境温度范围:-40°C 至 125°C
    - 存储温度范围:-40°C 至 125°C

    产品特点和优势


    高效率: BCM48Bx120y120B00具有超过95%的效率,这有助于显著降低系统的总能耗,提升整体能效。
    高功率密度: 功率密度高达801W/in³,能够在有限的空间内提供更大的输出功率,减少电力系统的占地面积。
    VI Chip®封装: 该封装支持表面贴装工艺,具备低阻抗互联功能,便于与系统板集成,提高可靠性。
    内置保护功能: 包含欠压、过压、过流、短路和过温等保护机制,确保系统安全稳定运行。
    温度监测: 可实时监测内部温度,及时发现潜在故障,保障设备正常工作。
    共振式拓扑结构: 采用ZVS/ZCS(零电压开关/零电流开关)谐振正弦幅值转换器拓扑,使转换过程更高效、更可靠。

    应用案例和使用建议


    BCM48Bx120y120B00被广泛应用于各种高密度电源系统,例如高密度服务器、电信基站以及自动化测试设备中。在这些应用场景中,BCM48Bx120y120B00能够有效地降低整体能耗,提高电源系统的整体效率。
    使用建议:
    - 为了保证最佳的系统性能,建议在启动时配置适当的启动延时,以避免电源系统受到瞬时冲击。
    - 在多模块并联使用时,可以通过连接所有PC引脚实现同步启动,确保每个模块同时启用。
    - 为提高系统的热管理能力,可以使用散热片或液体冷却等方式对BCM48Bx120y120B00进行辅助散热。

    兼容性和支持


    BCM48Bx120y120B00采用了标准的J型引脚,可兼容标准的拾放工艺和表面贴装组装流程。厂商提供了详尽的技术支持文档和售后服务,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    常见问题:
    1. 过载时效率降低: BCM48Bx120y120B00在20%-100%负载范围内效率降至72%,建议通过合理配置电源系统的负载来维持较高的效率。
    2. 过压导致停机: 过电压锁存阈值设定在55.1V至60V之间,建议安装过压保护电路以防止意外损坏。
    3. 热管理不佳: 在高温环境下,BCM48Bx120y120B00的效率会下降。建议通过增加散热措施如散热片或液冷系统来改善热管理。
    解决方案:
    1. 优化负载分配: 确保电源系统处于合理负载状态,以保持高效的能量转换。
    2. 加装过压保护装置: 为系统添加过压保护器,当输入电压超出设定阈值时自动切断电源输入。
    3. 增强散热措施: 使用额外的散热手段,如散热片或液冷系统,确保BCM48Bx120y120B00能够在较高温度环境下正常运行。

    总结和推荐


    BCM48Bx120y120B00凭借其卓越的高效率、高功率密度和丰富的保护功能,在高密度电源供应、电信基站及自动化测试设备等多个领域展现出显著的优势。其采用的VI Chip®封装和支持表面贴装工艺,进一步提升了其在现代电子设备中的适用性和便捷性。尽管在特定条件下可能会面临效率损失或热管理挑战,但通过合理的使用建议和优化措施,这些问题是完全可以得到解决的。
    综上所述,强烈推荐使用BCM48Bx120y120B00作为高密度电源系统的关键组件。

BCM48BH120M120B00参数

参数
输出方式 -
开关频率 -
输出电压组数 1
转换效率 -
散热方式 -
输出电压 12V
输出总功率 -
类型 -
输入电压最小值 -
输出电流最大值 10A
输入电压最大值 55V
最大容性负载 -
特性 OCP,OTP,OVP,SCP,UVLO
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

BCM48BH120M120B00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

BCM48BH120M120B00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR BCM48BH120M120B00 BCM48BH120M120B00数据手册

BCM48BH120M120B00封装设计

查看详情并下载
Symbol
Footprint
3D Model
