QPI-12LZ-01

产品分类: 电源配件
厂牌: VICOR
产品描述: EMI Filter For DC to DC Converter and Switching Regulator Module
供应商型号: UA-QPI-12LZ-01
供应商: 海外现货
标准整包数: 1

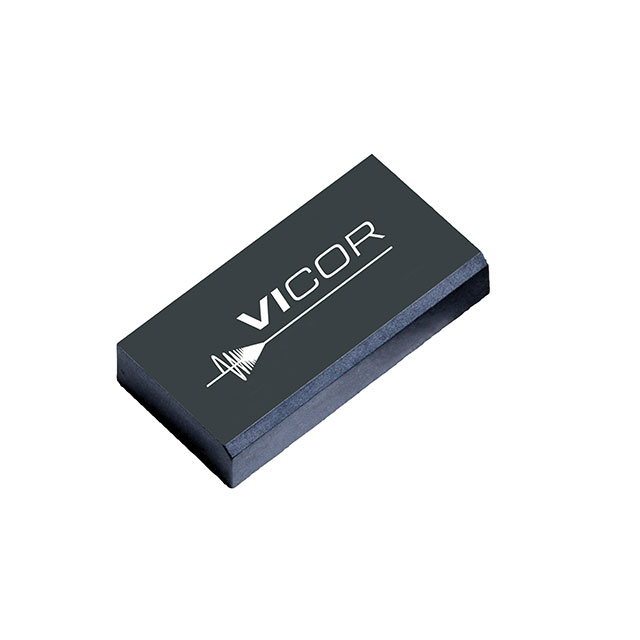

VICOR 电源配件 QPI-12LZ-01

QPI-12LZ-01概述

    7A VI Chip® EMI Filter SiP QPI™ Filters Rev 2.4

    1. 产品简介


    产品类型:
    7A VI Chip® EMI滤波器模块是一种专为高频率电磁干扰(EMI)过滤而设计的高性能EMI滤波器。主要应用于VI Chip®系列的产品,如PRM™、VTM™和BCM®转换器,以满足CISPR22标准要求。
    主要功能:
    该滤波器专门用于降低传导共模(CM)和差分模(DM)噪声,提高电信总线范围内的系统兼容性。
    应用领域:
    电信和ATCA板、高功率转换系统,以及任何需要符合EN55022 Class B限值的系统。

    2. 技术参数


    - 输入电压范围: –80到80VDC(连续),–100到100VDC(100ms瞬态)
    - 最大输入电压: 80VDC
    - 峰值浪涌电压: 100VDC,持续100ms
    - 高电位测试: 1500VDC
    - 额定电流: 7A
    - 工作温度范围: –40°C到125°C
    - 电气特性:
    - CM衰减: 45dB(1MHz,50Ω)
    - DM衰减: 75dB(1MHz,50Ω)
    - 工作效率: >99%
    - 封装尺寸:
    - 盖封SiP: 12.9 x 25.3 x 5.0mm
    - 开放框架: 12.4 x 24.9 x 4.2mm
    - 机械数据:
    - 高效低轮廓LGA封装
    - 质量: 2.4g (盖封版),2.075g (开放框架版)

    3. 产品特点和优势


    - 高效EMI衰减: 共模衰减达45dB,差分模衰减达75dB。
    - 卓越的温度适应性: 工作温度范围广,可达–40°C到125°C。
    - 高可靠性: 达到EN55022 Class B标准,通过TÜV认证。
    - 易于集成: 小巧的LGA封装使其便于安装在各类电信和ATCA板上。

    4. 应用案例和使用建议


    - 典型应用: 电信总线范围内的系统电源输入端口过滤,尤其是在Vicor PRM™、VTM™和BCM®模块中。
    - 使用建议: 为了确保最佳EMI性能,在连接输出到底盘时建议使用开架配置。此外,建议使用图12所示的开架配置进行EMI屏蔽。

    5. 兼容性和支持


    - 兼容性: 适用于多种Vicor VI Chip®产品,包括PRM™、VTM™和BCM®转换器。
    - 支持: Vicor提供详尽的技术文档和支持,包括各种测试电路和应用示例。

    6. 常见问题与解决方案


    - 问题1: 如何处理产品清洁?
    - 解决方案: 推荐使用免清洗助焊剂,以避免腐蚀性离子残留。
    - 问题2: 如何确保高可靠性?
    - 解决方案: 维持正确的温度和负载管理,遵循产品规格操作。

    7. 总结和推荐


    综合评估:
    7A VI Chip® EMI滤波器SiP QPI™展示了其出色的EMI衰减能力和广泛的温度适应性。该产品非常适合在电信、ATCA板和其他高功率转换系统中使用。
    推荐使用:
    强烈推荐此产品,特别是对于需要高可靠性EMI过滤的应用场景。

QPI-12LZ-01参数

参数
类型 -
通用封装 LGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

QPI-12LZ-01厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

QPI-12LZ-01数据手册

厂牌 PDF简要描述 下载
VICOR 电源配件 VICOR QPI-12LZ-01 QPI-12LZ-01数据手册

QPI-12LZ-01封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 16.95 ¥ 143.4614
库存: 10
起订量: 8 增量: 1
