首页  >  产品百科  >  V300A24C500BL

V300A24C500BL

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OVP,UVLO 500W 20.83A 24V 1 375V 180V Fixed 通孔安装
供应商型号: 492-V300A24C500BL
供应商: Mouser
标准整包数: 1

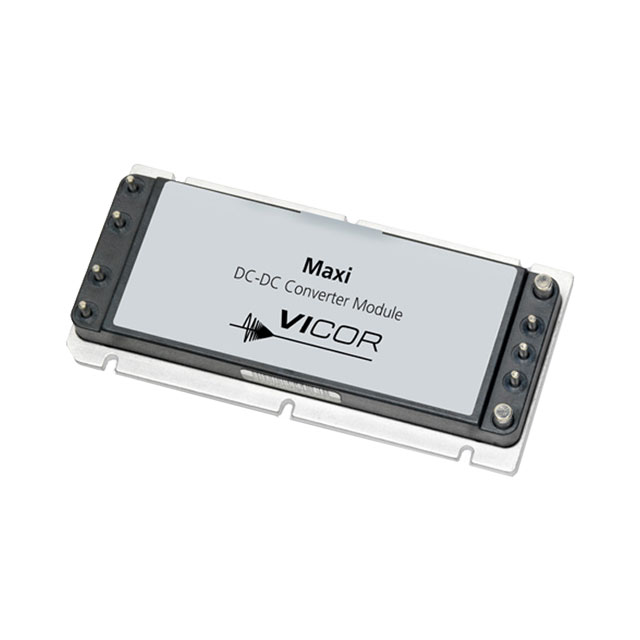

VICOR DC-DC模块 V300A24C500BL

V300A24C500BL概述


    产品简介


    产品类型:
    300V 输入系列 DC-DC 转换模块是专为高功率需求设计的电源解决方案。它们利用先进的电力处理、控制和封装技术,旨在提供高效、可靠的电力转换。
    主要功能:
    - 高频零电流/零电压(ZCS/ZVS)开关,提供高功率密度和低噪声。
    - 支持宽输入电压范围(180-375VDC),内置过压和过流保护。
    - 可编程输出电压,精度高,可调节范围广(10-110%)。
    应用领域:
    广泛应用于离线系统、工业和过程控制、分布式电源系统、医疗设备、ATE(自动测试设备)、通信设备及航空航天领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 输入电压范围 | 180 | 300 | 375 | VDC
    | 输入浪涌承受能力 | 400 VDC | <100ms |
    | 输出电压 | 2 48 | V | 见手册 |
    | 输出功率 | W | 见手册 |
    | 工作温度范围 | -55 | +100 °C
    | 存储温度范围 | -65 | +125 °C
    | 效率 | 72.5 | 82.5 | 89 | % | 见手册 |
    | 绝缘电压 | 3000 VRMS | 见手册 |

    产品特点和优势


    1. 高效率: 高频零电流/零电压(ZCS/ZVS)开关技术提供了高达89%的效率。
    2. 宽输入电压范围: 可适应180至375VDC的宽输入电压范围。
    3. 高功率密度: 产品体积小巧,最高可达100W每立方英寸。
    4. 良好的热管理: 采用低热阻材料,确保在高负载下的稳定运行。
    5. 可靠性高: 通过多项安全认证(如UL60950-1, EN60950-1等)。

    应用案例和使用建议


    应用案例:
    这些DC-DC转换器适用于多种行业,如工业自动化、医疗器械、通讯设备等。例如,在医疗成像设备中,需要高稳定性的电源供应,以确保设备的正常运行和安全性。
    使用建议:
    1. 在高负载情况下,建议使用散热片或风扇进行辅助散热,以保证设备的稳定运行。
    2. 对于多模块并联使用的情况,应考虑模块间的均流设计,确保各个模块均匀分担负载。

    兼容性和支持


    这些DC-DC转换器与标准的电气接口兼容,易于与其他设备集成。厂商提供了详尽的技术文档和支持服务,包括设计指南和应用手册,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    1. Q: 模块出现过热现象?
    - A: 确保模块安装时周围有足够的空气流通,可以加装散热片或者使用风扇强制通风。
    2. Q: 输出电压不稳定?
    - A: 检查输入电压是否稳定,并确认模块内部没有外部干扰。调整输入电压至推荐范围内,并确保接线正确无误。

    总结和推荐


    总体评价:
    这款300V 输入系列DC-DC转换器凭借其高效、高功率密度和广泛的适用范围,在众多领域中表现出色。其在设计和制造过程中采用了先进的技术和高质量的材料,确保了产品的可靠性和耐用性。
    推荐结论:
    鉴于其出色的性能和广泛的适用性,我们强烈推荐这一系列产品给需要高稳定、高效率电源解决方案的应用场合。对于正在寻找可靠且高效的电源解决方案的工程师和技术人员,这些DC-DC转换器无疑是最佳选择之一。

V300A24C500BL参数

参数
输入电压最小值 180V
输入电压最大值 375V
转换效率 -
最大容性负载 -
输出电压组数 1
类型 -
散热方式 -
输出方式 Fixed
输出电流最大值 20.83A
输出电压 24V
开关频率 -
输出总功率 500W
特性 OVP,UVLO
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

V300A24C500BL厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

V300A24C500BL数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR V300A24C500BL V300A24C500BL数据手册

V300A24C500BL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 569.3976 ¥ 4811.4097
10+ $ 439.7295 ¥ 3715.7143
库存: 3
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4811.4
