DCM3623T50T31A6M00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: Remote On/Off,OCP,OTP,OVP,SCP,UVLO 91.6% 160W(Min)W 5.8A 28V 1 50V 9V 通孔安装
供应商型号: 492-DM3623T50T31A6M0
供应商: Mouser
标准整包数: 1

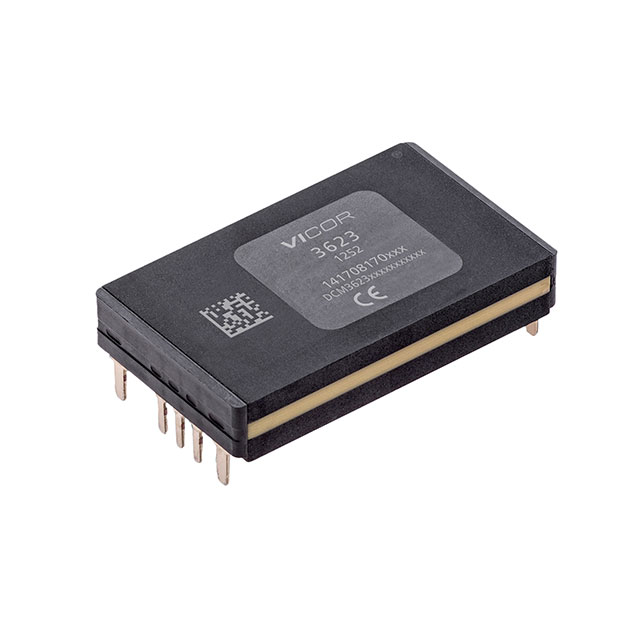

VICOR DC-DC模块 DCM3623T50T31A6M00

DCM3623T50T31A6M00概述

    DCM™ DC-DC Converter: A Comprehensive Overview

    1. 产品简介


    DCM™ DC-DC转换器是一款隔离型、受控的直流转换器,适用于工业、过程控制、重型设备及国防/航天等领域的广泛应用。它能够从一个非受控、宽输入范围的电源生成隔离的28.0 Vdc输出电压。DCM™ DC-DC转换器通过高频率零电压开关(ZVS)拓扑结构,确保在整个输入线范围内高效运作,从而为点对负载提供卓越的电源系统性能和连接性。

    2. 技术参数


    DCM™ DC-DC转换器的关键技术规格如下:
    - 输入电压范围:9至50 Vdc
    - 连续输出功率:160 W
    - 峰值效率:91.6%
    - 功率密度:436 W/in³
    - 输出电压:28.0 V(可调节范围16.8 V至30.8 V)
    - 最大输出电流:5.80 A
    - 隔离电压:2250 Vdc
    - 工作温度范围:T级 -40°C 至 125°C;M级 -55°C 至 125°C
    - 封装尺寸:1.524" x 0.898" x 0.284" (38.72 mm x 22.8 mm x 7.21 mm)

    3. 产品特点和优势


    - 高效率:通过ZVS拓扑实现高达91.6%的峰值效率。
    - 高功率密度:功率密度达到436 W/in³,适合高密度应用。
    - 宽输入范围:输入电压可在9至50 Vdc范围内自由调整。
    - 优化散热设计:采用Vicor的ChiP封装技术,提供灵活的热管理选项。
    - 冗余操作能力:最多可以并联8个单元,提供高达1280 W的总输出功率,无需降额运行。
    - 全面的保护机制:包括过压、欠压、过流和短路保护。

    4. 应用案例和使用建议


    典型应用:
    - 工业设备
    - 过程控制
    - 重型机械
    - 国防/航天
    使用建议:
    - 在工业环境中,DCM™ DC-DC转换器可以通过宽输入范围和高效率满足多样化的需求。
    - 在过程控制系统中,多个DCM模块可以并联运行以实现更高功率的输出。
    - 在重型设备中,该转换器的高密度设计有助于减小整体体积和重量。
    - 在国防/航天领域,其优异的隔离电压和多种保护机制使其在极端环境下也能稳定运行。
    优化方案:
    - 为了进一步提高效率,可以在输入端安装共模扼流圈以抑制共模噪声。
    - 选择合适的外部输出电容值(COUT-EXT)可以减少输出电压纹波。

    5. 兼容性和支持


    - 兼容性:DCM™ DC-DC转换器可与各种类型的电源源一起使用,并且可以与非隔离式点负载调节器无缝配合。
    - 支持:制造商提供详尽的技术文档和支持服务,帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    常见问题:
    1. 输入电压超出范围导致模块损坏。
    - 解决方案:确保输入电压在规定的范围内(9至50 Vdc),并设置适当的过压保护。
    2. 启动时无法输出满载电流。
    - 解决方案:检查输入电压是否达到所需的最小阈值(14.0 V),并确保所有相关电路连接正确。
    3. 输出电压波动大。
    - 解决方案:适当调整外部输出电容值(COUT-EXT),并在设计阶段考虑电容的温度系数。

    7. 总结和推荐


    综合评估:
    DCM™ DC-DC转换器具备卓越的性能、高效率和广泛的适用性,适用于多种工业应用。其高密度设计、多种保护机制和优化的散热方案使得其在市场上具有极强的竞争力。
    推荐:
    鉴于DCM™ DC-DC转换器在多方面表现出色,特别是在高效率和宽输入范围方面的突出表现,强烈推荐在工业和航天领域的电源管理系统中使用此产品。此外,对于需要高密度和可靠性的应用,这款转换器也是一款非常理想的选择。

DCM3623T50T31A6M00参数

参数
散热方式 -
转换效率 91.6%
最大容性负载 -
输出总功率 160W(Min)W
特性 Remote On/Off,OCP,OTP,OVP,SCP,UVLO
输入电压最大值 50V
输出电压组数 1
类型 -
开关频率 -
输出方式 -
输出电流最大值 5.8A
输入电压最小值 9V
输出电压 28V
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

DCM3623T50T31A6M00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

DCM3623T50T31A6M00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR DCM3623T50T31A6M00 DCM3623T50T31A6M00数据手册

DCM3623T50T31A6M00封装设计

查看详情并下载
Symbol
Footprint
3D Model
