DCM4623ED2K53E0M00

产品分类: 开发配件
厂牌: VICOR
产品描述:
供应商型号: N-DCM4623ED2K53E0M00
供应商: 云汉优选
标准整包数: 1

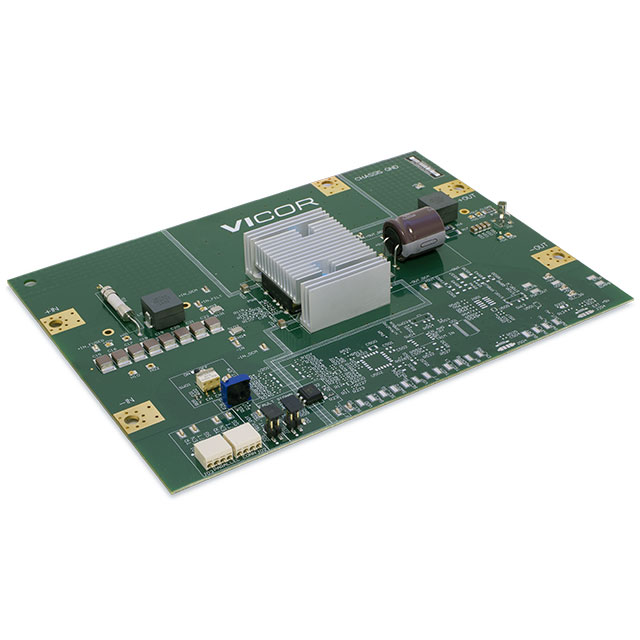

VICOR 开发配件 DCM4623ED2K53E0M00

DCM4623ED2K53E0M00概述


    产品简介


    产品类型:DCM™ DC-DC转换器
    主要功能:提供隔离且受控的直流电输出,适用于工业、过程控制、交通运输及航空航天等多个领域。
    应用领域:广泛应用于工业控制系统、重型机械设备、运输系统和国防航空系统中,为各种设备提供高效稳定的电源解决方案。

    技术参数


    - 输入电压范围:160 V至420 Vdc
    - 最大输出功率:500 W
    - 最大输出电流:10.42 A
    - 峰值效率:93.6%
    - 输出电压:48.0 Vdc(可调节范围28.8 V至52.8 V)
    - 输出电压纹波:1139 mV(在20 MHz带宽下)
    - 隔离电压:4242 Vdc
    - 工作温度范围:-40°C 至 125°C(T级);-55°C 至 125°C(M级)
    - 外形尺寸:1.886英寸 x 0.898英寸 x 0.284英寸(47.91毫米 x 22.8毫米 x 7.21毫米)

    产品特点和优势


    - 高密度:体积小,功率密度高达1032 W/in³,非常适合紧凑型设计。
    - 高效能:具有高频率零电压开关(ZVS)拓扑结构,提供高达93.6%的峰值效率。
    - 模块化:最多支持8个单元并联运行,最大总功率可达4000 W,无需功率降额。
    - 热管理:采用Vicor ChiP封装技术,提供灵活的热管理选项,低侧和底部热阻极低。
    - 保护功能:具备全面的操作电流限制、过压、欠压、短路和过温保护机制。
    - 易于配置:可通过TR引脚进行动态调整输出电压,支持多样的应用场景。

    应用案例和使用建议


    - 单个模块应用:如图所示,一个DCM4623xD2K53E0yzz模块可以直接用于非隔离式点负载调节器,提供高效的电源转换。
    - 阵列应用:多个DCM模块可以并联运行,以满足更大的功率需求,同时确保各模块之间的独立性和互不干扰。
    - 噪声抑制:在阵列操作中,可在输入端安装共模扼流圈来抑制共模噪声,提升系统稳定性。

    兼容性和支持


    - 兼容性:该产品与其他标准电源设备兼容,适用于多种工业应用环境。
    - 支持:厂商提供详尽的技术文档和支持服务,确保用户能够充分利用产品的各项功能。

    常见问题与解决方案


    - 问题1:电源启动时输出电压不稳定
    解决方案:确保所有连接正确无误,检查并调整TR引脚的电压设置。
    - 问题2:输出电流限制异常
    解决方案:检查是否存在过载情况,确保系统运行在额定范围内。
    - 问题3:电源模块过热
    解决方案:检查散热措施是否有效,必要时考虑增加外部冷却装置。

    总结和推荐


    总体来看,DCM™ DC-DC转换器以其卓越的效率、高密度设计和强大的保护功能,在工业、运输和其他要求严格的环境中表现出色。其灵活的配置能力和良好的热管理特性使其成为一种值得推荐的产品,适合需要高效、可靠电源解决方案的应用场合。如果您正在寻找一款能够在苛刻条件下表现优秀的电源模块,DCM™ DC-DC转换器无疑是您的理想选择。

DCM4623ED2K53E0M00参数

参数
接口 -
配件类型 -
零件状态 在售
包装方式 散装

DCM4623ED2K53E0M00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

DCM4623ED2K53E0M00数据手册

厂牌 PDF简要描述 下载
VICOR 开发配件 VICOR DCM4623ED2K53E0M00 DCM4623ED2K53E0M00数据手册

DCM4623ED2K53E0M00封装设计

查看详情并下载
Symbol
Footprint
3D Model
