PI3545-00-BGIZ

产品分类: DC-DC稳压器
厂牌: VICOR
产品描述: Buck Yes 600KHz Adjustable (Fixed) 1 5.5V 4V 60V 36V 贴片安装 10.5mm*10.5mm*3.1mm
供应商型号: SG-PI3545-00-BGIZ
供应商: 国内现货
标准整包数: 1

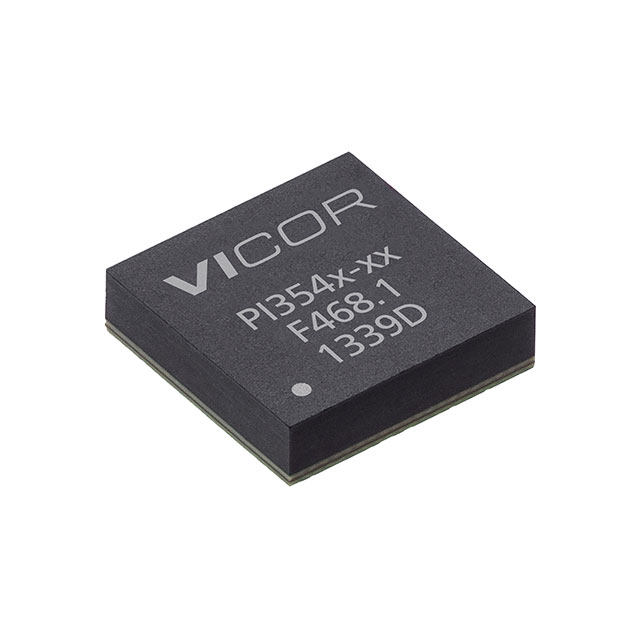

VICOR DC-DC稳压器 PI3545-00-BGIZ

PI3545-00-BGIZ概述

    Cool-Power® ZVS Switching Regulators Rev 1.8

    1. 产品简介


    产品类型: 高压零电压开关(ZVS)降压调节器及LED驱动器
    主要功能: 集成了控制器、功率开关和支持组件,以实现高效、稳定的直流到直流转换。
    应用领域: 计算机、通信、工业和汽车配件等领域,特别适用于HV至PoL降压调节器应用、LED照明和电池充电等场合。

    2. 技术参数


    - 输入电压范围: 36V至60V
    - 瞬态电压条件: 最高可承受70V
    - 输出电压范围: 2.2V至3.0V、2.6V至3.6V、4.0V至5.5V、6.5V至14V
    - 最大输出电流: 10A (2.5V、3.3V、5.0V);9A (12V)
    - 效率: 最高可达90%
    - 工作温度范围: -40°C至125°C
    - 开关频率: 400kHz(典型值)
    - 支持特性: 输入过/欠压锁定、输出过压保护、过温保护、快速和慢速电流限制、差分放大器用于远程感应、用户可调软启动与跟踪

    3. 产品特点和优势


    - 高效率: 采用ZVS拓扑结构,提供最佳的电源效率。
    - 宽输入电压范围: 可以适应36V至60V的输入电压。
    - 耐用性强: 能够容忍高达70V的瞬态电压条件。
    - 多模式操作: 支持恒压或恒流操作,适用范围广泛。
    - 并行能力: 最多可并联3个调节器,提高输出电流。
    - 灵活的控制选项: 包括软启动、温度补偿和输出电流限制等功能。

    4. 应用案例和使用建议


    - 应用场景: 该调节器适用于高压至低压(HV至PoL)的降压调节应用,如计算机电源、通信设备、工业自动化系统以及汽车配件。
    - 使用建议:
    - 为确保稳定性和效率,在选择电感时需参考手册中的建议。
    - 在高负载或瞬态条件下,注意设置合理的电流限制,防止设备过载。
    - 考虑散热设计,尤其是在高环境温度下的使用。

    5. 兼容性和支持


    - 兼容性: 该产品与其他标准接口兼容,方便集成到现有系统中。
    - 厂商支持: 提供详细的电气特性和应用场景说明,同时提供技术支持和服务保障。

    6. 常见问题与解决方案


    - 问题: 输入电压超出规定范围
    - 解决方案: 检查并调整输入电源,确保在36V至60V范围内。
    - 问题: 输出电压不稳定
    - 解决方案: 检查外部反馈分压器比率,确保正确设置输出电压。
    - 问题: 过热现象
    - 解决方案: 适当增加散热片或散热风扇,确保良好的空气流通。

    7. 总结和推荐


    综上所述,Cool-Power® ZVS Switching Regulators Rev 1.8具备高效率、宽输入电压范围和多种保护机制,适用于多种复杂的应用场景。对于需要高性能、高可靠性电源解决方案的设计者来说,它是一个理想的选择。强烈推荐在计算、通信和工业领域中使用。

PI3545-00-BGIZ参数

参数
最大输出电压 5.5V
开关频率 600KHz
拓扑 Buck
同步整流器 Yes
功能 Step-Down
最小输入电压 36V
输出数量 1
最小输出电压 4V
输出类型 Adjustable (Fixed)
最大输入电压 60V
长*宽*高 10.5mm*10.5mm*3.1mm
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 托盘

PI3545-00-BGIZ厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

PI3545-00-BGIZ数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC稳压器 VICOR PI3545-00-BGIZ PI3545-00-BGIZ数据手册

PI3545-00-BGIZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
