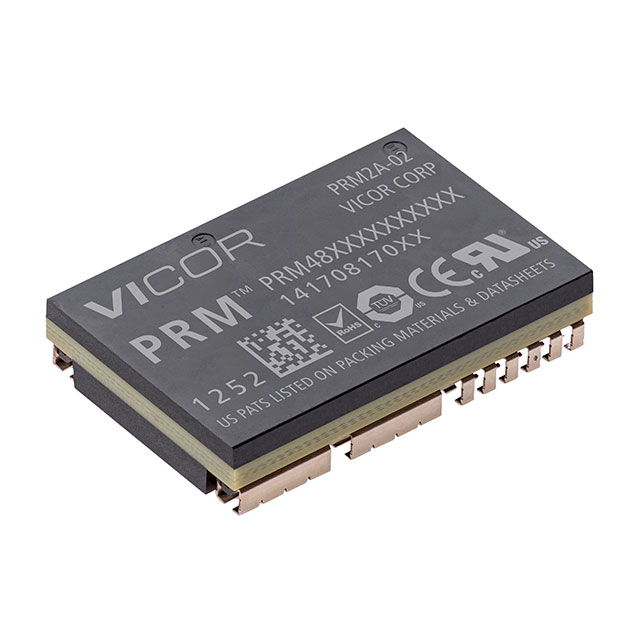

PRM48BF480T600A00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,OTP,OVP,SCP,UVLO 97.6% 12.5A 48V 1 55V 贴片安装
供应商型号: 1102-5407-ND
供应商: Digi-Key
标准整包数: 1
VICOR DC-DC模块 PRM48BF480T600A00

PRM48BF480T600A00概述

    PRM® Regulator 技术手册综述

    1. 产品简介


    PRM® Regulator(远程感测型) 是一款高效能的非隔离式ZVS(零电压开关)升压-降压调节器。该产品设计用于高效率的直流-直流系统,广泛应用于服务器处理器及内存电源、ATE系统电源、电信NPU和ASIC核心电源、LED驱动器等领域。它能通过灵活的远程感测架构优化调节和反馈环路设计,满足不同应用的需求。PRM® 在高功率解决方案中,能够显著减少分布和转换损耗。

    2. 技术参数


    - 输入电压范围: 38V 至 55V(典型45V)
    - 输出电压范围: 5V 至 55V
    - 最大输出功率: 600W
    - 典型效率: 全负载下可达97.6%
    - 功率密度: 高达2,072 W/in³ (124 W/cm³)
    - 最小输入电压: 38V
    - 最大输入电压: 55V
    - 最大输出电流: 取决于输出电压
    - 温度范围: 工作温度范围为-40°C 至 125°C
    - 封装尺寸: 32.3mm x 22mm x 6.6mm (1.27" x 0.86" x 0.26")
    - 重量: 13.6克
    - MTBF: 6.36 MHrs(根据 MIL-HDBK-217Plus)

    3. 产品特点和优势


    - 高效率: 典型效率高达97.6%,适用于高性能需求的应用。
    - 紧凑设计: 功率密度达到2,072 W/in³,非常适合空间受限的设计。
    - 灵活远程感测: 支持灵活的远程感测架构,优化调节和反馈环路设计。
    - 大电流支持: 最大输出电流高达600W,适合需要高电流的应用场景。
    - 可靠性高: 经过严格的测试和验证,MTBF高达6.36MHrs,确保长期稳定运行。

    4. 应用案例和使用建议


    应用场景:
    - 服务器处理器和内存电源: 适合高性能计算和数据中心的应用。
    - ATE系统电源: 需要高密度电源的自动化测试设备。
    - 电信设备: 用于电信网络中的NPU和ASIC核心电源。
    - LED驱动器: 适用于各类LED照明系统。
    使用建议:
    - 在使用前,确保输入电压稳定且符合规定的电压范围。
    - 根据具体应用需求调整输出电压。
    - 注意散热设计,以保持良好的工作温度范围。

    5. 兼容性和支持


    兼容性:
    - 本产品支持标准的贴装和表面组装工艺。
    - 与下游的VTM™变压器兼容,可构建高效的电源解决方案。
    支持和维护:
    - 厂商提供详细的技术文档和支持服务,帮助用户进行快速部署和维护。

    6. 常见问题与解决方案


    - 问题: 产品在启动时无法正常工作。
    - 解决方案: 检查输入电压是否在允许范围内,确认所有连接正确无误。
    - 问题: 输出电压不稳定。
    - 解决方案: 检查负载是否超出了产品额定范围,必要时调整负载。

    7. 总结和推荐


    总结:
    PRM® Regulator是一款高效能、高功率密度的非隔离式ZVS升压-降压调节器,适用于多种高功率应用场合。其高效率和灵活性使其成为高性能电源解决方案的理想选择。
    推荐:
    鉴于其卓越的性能和广泛的适用范围,强烈推荐在高效率服务器处理器和内存电源、ATE系统电源、电信NPU和ASIC核心电源等应用场景中采用PRM® Regulator。若需满足高性能和高效率需求,该产品将是最佳选择。

PRM48BF480T600A00参数

参数
输入电压最大值 55V
输出方式 -
类型 -
转换效率 97.6%
输入电压最小值 -
最大容性负载 -
开关频率 -
输出电压组数 1
散热方式 -
输出总功率 -
特性 OCP,OTP,OVP,SCP,UVLO
输出电流最大值 12.5A
输出电压 48V
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

PRM48BF480T600A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

PRM48BF480T600A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR PRM48BF480T600A00 PRM48BF480T600A00数据手册

PRM48BF480T600A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 205.0568 ¥ 1716.0691
10+ $ 162.8848 ¥ 1363.1422
50+ $ 145.5609 ¥ 1218.1627
库存: 492
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1716.06
