QPI-21LZ

产品分类: 电源配件
厂牌: VICOR
产品描述: Active EMI Input Module for 48VDC Bus
供应商型号: 1102-1549-5-ND
供应商: Digi-Key
标准整包数: 1

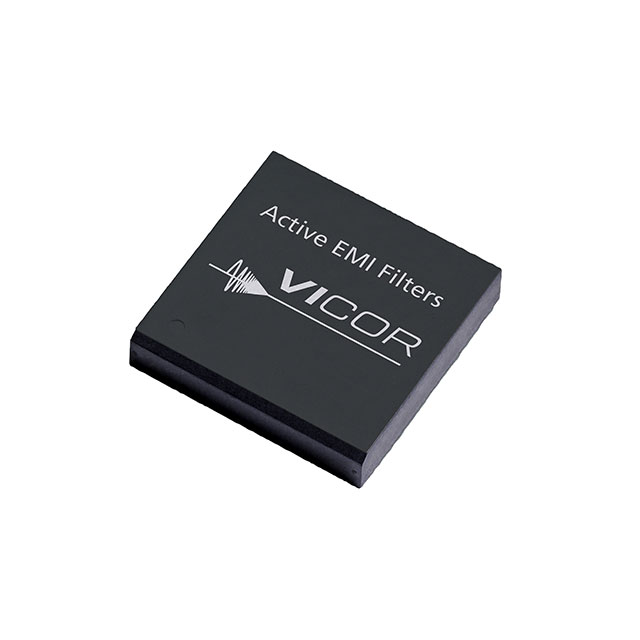

VICOR 电源配件 QPI-21LZ

QPI-21LZ概述

    Quiet-Power® QPI-21:降低电磁干扰的高效率解决方案

    产品简介


    Quiet-Power® QPI-21是一款专为48 V直流总线系统设计的有源电磁干扰(EMI)滤波器模块。适用于36至76 V直流电压范围,具备100 V直流浪涌保护能力,支持多种直流-直流转换器负载,在65°C环境温度下无需降额即可达到14 A的电流等级。该产品主要用于电信和工业技术设备(ITE)总线,符合PICMG® 3.0标准,用于将系统板过滤至EN55022 Class B限值。

    技术参数


    - 输入电压范围:-80至+80 Vdc(连续),-100至+100 Vdc(100 ms瞬态)
    - 热阻抗:@ 65°C时20°C/W(通过PCB布局),@ 65°C时8°C/W
    - 工作温度:-40°C至+125°C
    - EMI抑制能力:在250 KHz时,共模抑制可达45 dB,差模抑制可达80 dB
    - 外形尺寸:闭盖SiP封装:25.3 x 25.3 x 5.0 mm;开放式SiP封装:24.9 x 24.9 x 4.4 mm
    - 电气特性:在14 A,65°C环境下,BUS+到QPI+电压降为156 mVdc,BUS-到QPI-电压降为50 mVdc

    产品特点和优势


    - 体积小:采用有源过滤技术,显著减小了整体尺寸,从而节约了宝贵的电路板空间,提高了空气流通性。
    - 高效率:工作效率超过99%,进一步降低了系统的功耗。
    - 多功能应用:适用于ATCA刀片服务器、通信基站、分布式电源及网络交换机等多个领域。
    - 认证齐全:产品已通过UL/CSA 60950-1和EN 60950-1认证,并且CE标志,确保安全可靠。

    应用案例和使用建议


    QPI-21通常应用于48 V直流总线系统中,能够有效减少噪声干扰。例如,安装在ATCA刀片服务器上,可以提高系统的EMI抑制效果,确保稳定运行。对于需要增强EMI抑制的应用,可考虑在QPI-21的XY节点上增加外部X电容以进一步改善性能。此外,QPI-21的低频响应优异,特别适合于那些对高频噪声敏感的应用场景。

    兼容性和支持


    - 兼容性:QPI-21兼容DOSA(Distributed-power Open Standards Alliance)标准的直流-直流转换器,可直接应用于现有的系统设计中。
    - 支持:提供评估板以帮助客户进行快速测试,并详细的技术文档和厂商技术支持服务,便于集成和故障排查。

    常见问题与解决方案


    - 问题一:如何避免过度加热?
    - 解决方案:确保QPI-21安装在具有良好散热条件的位置,可以使用散热片或者风冷设备以增强冷却效果。

    - 问题二:如何处理系统过载情况?
    - 解决方案:当系统负载超过QPI-21的14 A额定值时,应减少系统负载或添加额外的QPI-21模块并联使用。

    总结和推荐


    Quiet-Power® QPI-21作为一款高效且可靠的EMI滤波器模块,在电信和工业应用中表现出色。凭借其紧凑的设计、高效率和广泛的适用范围,这款产品是现代电源系统中不可或缺的一部分。对于需要高度EMI抑制性能的应用场景,强烈推荐使用QPI-21。

QPI-21LZ参数

参数
类型 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

QPI-21LZ厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

QPI-21LZ数据手册

厂牌 PDF简要描述 下载
VICOR 电源配件 VICOR QPI-21LZ QPI-21LZ数据手册

QPI-21LZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
