QPI-12LZ

产品分类: 电源配件
厂牌: VICOR

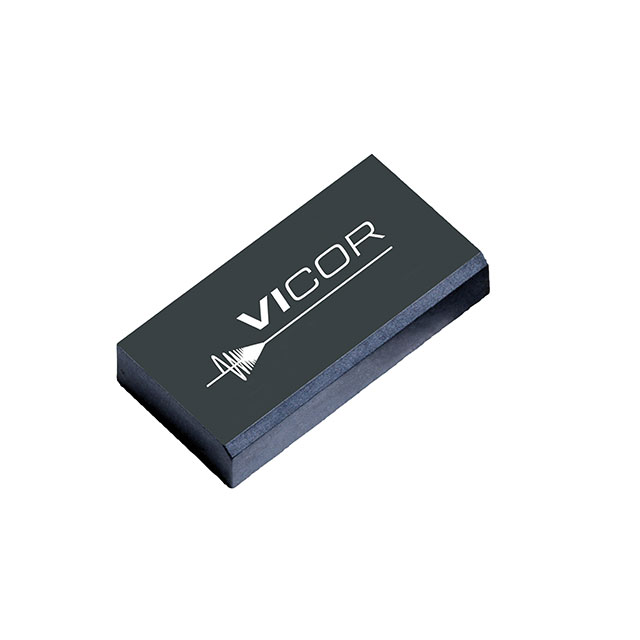

产品描述: 7A VI Chip EMI Filter SIP
供应商型号: 492-QPI-12LZ
供应商: Mouser
标准整包数: 1
VICOR 电源配件 QPI-12LZ

QPI-12LZ概述

    7A VI Chip® EMI Filter SiP (QPI-12LZ) 技术手册



    1. 产品简介



    产品类型:7A VI Chip® EMI滤波器SiP(系统级封装)

    主要功能:用于降低共模(CM)和差模(DM)噪声,适用于Vicor VI Chip®产品的输入端,如PRM™、VTM™和BCM®转换器,确保符合CISPR22标准要求。

    应用领域:电信总线范围内的电源转换模块,如ATCA板,以及其他需要EMI抑制的应用场景。


    2. 技术参数



    - 输入电压范围:连续 –80到80VDC;瞬态 –100到100VDC
    - 最大浪涌电压:100VDC,持续100ms
    - 高压测试:1500VDC(hi-pot)
    - 额定电流:7A
    - 尺寸:
    - 封装SiP(带盖):12.9 x 25.3 x 5.0mm
    - 开放式框架:12.4 x 24.9 x 4.2mm
    - 效率:>99%
    - 工作温度范围:-40到125°C


    3. 产品特点和优势



    - 共模衰减:45dB(1MHz,50Ω)
    - 差模衰减:75dB(1MHz,50Ω)
    - 低功耗:功率损耗@85°C(TA),7A时为1.85W
    - RoHS合规:无铅封装
    - 高效能:高可靠性,适合严苛环境下的应用
    - 小型化:LGA封装,约1/2平方英寸面积
    - 热阻抗:使用推荐PCB布局时,RθJ-A为30°C/W,RθJ-PCB为18°C/W


    4. 应用案例和使用建议



    - 典型应用场景:VI Chip®输入端EMI滤波,尤其适用于电信和ATCA板
    - 使用建议:推荐采用开放框架配置连接“Y”电容以减少EMI,具体参考应用手册中的推荐布局。
    - 优化方案:避免信号平面或大迹线重叠,防止寄生电容耦合。参考图22中的PCB布局建议。


    5. 兼容性和支持



    - 兼容性:设计用于Vicor VI Chip®产品,如PRM™、VTM™和BCM®转换器。
    - 厂商支持:提供全面的技术文档、评估板和售后支持,可联系技术支持获取帮助(apps@vicorpower.com)。


    6. 常见问题与解决方案



    - 问题1:模块在高温环境下运行时性能下降。
    - 解决方案:按照推荐的PCB布局进行散热设计,确保散热路径畅通。

    - 问题2:EMI滤波效果不佳。
    - 解决方案:检查所有连接是否正确,确认所有“Y”电容安装到位并符合规格。


    7. 总结和推荐



    综述:7A VI Chip® EMI滤波器SiP是一款高效能的EMI滤波器,具有出色的共模和差模衰减能力,特别适用于电信及ATCA板等应用场景。其小巧轻便的设计使其易于集成到现有系统中,且符合严格的行业标准。

    推荐:鉴于其卓越的性能、高度兼容性和可靠性,强烈推荐用于需要严格EMI控制的应用场景。对于那些需要高度集成和高效能EMI抑制的系统,这款产品无疑是理想选择。

QPI-12LZ参数

参数
类型 -
通用封装 SIP
安装方式 贴片安装
零件状态 在售
包装方式 管装
