DCM3414V50M26C2T01

产品分类: DC-DC模块
厂牌: VICOR
产品描述: 320W(Min)W 13.33A 24V 1 50V 16V Fixed 底座安装
供应商型号: SGY-DCM3414V50M26C2T01
供应商: 国内现货
标准整包数: 1

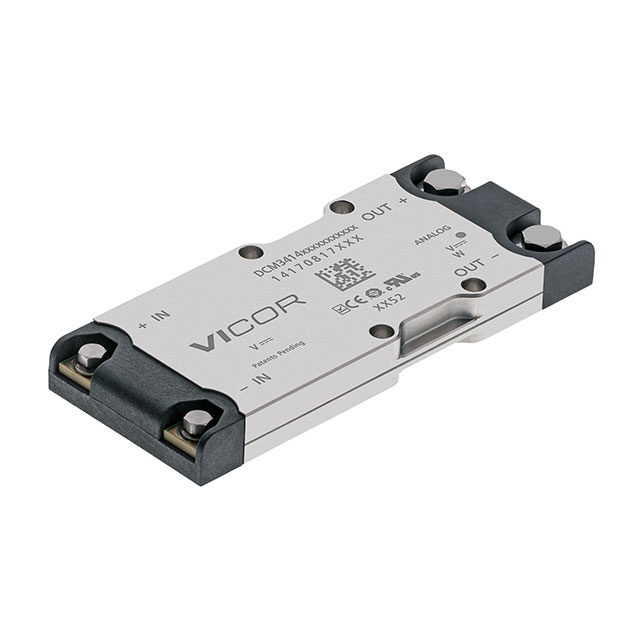

VICOR DC-DC模块 DCM3414V50M26C2T01

DCM3414V50M26C2T01概述

    DCM™ in a VIA Package: A Comprehensive Overview

    1. 产品简介


    产品类型:
    DCM™ in a VIA Package 是一种隔离、稳压的直流到直流转换器,旨在从非稳态且宽范围的输入电压中生成一个隔离的 24.0 Vdc 输出。
    主要功能:
    - 高效的零电压开关(ZVS)拓扑结构,确保在输入线范围内持续提供高效率。
    - 支持远程感测或本地感测操作。
    - 紧密的输出电压调节能力。
    - 完全的操作电流限制,以及过电压、过电流、欠电压、短路和热保护。
    应用领域:
    工业自动化、过程控制、重型设备和国防/航空航天领域是该转换器的主要应用市场。

    2. 技术参数


    - 输入电压范围: 16V 到 50V
    - 峰值效率: 91.4%
    - 额定输出功率: 320W
    - 额定输出电流: 13.33A
    - 输出电压: 24.0V (可调范围:14.4V 至 26.4V)
    - 最大输入电压: 52V(M 级)
    - 额定负载条件下的输出电压精度: ±0.5%
    - 工作温度范围: C 级:-20°C 至 125°C;T 级:-40°C 至 125°C;M 级:-55°C 至 125°C
    - 尺寸: 3.380" x 1.400" x 0.370"(85.93 mm x 35.5 mm x 9.40 mm)

    3. 产品特点和优势


    独特功能:
    - 全面的电气保护机制(如过电压、欠电压、过流和短路保护),确保在各种异常情况下的安全运行。
    - 零电压开关(ZVS)拓扑结构,实现高效能量转换,提升系统能效。
    - 高密度设计,单位体积内实现 183 W/in³ 的功率密度。
    市场竞争力:
    DCM™ 在其同类产品中表现出色,适用于工业和航空航天等严苛的应用环境,凭借其高可靠性和高效率赢得了广泛的市场认可。

    4. 应用案例和使用建议


    典型应用:
    DCM™ 主要应用于工业控制系统、过程控制设备、重型机械和航空航天设备。这些应用通常要求设备具有高稳定性和可靠性,而 DCM™ 正能满足这一需求。
    使用建议:
    - 在安装时,确保所有控制信号(如 EN、TR、-SENSE 和 +SENSE)正确连接,并参考相应的技术文档以获得最佳性能。
    - 考虑电源线的长度和布局,避免因长距离布线导致的电压降。
    - 远程感测(Remote Sense)模式可以提供更好的电压调节精度,特别是在复杂系统中使用时。

    5. 兼容性和支持


    - 兼容性: DCM™ 产品可以与多种未稳态的直流电源配合使用,以实现高效电能传输。
    - 支持和服务: 提供全面的技术文档和支持服务,以确保客户能够顺利集成并维护该产品。对于需要信号引脚的应用(如使能、调整和感测功能),需要使用特定的电缆组件(例如 Vicor 零件号 42550)。

    6. 常见问题与解决方案


    - 问题: 如何确保模块在启动时达到正确的输出电压?
    - 解决办法: 在启动前确保 VDDE 电压已经施加,并按照手册中的说明正确配置 EN 引脚。

    - 问题: 当输入电压超出设定范围时,会发生什么?
    - 解决办法: 输入电压保护机制会自动触发,防止损坏。查看电气规范表中的输入过电压和欠电压阈值。

    - 问题: 如何处理输出过电压或过电流故障?
    - 解决办法: 模块会自动进入保护模式,并在故障清除后自动恢复正常工作。

    7. 总结和推荐


    综合评估:
    DCM™ in a VIA Package 是一款高效且可靠的直流到直流转换器,非常适合需要高功率密度和良好电气保护的应用场合。凭借其卓越的性能和广泛的应用范围,该产品在工业和航空航天领域有着极高的竞争力。
    推荐:
    强烈推荐该产品用于对性能要求严格的应用环境。其先进的技术和广泛应用使其成为工业界不可或缺的选择。

DCM3414V50M26C2T01参数

参数
输出电压 24V
最大容性负载 -
输出总功率 320W(Min)W
输入电压最大值 50V
开关频率 -
输出电流最大值 13.33A
输出方式 Fixed
类型 -
输入电压最小值 16V
散热方式 -
特性 -
转换效率 -
输出电压组数 1
安装方式 底座安装
应用等级 商用级
零件状态 在售
包装方式 盒装

DCM3414V50M26C2T01厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

DCM3414V50M26C2T01数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR DCM3414V50M26C2T01 DCM3414V50M26C2T01数据手册

DCM3414V50M26C2T01封装设计

查看详情并下载
Symbol
Footprint
3D Model
