BCM48BF096T240A00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,OTP,SCP,UVLO 95% 30A 9.6V 1 55V 贴片安装
供应商型号: 492-BM48BF096T240A00
供应商: Mouser
标准整包数: 1

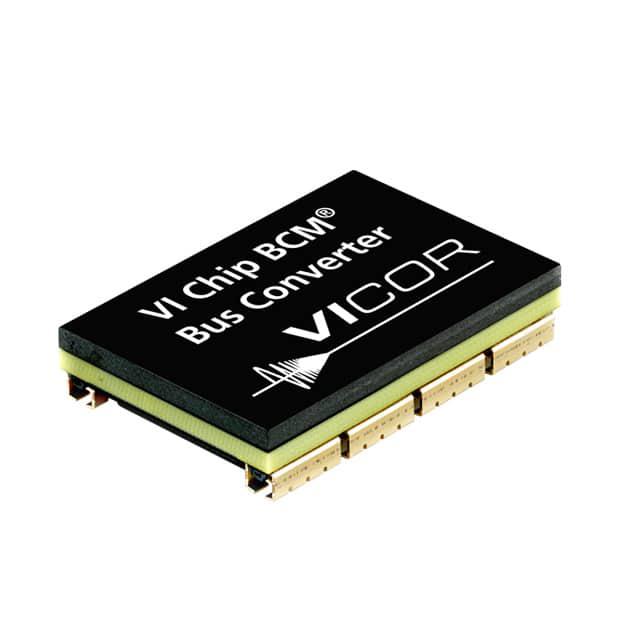

VICOR DC-DC模块 BCM48BF096T240A00

BCM48BF096T240A00概述


    产品简介


    BCM48Bx096y240A00 是一款由VICOR公司生产的BCM®总线转换器,是一款高效率(>95%)的隔离固定比率直流-直流转换器。它从48VDC输入电压到9.6VDC输出电压,具备高达240W的功率转换能力。这款转换器广泛应用于高密度电源系统、自动化测试设备、通信系统以及高端计算系统等领域。

    技术参数


    - 输入电压范围:38VDC至55VDC
    - 输出电压:9.6VDC
    - 最大输出功率:240W
    - 转换效率:高达95.8%
    - 隔离电压:2250VDC
    - 保护功能:过压锁存、欠压锁存、过流保护、短路保护、过温保护
    - 工作温度范围:BCM48Bx096T240A00(T级)-40°C 至 125°C;BCM48Bx096M240A00(M级)-55°C 至 125°C
    - 封装尺寸:长32.5mm,宽22.0mm,高6.73mm
    - 重量:约14.5g

    产品特点和优势


    - 高效率:高达95%以上的转换效率,有效降低系统能耗。
    - 高功率密度:大于817W/in³的功率密度,减小电源系统的占用空间超过40%。
    - 内置保护功能:集成欠压、过压、过流和短路保护等多重保护机制。
    - 温度监测:可内部监控温度并提供温度信号输出。
    - 多模块并联:支持并联操作以创建多千瓦级阵列。

    应用案例和使用建议


    BCM48Bx096y240A00 在多个应用场景中表现出色,例如在高密度电源系统和高端计算系统中实现高效的电力转换。为了确保最佳性能,建议在安装过程中进行适当的散热设计,尤其是在满载运行时,因为高效率会带来较高的热量生成。此外,通过合理配置并联模块数量可以实现更灵活的负载管理。

    兼容性和支持


    BCM48Bx096y240A00 的VI Chip封装与标准的拾放和表面贴装工艺兼容,易于集成到现有设计中。VICOR公司提供全面的技术支持和售后服务,包括详细的用户手册和技术文档,帮助用户更好地理解和使用产品。

    常见问题与解决方案


    - 问题:BCM48Bx096y240A00 的输入电压是否需要特殊稳压处理?
    - 解决方案:在输入电压范围内(38VDC至55VDC),无需额外的稳压处理。BCM48Bx096y240A00 自身具有优秀的电压调节能力。

    - 问题:如何判断BCM48Bx096y240A00 是否过热?
    - 解决方案:通过监测温度监测(TM)引脚的电压变化来判断。如果温度超过125°C,设备将自动进入热关断模式。

    总结和推荐


    BCM48Bx096y240A00 以其高效能、高密度和多功能性,在多种应用场景中展现出了卓越的性能。尤其适用于对空间和能效有严格要求的领域,如高密度电源系统和高端计算系统。VICOR公司提供的技术支持也使得这款产品更加可靠易用。因此,我们强烈推荐此款BCM48Bx096y240A00 用于需要高效直流转换的应用场合。

BCM48BF096T240A00参数

参数
散热方式 -
输出电压组数 1
开关频率 -
输入电压最小值 -
输出方式 -
类型 -
最大容性负载 -
特性 OCP,OTP,SCP,UVLO
输入电压最大值 55V
输出总功率 -
转换效率 95%
输出电流最大值 30A
输出电压 9.6V
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

BCM48BF096T240A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

BCM48BF096T240A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR BCM48BF096T240A00 BCM48BF096T240A00数据手册

BCM48BF096T240A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 100.3212 ¥ 847.7141
10+ $ 82.8684 ¥ 700.238
25+ $ 77.532 ¥ 655.1454
50+ $ 74.5815 ¥ 630.2137
库存: 21
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 847.71
直接购买
加入购物车
