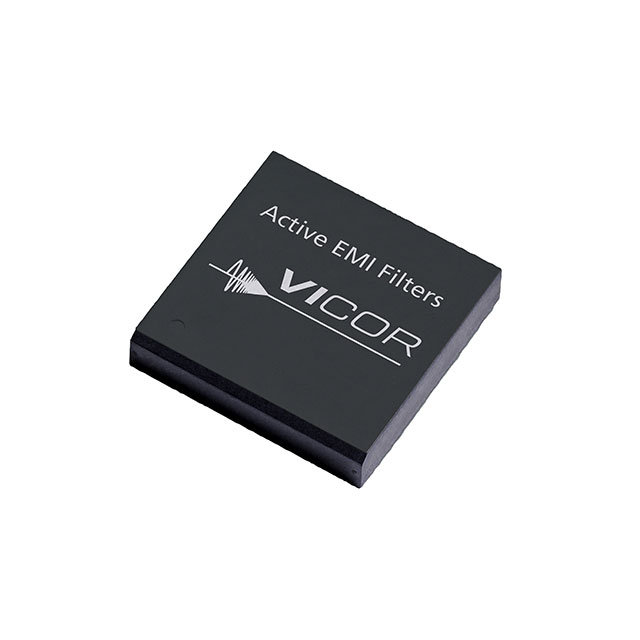

QPI-5LZ-01

产品分类: 电源配件
厂牌: VICOR
产品描述: EMI Filter For DC to DC Converter and Switching Regulator Module
供应商型号: 1102-1099-5-ND
供应商: Digi-Key
标准整包数: 1
VICOR 电源配件 QPI-5LZ-01

QPI-5LZ-01概述

    QPI-5LZ 14A Active EMI Filter SiP for 24VDC Bus

    1. 产品简介


    QPI-5LZ是一款适用于24VDC总线(10至40VDC)系统的有源EMI滤波器。它能够在CISPR22频率范围内(150kHz到30MHz)衰减共模(CM)和差模(DM)噪声。设计用于工业总线电源、电信基站及分布式电源系统。此外,QPI-5LZ支持PICMG® 3.0规范,符合EN55022 Class B限制标准。

    2. 技术参数


    - 输入电压:连续–40VDC至40VDC;100ms瞬态电压为–100VDC至100VDC
    - 绝缘耐压:BUS+/BUS–至屏蔽垫Hi-pot –707VDC至707VDC
    - 连续电流输出:@ 25°C TA时为14ADC
    - 最大输入电压:40VDC
    - 雷击电压:100VDC(100ms)
    - 电磁兼容性:60dB CM衰减(@ 250kHz),75dB DM衰减(@ 250kHz)
    - 效率:>99%
    - 工作温度范围:–40°C至125°C

    3. 产品特点和优势


    QPI-5LZ采用低轮廓LGA封装,适合表面贴装。它的尺寸约为1平方英寸(约2.54平方厘米),非常适合空间受限的应用场合。相较于被动式解决方案,其体积更小,节省了宝贵的电路板空间,并通过减少高度增强了气流。该产品的独特之处在于,其高效的EMI管理能力可以减少电磁干扰信号传播,提高系统整体可靠性。

    4. 应用案例和使用建议


    QPI-5LZ广泛应用于工业总线电源、电信基站、分布式电源系统及即插即用系统。在实际应用中,推荐通过串联多个QPI-5LZ来获得更高的衰减效果。同时,使用合适的布局(如基板或开放框架配置)可以进一步优化EMI抑制性能。根据提供的应用场景,对于不同类型的转换器,推荐使用合适的输入电容(例如47μF电解电容器和4.7nF高压安全电容器),以确保最佳的EMI过滤效果。

    5. 兼容性和支持


    QPI-5LZ支持RoHS标准,并提供LGA封装的两种版本:有盖封装(lidded)和开放式框架封装(open-frame)。此外,提供了评估板QPI-5-EVAL1和QPI-5-CB1,方便用户进行快速电路测试。该产品还经过TÜV认证,确保其质量和安全性。厂商提供的详细文档包括热管理建议、电气特性及安装指南,有助于用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 过高的温度导致性能下降
    - 解决方案: 根据提供的电流降额曲线图(见图8),当环境温度超过65°C时需要降额使用。
    - 问题2: 电源电压波动导致滤波器效果不佳
    - 解决方案: 确保输入电压在推荐范围内(–40VDC至40VDC)并采用适当的电源稳压措施。
    - 问题3: 装配过程中的焊接质量问题
    - 解决方案: 严格遵循焊接温度规范(最大245°C),并在组装后进行必要的清洁处理,以防止焊点污染影响性能。

    7. 总结和推荐


    综上所述,QPI-5LZ是一款专为24VDC总线系统设计的高效有源EMI滤波器。它具备卓越的衰减能力和紧凑的设计,非常适用于空间受限的应用场合。其独特的性能优势使其成为工业和电信领域的理想选择。强烈推荐在设计需要高性能EMI过滤的系统时考虑使用QPI-5LZ。

QPI-5LZ-01参数

参数
类型 -
通用封装 LGA
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装
