DCM2322T50T2660T60

产品分类: DC-DC模块
厂牌: VICOR
产品描述: Adjustable Output 2.5A 24V 1 50V 2322 通孔安装 24.84mm*22.8mm*7.21mm
供应商型号: 1102-DCM2322T50T2660T60-ND
供应商: Digi-Key
标准整包数: 1

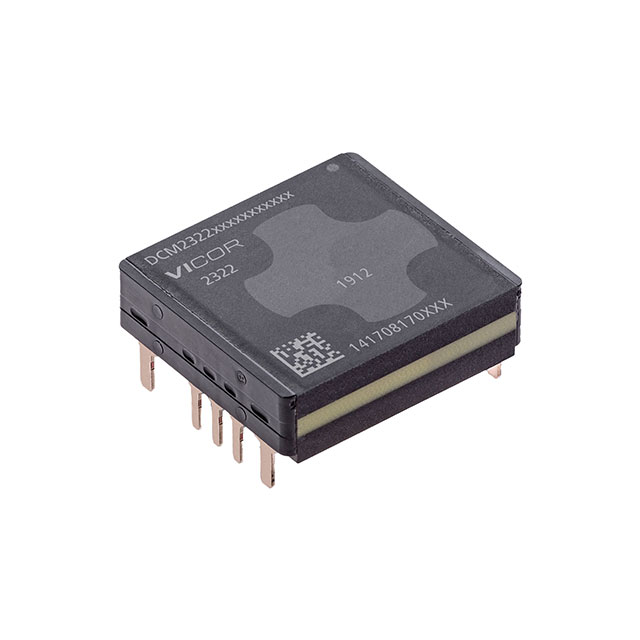

VICOR DC-DC模块 DCM2322T50T2660T60

DCM2322T50T2660T60概述

    DCM2322x50T2660y6z DC-DC Converter 技术手册

    产品简介


    DCM2322x50T2660y6z 是一款紧凑型、隔离型、受控型 DC-DC 转换器。该转换器适用于各种高密度电源应用,广泛应用于轨道交通、国防航空航天、工业及过程控制等领域。它能够从一个非稳压的宽电压输入范围(9V 到 50V)生成一个隔离的 24V 直流输出。

    技术参数


    - 输入电压范围: 9V 至 50V
    - 最大输出功率: 60W
    - 最大输出电流: 2.50A
    - 峰值效率: 88.7%
    - 功率密度: 266 W/in³
    - 隔离电压: 3000 Vdc
    - 输出电压调节范围: 14.4V 至 26.4V
    - 温度等级选项: -40°C 至 125°C (T-Grade),-55°C 至 125°C (M-Grade)

    产品特点和优势


    1. 隔离和受控型设计:采用零电压开关(ZVS)拓扑结构,提高工作效率,降低电磁干扰。
    2. 高功率密度:在仅 266 W/in³ 的体积下实现 60W 输出功率。
    3. 宽输入范围:适用于多种电源输入,灵活性强。
    4. 多重保护机制:内置过载、短路、过热等保护功能,确保系统安全可靠。
    5. 可扩展性:支持并联模式,最大可组成 8 单元阵列,提供高达 480W 输出。

    应用案例和使用建议


    - 铁路运输:DCM2322x50T2660y6z 在火车车厢的电源系统中表现出色,通过并联多个单元,为列车控制系统供电。
    - 国防和航空航天:在高可靠性需求的环境中,DCM2322x50T2660y6z 可以稳定输出所需的电力,确保系统的正常运行。
    - 工业和过程控制:在恶劣的工作环境下,DCM2322x50T2660y6z 能够高效地转换电源,满足工业设备的需求。
    使用建议:
    1. 正确选择输入电容:需要配合合适的输入电容和电阻(如 TDK C5750X7T2E225M250KA 和 KEMET C1812C103KGRACTU)来实现最佳性能。
    2. 注意散热:虽然 Vicor ChiP 包装技术具有良好的热管理能力,但还是需要关注电路板上的散热情况,以避免过热现象。

    兼容性和支持


    - 兼容性:DCM2322x50T2660y6z 支持多种输入电源,能够灵活集成到现有的电力系统中。
    - 支持和服务:制造商提供详细的技术文档和丰富的支持资源,帮助客户快速掌握产品使用方法。

    常见问题与解决方案


    1. 问题: 无法启动
    - 解决方案: 检查输入电压是否在 9V 至 50V 之间,同时确认所有必要的外部组件都已正确连接。
    2. 问题: 输出电压不稳定
    - 解决方案: 检查负载情况和外部电容值是否符合要求,必要时调整电容值。
    3. 问题: 过热报警
    - 解决方案: 确保电路板良好散热,检查外部散热措施是否有效。

    总结和推荐


    DCM2322x50T2660y6z 是一款高性能的隔离型 DC-DC 转换器,具备优秀的效率、稳定性及广泛的输入电压适应能力。其出色的温度管理和强大的保护功能使其成为各种应用的理想选择。我们强烈推荐该产品用于高可靠性、高效率的应用场合。

DCM2322T50T2660T60参数

参数
输入电压最小值 -
类型 -
最大容性负载 -
输入电压最大值 50V
散热方式 -
输出总功率 -
特性 Adjustable Output
输出方式 -
输出电压组数 1
输出电压 24V
开关频率 -
转换效率 -
输出电流最大值 2.5A
长*宽*高 24.84mm*22.8mm*7.21mm
通用封装 2322
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

DCM2322T50T2660T60厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

DCM2322T50T2660T60数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR DCM2322T50T2660T60 DCM2322T50T2660T60数据手册

DCM2322T50T2660T60封装设计

查看详情并下载
Symbol
Footprint
3D Model
