BCM48BF120T300A00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: Remote On/Off,UVLO 1.95MHz(Typ) 96% 300W 30A 12V 1 55V 38V Fixed 贴片安装 32.5mm*22mm*6.73mm
供应商型号: 492-BM48BF120T300A00
供应商: Mouser
标准整包数: 1

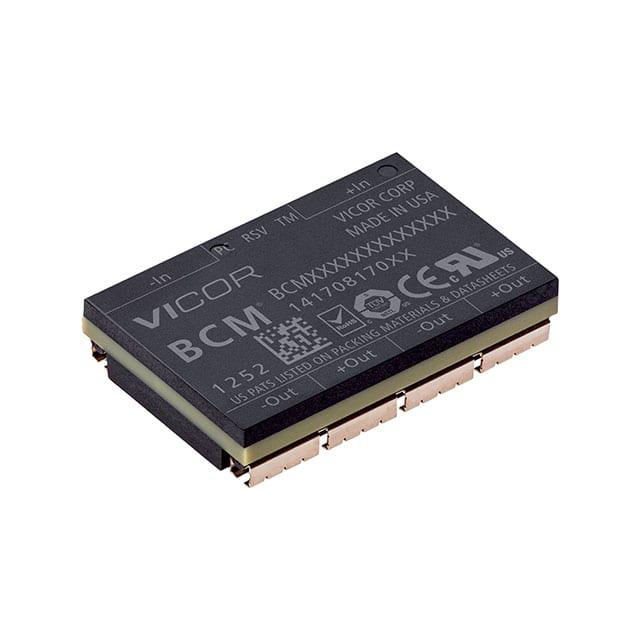

VICOR DC-DC模块 BCM48BF120T300A00

BCM48BF120T300A00概述

    # VI Chip® BCM48Bx120y300A00 高效DC-DC电源模块技术详解

    产品简介


    基本介绍
    VI Chip® BCM48Bx120y300A00 是一款高效率(>96%)的Sine Amplitude Converter™ (SAC™) 固定比率直流到直流转换器。它能够将38至55VDC输入电压转换为9.5至13.8VDC的隔离输出电压。这款模块特别适用于需要高效能和高功率密度的应用场景,是现代电力系统的重要组成部分。
    主要功能
    - 输入电压范围:38VDC至55VDC
    - 输出电压范围:9.5VDC至13.8VDC
    - 最大输出功率:300W
    - 高效节能,降低系统整体功耗
    - 集成多种保护功能,如欠压保护、过压锁定、过流保护、短路保护及过温保护
    - 支持并联操作,便于构建多千瓦级系统
    应用领域
    - 高端计算系统
    - 自动化测试设备
    - 高密度电源供应器
    - 通信系统

    技术参数


    以下是BCM48Bx120y300A00的关键技术规格:
    | 参数 | 值 | 单位 |
    |
    | 输入电压范围(连续) | 38-55 | V |
    | 转换效率(典型值) | 96 | % |
    | 最大输出功率 | 300 | W |
    | 工作温度范围(T-Grade) | -40°C 至 125°C
    | 重量 | 14.5 | g |
    | 安全隔离电压 | 2250 | VDC |

    产品特点和优势


    独特功能
    1. 高效率:转换效率超过96%,显著减少能源浪费。
    2. 紧凑设计:每立方英寸超过1022W的功率密度,比传统方案减少超过40%的占地面积。
    3. 内置保护机制:具备多重保护措施,确保长时间稳定运行。
    4. 灵活控制:可通过外部信号进行启停和温度监测。
    市场竞争力
    BCM48Bx120y300A00以其卓越的性能和紧凑的设计,在高密度电源应用中具有明显的优势。无论是数据中心还是通讯基站,它都能提供可靠且高效的电源解决方案。

    应用案例和使用建议


    典型应用场景
    - 高密度服务器机柜:作为服务器主电源,为多个处理器提供稳定电力。
    - 通讯设备:用于无线基站的备用电源系统。
    - 工业自动化:为复杂的工业机器人提供精确供电。
    使用建议
    1. 负载均衡:当多个模块并联使用时,确保每个模块分担相同的负载以延长寿命。
    2. 散热管理:合理规划散热通道,避免因高温导致性能下降。
    3. 故障检测:定期检查TM引脚信号,及时发现潜在问题。

    兼容性和支持


    兼容性
    BCM48Bx120y300A00采用标准表面贴装工艺,可与其他符合相同接口标准的组件无缝对接。此外,它还支持通过并联扩展容量。
    厂商支持
    制造商提供全面的技术文档和技术支持服务,包括样品申请、定制开发和技术培训等,帮助客户快速集成到现有项目中。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 模块启动后立即关闭 | 检查PC引脚连接是否正确 |
    | 输出电压不稳定 | 校准输出电容COUT |
    | 过热报警频繁触发 | 加强散热措施或降低负载 |

    总结和推荐


    综合评估
    VI Chip® BCM48Bx120y300A00凭借其高效率、高功率密度以及丰富的保护特性,成为现代电力系统不可或缺的一部分。特别是在需要紧凑布局和低能耗的应用场景中,这款模块表现出色。
    推荐结论
    我们强烈推荐此款产品给寻求高性能、高可靠性电源解决方案的工程师和技术团队。对于任何需要在严苛环境中运行的大功率系统,BCM48Bx120y300A00都是理想的选择。

BCM48BF120T300A00参数

参数
输入电压最小值 38V
最大容性负载 -
输出方式 Fixed
输入电压最大值 55V
输出电压组数 1
转换效率 96%
输出总功率 300W
输出电压 12V
类型 -
特性 Remote On/Off,UVLO
输出电流最大值 30A
开关频率 1.95MHz(Typ)
散热方式 -
长*宽*高 32.5mm*22mm*6.73mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

BCM48BF120T300A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

BCM48BF120T300A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR BCM48BF120T300A00 BCM48BF120T300A00数据手册

BCM48BF120T300A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 112.3848 ¥ 949.6516
10+ $ 89.2728 ¥ 754.3552
25+ $ 79.191 ¥ 669.164
50+ $ 74.5815 ¥ 630.2137
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 949.65
