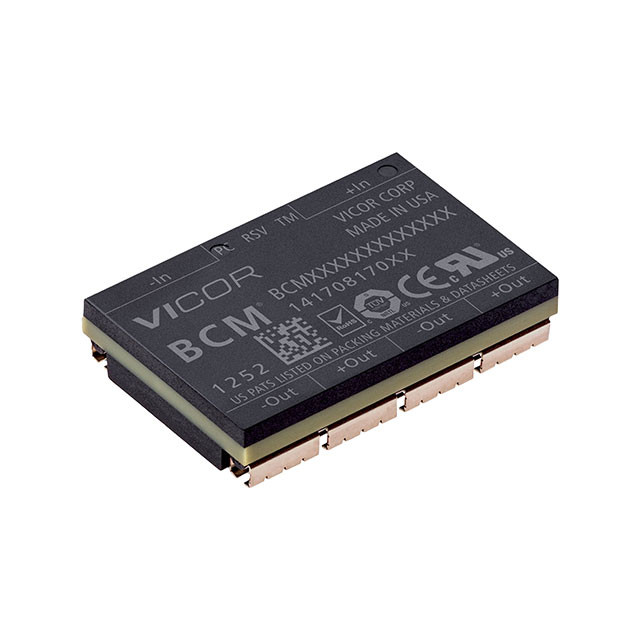

BCM48BF160M240A00

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,OTP,SCP,UVLO 94% 15A 16V 1 55V 贴片安装
供应商型号: BCM48BF160M240A00-ND
供应商: Digi-Key
标准整包数: 25
VICOR DC-DC模块 BCM48BF160M240A00

BCM48BF160M240A00概述

    BCM48Bx160y240A00 VI Chip® Bus Converter

    1. 产品简介


    BCM48Bx160y240A00 是一种采用VICOR Power系统的高效率(>94%)Sine Amplitude Converter(SAC)技术设计的隔离式固定比率DC-DC转换器。该产品提供48VDC至16.0VDC的输入范围,并能提供高达240W的输出功率。其主要应用领域包括高端计算系统、自动化测试设备、高密度电源供应以及通信系统。

    2. 技术参数


    - 输入电压范围: 38VDC到55VDC
    - 输出电压范围: 12.7VDC到18.3VDC
    - 额定输出功率: 240W
    - 效率: 在室温下(25°C)的最高效率为95.3%,在过载情况下的效率最低可达到82%
    - 热阻抗: 1°C/W
    - 存储温度范围: -40°C到125°C(T-Grade),-55°C到125°C(M-Grade)
    - 隔离电压: 2250VDC
    - 保护特性: 包括过压保护、欠压保护、过流保护、短路保护和过温保护

    3. 产品特点和优势


    - 高效率: 高于94%的效率可以显著减少系统功耗,提高整体效率。
    - 高功率密度: 每立方英寸超过817W的功率密度可以减少电源系统的占地面积超过40%。
    - 内置保护特性: 提供全面的保护,包括过压、欠压、过流、短路和过温保护。
    - 启用/禁用控制: 内置温度监测,支持模块并联以形成多千瓦级阵列。
    - 温度监测: 可用于验证模块运行状态,并用于热保护。

    4. 应用案例和使用建议


    - 高密度计算系统: 适用于需要高密度电源供应的计算设备。
    - 自动化测试设备: 由于其高效率和紧凑设计,非常适合自动化测试设备的电源需求。
    - 通信系统: 在各种通信设备中使用,提供稳定可靠的电源供应。
    - 使用建议: 在进行并联操作时,确保所有模块的PC信号连接以实现同步启动。此外,为了降低温度和延长使用寿命,建议在高负载条件下适当增加散热措施。

    5. 兼容性和支持


    - 兼容性: 该产品采用标准的J-引脚封装,兼容标准的拾放和表面贴装工艺。
    - 支持: 提供详尽的技术文档和售后服务,帮助用户正确安装和维护。

    6. 常见问题与解决方案


    - 问题1: 无法正常启动。
    - 解决方法: 检查输入电压是否在规定的范围内,确认PC引脚的连接正确。
    - 问题2: 过温保护。
    - 解决方法: 检查散热是否充足,适当增加散热片或改善通风条件。
    - 问题3: 输出电压不稳定。
    - 解决方法: 检查输入电压和负载是否稳定,适当增加输出电容器。

    7. 总结和推荐


    BCM48Bx160y240A00 是一款具有高效率、高功率密度和全面保护功能的高效DC-DC转换器。其广泛的应用场景和易于集成的特点使其在市场上具有很强的竞争力。强烈推荐在高密度计算、自动化测试和通信系统等领域使用此产品。

BCM48BF160M240A00参数

参数
输出电压 16V
转换效率 94%
开关频率 -
最大容性负载 -
输出总功率 -
输出方式 -
输出电压组数 1
特性 OCP,OTP,SCP,UVLO
类型 -
散热方式 -
输入电压最大值 55V
输入电压最小值 -
输出电流最大值 15A
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

BCM48BF160M240A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

BCM48BF160M240A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR BCM48BF160M240A00 BCM48BF160M240A00数据手册

BCM48BF160M240A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
