首页  >  产品百科  >  VI-J61-IW

VI-J61-IW

产品分类: DC-DC模块
厂牌: VICOR
产品描述: OCP,SCP 90% 100W 8.33A 12V 1 400V 200V Fixed HALF-BRICK 通孔安装
供应商型号: 492-VI-J61-IW
供应商: Mouser
标准整包数: 1

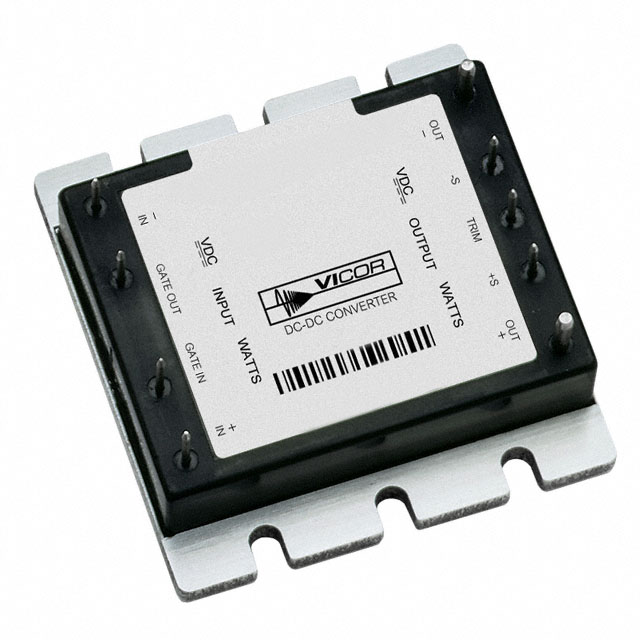

VICOR DC-DC模块 VI-J61-IW

VI-J61-IW概述

    VI-J00 MiniMod 系列 DC-DC 转换器

    产品简介


    VI-J00 MiniMod 系列是 Vicor 公司开发的一款小型板载 DC-DC 转换器,适用于多种电源系统设计。这些转换器在提供高达 100 瓦特的隔离和调节电源方面表现出色,具有灵活多样的输入输出组合和宽泛的工作温度范围(最高可达 100°C),适合满足严格的市场时间要求。该系列属于 VI-200 家族的“小弟”,专为需要紧凑尺寸和高性能的应用而设计。

    技术参数


    - 输入电压范围: 10-36V 至 100-300V(不同型号)
    - 输出电压范围: 2.28” x 2.4” x 0.5”
    - 效率: 最高可达 90%
    - 尺寸: 57.9 x 61.0 x 12.7 mm
    - 重量: 2.9 至 4.1 盎司(具体视型号而定)
    - 工作温度范围:
    - E级: -20°C 到 +105°C
    - C级: -40°C 到 +105°C
    - I级: -55°C 到 +105°C
    - M级: -65°C 到 +105°C
    - 输出电流限制: 105%-135%(满载)
    - 远程感测补偿: 最大 0.5V

    产品特点和优势


    - 隔离输出: 确保电气隔离,提高安全性。
    - 高密度设计: 达到 50W/in³ 的功率密度。
    - 认证标志: cURus, cTÜVus 认证,CE Mark 符合标准。
    - 宽范围输出调整: 输出电压可调范围广。
    - 零电流开关架构: 高效低噪声。
    - 鲁棒性设计: 支持极端工作环境,可靠性高。

    应用案例和使用建议


    - 应用领域: 包括通信设备、医疗仪器、工业自动化等。
    - 使用建议:
    - 在动态负载条件下,可能需要补偿电路来处理外部输出导线和负载阻抗引起的相位延迟。
    - 在安装时需注意输出总电容不能超过额定值。
    - 储存和运输过程中应保持温度在 15°C 至 38°C 之间,湿度不高于凝结点。

    兼容性和支持


    - 兼容性: VI-J00 MiniMod 系列可广泛应用于不同类型的系统中。
    - 支持信息: Vicor 提供详细的技术支持和应用指南,用户可通过官网或联系技术支持部门获取帮助。

    常见问题与解决方案


    - 问题: 动态负载下的噪声问题。
    - 解决方案: 可添加补偿电路以减轻噪声。
    - 问题: 过高的输出总电容可能导致损坏。
    - 解决方案: 遵循手册中的指导,确保总电容不超过规定的最大值。

    总结和推荐


    VI-J00 MiniMod 系列 DC-DC 转换器是一款高度集成且高效的电源解决方案,尤其适合需要紧凑尺寸和高效率的应用场合。其优良的设计和广泛的兼容性使其在市场上具备强大的竞争力。总体而言,强烈推荐使用这款产品,以满足各种复杂的电源需求。

VI-J61-IW参数

参数
输出电流最大值 8.33A
输入电压最小值 200V
散热方式 -
输出电压 12V
最大容性负载 -
输出方式 Fixed
输出总功率 100W
输出电压组数 1
特性 OCP,SCP
转换效率 90%
输入电压最大值 400V
类型 -
开关频率 -
通用封装 HALF-BRICK
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

VI-J61-IW厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

VI-J61-IW数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC模块 VICOR VI-J61-IW VI-J61-IW数据手册

VI-J61-IW封装设计

查看详情并下载
Symbol
Footprint
3D Model
