BCM384F480T325A00

产品分类: DC-DC稳压器
厂牌: VICOR
产品描述: 1 48V 400V 360V 贴片安装 32.5mm*22mm*6.7mm
供应商型号: 1102-1016-ND
供应商: Digi-Key
标准整包数: 1

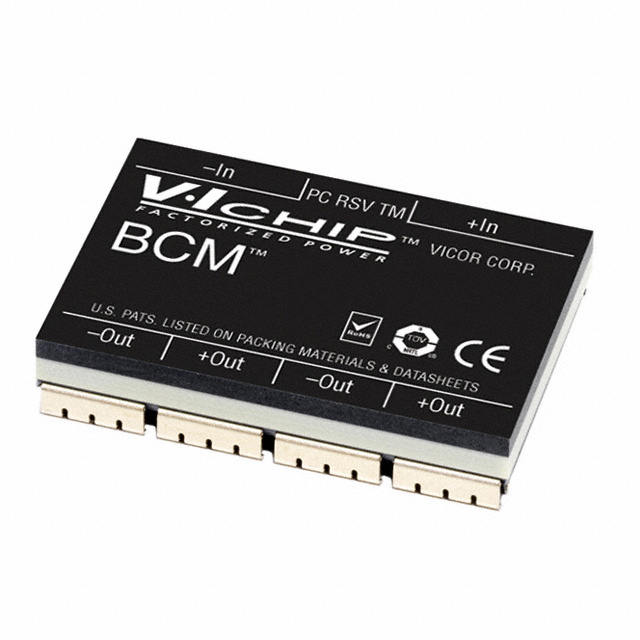

VICOR DC-DC稳压器 BCM384F480T325A00

BCM384F480T325A00概述

    BCM® Bus Converter Rev 2.0

    产品简介


    BCM® Bus Converter 是一款高效能(>95%)的单片电源模块,专为高密度、高性能的电源系统设计。它的工作电压范围为384 Vdc至48 Vdc,适用于多种高压直流系统。BCM® Bus Converter 主要应用于高计算系统、自动化测试设备和电信基站等领域,以提供稳定可靠的电源转换。

    技术参数


    - 输入电压范围: 360 Vdc至400 Vdc
    - 输出电压范围: 45 Vdc至50 Vdc(空载)
    - 额定输出功率: 325 W
    - 效率: 空载时>95%,满载时>94%
    - K 因子: 1/8
    - 开关频率: 1.66 MHz 至 1.83 MHz
    - 峰值电流: 9 A至14 A
    - 过温保护温度: 125 °C至135 °C
    - 最大工作环境温度: -40 °C至125 °C
    - 绝对最大额定值: +IN到-IN:-1.0 Vdc至+440 Vdc

    产品特点和优势


    BCM® Bus Converter 的关键优势包括:
    - 高效率: 超过95%的转换效率,显著减少系统功耗。
    - 高功率密度: 每立方英寸超过1000 W,减少电源系统的占地面积达40%以上。
    - 易于安装: 兼容标准的贴装和表面贴装工艺。
    - 内置保护功能: 包括欠压、过压锁定、过流保护、短路保护和过温保护。
    - 全芯片封装: 低阻抗互联设计,方便系统板级安装。

    应用案例和使用建议


    BCM® Bus Converter 在高计算系统、自动化测试设备和电信基站等场合有广泛应用。例如,在高计算系统中,BCM® 可用于供电数据中心的服务器,通过高效的电源转换提高整体系统效率。在自动化测试设备中,BCM® 可确保测试设备在各种负载条件下的稳定运行。

    兼容性和支持


    BCM® Bus Converter 支持与其他电源系统模块的并联使用,便于构建多千瓦级的电源阵列。此外,制造商提供了详细的技术文档和客户支持,确保用户能够顺利集成和操作BCM®。

    常见问题与解决方案


    1. 问题: 开机启动延迟
    - 解决方法: 使用外部电容延迟PC引脚达到启动阈值。
    2. 问题: 并联模块不同步启动
    - 解决方法: 将所有模块的PC引脚连接在一起,实现同步启动。

    总结和推荐


    BCM® Bus Converter 是一款卓越的高压直流转换器,具有高效率、高功率密度、易安装和内置保护等特性。其广泛的应用场景和完善的配套支持使其在市场上具有很强的竞争力。强烈推荐在高要求的电源系统中使用BCM® Bus Converter,以提升系统整体性能和可靠性。

BCM384F480T325A00参数

参数
输出数量 1
最大输入电压 400V
功能 -
最大输出电压 48V
最小输出电压 -
同步整流器 -
开关频率 -
拓扑 -
最小输入电压 360V
输出类型 -
长*宽*高 32.5mm*22mm*6.7mm
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

BCM384F480T325A00厂商介绍

VICOR公司是一家全球领先的电源转换解决方案提供商,专注于为各种高性能电子系统提供高效、紧凑、可靠的电源管理技术。公司总部位于美国马萨诸塞州,在全球范围内设有研发中心和销售网络。

VICOR主营产品主要分为以下几类:
1. 模块化电源:包括AC-DC、DC-DC、DC-AC等模块,广泛应用于通信、工业、医疗、**等领域。
2. 电源管理IC:提供电源转换、分配和管理的集成电路,适用于消费电子、计算机、通信设备等。
3. 电源系统解决方案:为客户提供定制化的电源系统设计和集成服务,满足特定应用需求。

VICOR的优势在于:
1. 高效能:VICOR的电源转换技术具有高效率,有助于降低能耗和散热需求。
2. 紧凑设计:通过采用先进的封装和集成技术,VICOR的产品体积小、重量轻,适合空间受限的应用。
3. 可靠性:VICOR的产品经过严格的质量控制和测试,确保在各种环境下稳定运行。
4. 定制化服务:VICOR能够根据客户需求提供定制化的电源解决方案,满足特定应用的挑战。

BCM384F480T325A00数据手册

厂牌 PDF简要描述 下载
VICOR DC-DC稳压器 VICOR BCM384F480T325A00 BCM384F480T325A00数据手册

BCM384F480T325A00封装设计

查看详情并下载
Symbol
Footprint
3D Model
