VAOL-5GWY4

产品分类: 发光二极管
产品描述: 30° 3.5V 20mA 圆形,带圆顶 透明 无色,白色 标准安装,通孔安装 5.9mm*5.9mm*8.85mm
供应商型号: 1712771
供应商: element14
标准整包数: 1

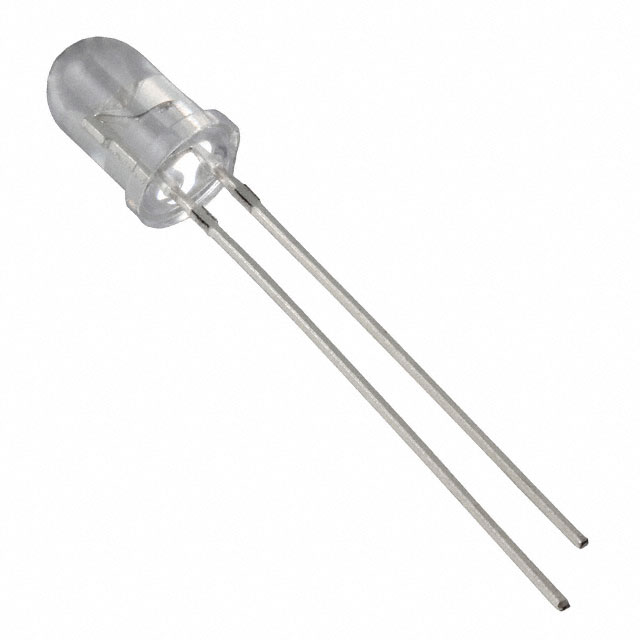

VISUAL COMMUNICATIONS 发光二极管 VAOL-5GWY4

VAOL-5GWY4概述

    VAOL-5GWY4 高强度LED技术手册

    1. 产品简介


    VAOL-5GWY4是一款基于InGaN/Sapphire材料技术的高强度LED。它的主要特点是低功耗、高亮度、IC兼容性。该产品适用于商业户外广告牌、前面板指示器、点阵模块和LED灯泡等领域。其发光颜色为白色,且具有水透明透镜设计,适用于各种严苛的工作环境。

    2. 技术参数


    以下是VAOL-5GWY4的技术规格和性能参数:
    | 参数 | 最大值 | 单位 |
    |
    | 功率耗散 (PD) | 150 | mW |
    | 反向电压 (VR) | 5 | V |
    | 平均正向电流 (IAF) | 30 | mA |
    | 峰值正向电流 (IPF) | 100 | mA (Duty=0.1, 1kHz) |
    | 温度系数 (TA) | 25℃ 时为 0.4 | mA/℃ |
    | 工作温度范围 (Topr) | -40 至 +80 | ℃ |
    | 存储温度范围 (Tstg) | -40 至 +100 | ℃ |
    电气/光学特性及曲线(TA=25℃)
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电压 (VF) | - | 4.0 | - | V |
    | 反向电流 (IR) | - | 50 | - | μA |
    | 半强度角 (θ) | 30 | - | - | Deg. |
    | 发光强度 (IV) | - | 7000 | - | mcd |
    | 色坐标 (X) | 0.26 | - | - | - |
    | 色坐标 (Y) | 0.26 | - | - | - |
    电光特性曲线(25℃自由空气温度)
    | 参数 | 光通量强度 (Iv) | 正向电压 (VF) | 主导波长 (λD) |

    | 条件 | IF=20mA | IF=20mA | IF=20mA |
    | 单位 | mcd | V | nm |
    | BIN21 | 4900~6900 | P0 2.8~3.0 | WA 蓝白 |
    | BIN22 | 6900~9700 | P1 3.0~3.2 | WB 纯白 |
    | P2 3.2~3.4 | WC 白 |
    | P3 3.4~3.6 | WD 黄白 |
    | P4 3.6~3.8 | - |
    | P5 3.8~4.0 | - |
    发光强度容差:最小和最大之间的偏差为±15%
    正向电压容差:最小和最大之间的偏差为±0.05V

    3. 产品特点和优势


    VAOL-5GWY4的主要特点包括:
    - 低功耗:能效高,减少能耗。
    - 高亮度:适合需要高亮度的应用场合。
    - IC兼容性:易于集成到现有系统中。
    - 水透明透镜:适用于户外和严苛环境。
    - 广泛的色坐标选择:可根据不同需求提供不同的色温。
    这些特性使得VAOL-5GWY4在商业户外广告、室内装饰和专业照明等众多应用领域具备显著的优势。

    4. 应用案例和使用建议


    应用案例:
    - 商业户外广告牌:通过高亮度和耐候性,适用于夜间和恶劣天气条件下的显示。
    - 前面板指示器:低功耗和高可靠性使其成为理想的指示器选择。
    - 点阵模块:高亮度和良好的色彩一致性使其成为构建高质量显示屏幕的理想选择。
    - LED灯泡:广泛应用于各种照明装置中。
    使用建议:
    - 在焊接过程中确保温度不超过260℃,以避免损坏。
    - 处理LED时佩戴防静电腕带或手套,确保设备接地,以防止静电损害。
    - 根据具体应用需求选择合适的BIN编号,例如BIN22适用于需要更高亮度的应用。

    5. 兼容性和支持


    VAOL-5GWY4可与其他标准电子元器件兼容,便于集成到现有的系统中。厂商提供全面的支持,包括详细的安装指南和技术文档,以及必要的售后支持服务。

    6. 常见问题与解决方案


    常见问题及解决方案:
    1. 问题:LED闪烁或亮度不一致。
    - 解决方案:检查电路连接是否正确,确认电流和电压符合规格要求。

    2. 问题:在高温环境下工作不稳定。
    - 解决方案:采取散热措施,确保工作温度在-40至+80℃范围内。
    3. 问题:LED损坏。
    - 解决方案:确保操作时佩戴防静电装备,并按照操作规范进行安装和维护。

    7. 总结和推荐


    VAOL-5GWY4是一款高性能的高强度LED,其低功耗、高亮度、IC兼容性等特点使其在多种应用中表现出色。其稳定可靠的表现和广泛的应用领域使其在市场上具备强大的竞争力。强烈推荐在需要高亮度和耐用性的应用中使用此产品。

VAOL-5GWY4参数

参数
测试电流 20mA
显示颜色 无色,白色
视角 30°
透镜类型 透明
Vf-正向电压 3.5V
透镜形状 圆形,带圆顶
波长 -
长*宽*高 5.9mm*5.9mm*8.85mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装

VAOL-5GWY4厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

VAOL-5GWY4数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS VAOL-5GWY4 VAOL-5GWY4数据手册

VAOL-5GWY4封装设计

查看详情并下载
Symbol
Footprint
3D Model
