LFC063CTP

产品分类: 发光二极管

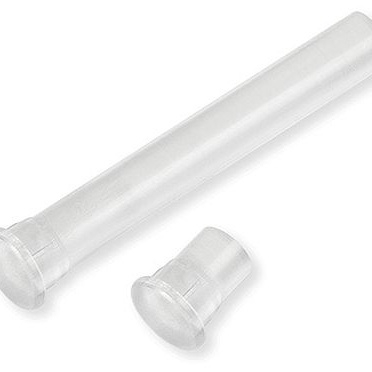

产品描述: VCC 直向导光柱, 刚性, 面板安装, 5 (Dia.) x 15.9mm, 无色
供应商型号: LFC063CTP
供应商: Master
标准整包数: 50
VISUAL COMMUNICATIONS 发光二极管 LFC063CTP

LFC063CTP概述

    LFC Series 5mm Press Fit, Low Profile Diffused Rigid Light Pipe 技术手册

    1. 产品简介


    LFC系列5mm压接型低轮廓扩散式刚性光管是一种专为各种电子设备设计的高品质光传输组件。这种光管采用光学级聚碳酸酯材料制造,具有超宽视角(120度)和高亮度均匀性。主要适用于音频视频、通信、工业、医疗等多个领域的控制面板、显示面板及娱乐设备中。此外,它还特别适合用于高振动环境下的设备,例如交通运输和安防系统。

    2. 技术参数


    - 尺寸:直径0.155" (3.94mm) ± 0.005" (± 0.254mm),长度可选范围0.125" 至 1.000" (3.2mm 至 25.4mm)。
    - 安装间隙:最佳性能时的空气间隙:宽角LED为0.020",窄角LED为0.050"。
    - 材料:光学级聚碳酸酯,符合UL 94-V0标准。
    - 面板厚度:0.040" (1.02mm) 到 0.093" (2.36mm)。
    - 适用温度范围:根据手册未具体提及,但通常为-40°C到85°C。

    3. 产品特点和优势


    - 超宽视角:120度的视场角提供优异的视觉效果。
    - 高光效:扩散表面使光线均匀分布,产生柔和而明亮的效果。
    - 低轮廓设计:与面板齐平安装,占用空间小,提升整体美观度。
    - 自适应装配:无物理连接的设计允许光管与LED之间的自由组装,提高了灵活性。
    - 高可靠性:在高振动环境中提供可靠性能,RTN125保持架能够稳定安装并防止移位。

    4. 应用案例和使用建议


    - 控制面板:可以用于工厂自动化控制台和医疗设备的按钮指示灯,提供清晰、一致的视觉反馈。
    - 显示面板:集成于各种显示器背后,增强夜间可读性。
    - 娱乐设备:如卡拉OK麦克风或DJ控制器上的LED指示灯,确保舞台上的光照效果。
    - 使用建议:为了保证最佳效果,应确保光管和LED之间的间隙适中,避免过度紧密导致光散射减少,或间隙过大造成光线泄漏。

    5. 兼容性和支持


    - 兼容性:LFC光管可与标准的SMD和通孔LED完美配合,广泛适用于不同的PCB设计。
    - 支持:制造商提供RTN125保持架作为可选配件,以增强高振动环境下的稳固性。如有疑问,可联系技术支持获取更多帮助。

    6. 常见问题与解决方案


    - 问题1:光管和LED之间的光散射不均。
    - 解决方案:调整LED与光管之间的间隙,确保达到说明书推荐的标准值。
    - 问题2:长时间使用后光管出现破损。
    - 解决方案:检查是否受到外力冲击或长期处于极端条件下工作。必要时更换光管,并在适当的环境下使用。

    7. 总结和推荐


    LFC系列5mm压接型低轮廓扩散式刚性光管以其卓越的光学性能和高度的适应性,在众多应用领域内表现出色。凭借其独特的扩散技术和高可靠性,它成为同类产品中的佼佼者。对于需要稳定、高效光源的应用场合,强烈推荐选择LFC系列光管。

LFC063CTP参数

参数
显示颜色 透明
视角 -
透镜类型 -
Vf-正向电压 -
透镜形状 圆形,带圆顶
波长 -
测试电流 -
长*宽*高 5mm*5mm*5mm
安装方式 压入式,面板安装
零件状态 在售
包装方式 袋装

LFC063CTP厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

LFC063CTP数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS LFC063CTP LFC063CTP数据手册

LFC063CTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.5083 ¥ 4.3053
500+ $ 0.4168 ¥ 3.4657
1000+ $ 0.364 ¥ 3.0261
3000+ $ 0.3521 ¥ 2.87
5000+ $ 0.3411 ¥ 2.7931
8000+ $ 0.3297 ¥ 2.6998
15000+ $ 0.3144 ¥ 2.5745
25000+ $ 0.3144 ¥ 2.5745
库存: 4500
起订量: 50 增量: 0
交货地:
最小起订量为:50
合计: ¥ 215.26
