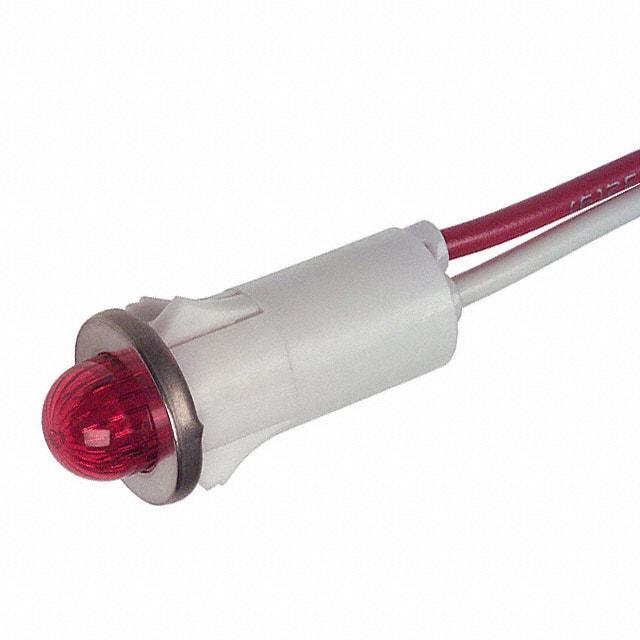

1091M1-24V

产品分类: 发光二极管
产品描述: 24V 圆形,带圆顶 扩散 红色 卡入式安装,导线安装,按扣安装,面板安装 5mm*5mm*5mm
供应商型号: ET-1270812
供应商: 海外现货
标准整包数: 1
VISUAL COMMUNICATIONS 发光二极管 1091M1-24V

1091M1-24V概述

    1091M Series Non-Relampable LED Indicator Lights 技术手册解析

    产品简介


    1091M系列非可更换LED指示灯是专为满足高可靠性需求设计的固态指示装置。该系列产品包含内置电流限制电阻和整流二极管,适用于各种面板安装应用。其广泛应用于工业自动化、机械设备监控及消费电子产品等领域,帮助工程师轻松实现复杂设计的可视化反馈。

    技术参数


    | 参数 | 规格 |

    | 工作电压 | 交流10V-24V,直流3.5V-13.5V |
    | 额定功率 | 1/2W 至 2W |
    | 灯座直径 | Ø.500"/.505" |
    | 面板厚度 | 0.020"/0.100" |
    | 引线长度 | 4.40"/4.80" |
    | 引线规格 | No. 22 AWG |
    | 引线剥离长度 | 0.430"/0.570" |
    | 最大电流 | ≤20mA |
    | 镜头材质 | 聚碳酸酯 |
    | 安装方式 | 卡扣式安装或速紧螺母SN0461 |
    | 镜头颜色 | 红、黄、绿 |
    | 整流二极管 | 1N4004 (400 P.I.V.) |
    | 内置电阻 | 3.9KΩ 1/2W |

    产品特点和优势


    1091M系列LED指示灯以其独特的结构设计和高可靠性脱颖而出。它集成了电流限制电阻和整流二极管,能够显著提高使用寿命并减少外部组件需求。内置的快速响应LED能提供清晰的视觉反馈,即使在强烈光照环境下也能保证良好的可见度。其灵活的安装方式(卡扣式或速紧螺母)使得安装简便快捷,适合多种不同类型的面板。

    应用案例和使用建议


    该系列产品特别适合于各种工业控制面板和消费类设备中。例如,在机械设备的状态监控系统中,1091M系列可以作为运行状态的实时指示器,帮助操作员快速识别设备的工作状态。使用时应注意根据实际电压要求选择合适的内部电阻值。例如,对于超过24VDC的应用场合,需增加额外的外部电阻以确保稳定工作。

    兼容性和支持


    此系列产品与标准的安装孔位兼容,适用于厚度在0.020"到0.100"之间的大多数金属或塑料面板。制造商提供了全面的技术支持和售后服务,包括详细的安装指南和技术咨询热线。

    常见问题与解决方案


    - 问题:LED亮度不足
    解决办法: 检查工作电压是否低于额定值,并适当调整外部电阻以优化亮度。

    - 问题:LED不亮
    解决办法: 确认接线无误,检查内部电阻是否正确安装。如果仍然无效,请联系技术支持获取进一步指导。

    - 问题:设备在高电压下工作时过热
    解决办法: 在高电压条件下增加外部电阻,并考虑使用更高功率等级的电阻以防止过热。

    总结和推荐


    总体而言,1091M系列非可更换LED指示灯凭借其稳定的性能、便捷的安装方式和高度的可靠性,在工业自动化和消费电子产品领域具有显著的优势。无论是用于设备状态监控还是安全提示,这些指示灯都是理想的选择。如果您正在寻找一种高效且耐用的可视化反馈解决方案,强烈推荐使用1091M系列非可更换LED指示灯。

1091M1-24V参数

参数
透镜形状 圆形,带圆顶
波长 -
测试电流 -
显示颜色 红色
视角 -
透镜类型 扩散
Vf-正向电压 24V
长*宽*高 5mm*5mm*5mm
安装方式 卡入式安装,导线安装,按扣安装,面板安装
零件状态 在售
包装方式 散装

1091M1-24V厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

1091M1-24V数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS 1091M1-24V 1091M1-24V数据手册

1091M1-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
