CLF 280 RTP

产品分类: 光电显示器件配件
产品描述: Visual LED透镜盖 LED透镜, 用于通孔 LED
供应商型号: 2231559
供应商: 海外现货
标准整包数: 5
VISUAL COMMUNICATIONS 光电显示器件配件 CLF 280 RTP

CLF 280 RTP概述


    产品简介

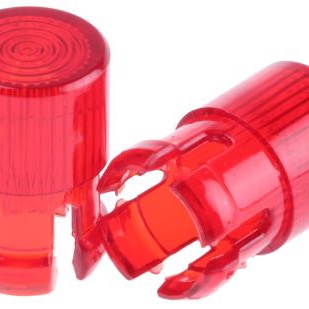

    CLIPLITE®是一款高性能的透镜产品,适用于标准和低轮廓设计。这款产品提供多种型号以适应不同的LED尺寸,主要用于提升光效和视觉效果。它采用聚碳酸酯材料制造的镜头和聚丙烯材料的间隔件(已通过UL认证),广泛应用于各种电子设备中,特别是在需要高亮度和宽视角的应用场景下。

    技术参数


    - 材质: 镜头为聚碳酸酯,间隔件为聚丙烯(UL认证材料)
    - 设计: 标准和低轮廓透镜,带有菲涅耳环和条纹线。CLR 301低轮廓透镜可选无菲涅耳环版本
    - 安装方式: 前面板安装,要求打孔后去毛刺但不倒角
    - 尺寸及安装孔要求:
    - 3mm型号安装孔直径0.171英寸±0.002英寸(4.34mm),中心距1/4英寸
    - SML 190, SMB 200: 面板厚度范围1/32英寸至1/16英寸和1/16英寸至1/8英寸
    - 5mm型号安装孔直径0.250英寸±0.002英寸(6.35mm),中心距3/8英寸
    - CLF 280, CLB 300, CLR 301: 面板厚度范围1/16英寸至1/8英寸,和1/32英寸至1/4英寸;对于厚度小于3/16英寸的面板,需使用SPC 125间隔件
    - 可视角度: 最大可达180度
    - 亮度: 利用条纹线和菲涅耳环提升亮度至125%,视角达180度
    - 防护性能: 防止静电放电(ESD)引起的IC失效,可达16kV的防静电保护

    产品特点和优势


    CLIPLITE®镜头的主要优势在于其显著提高的视效亮度和宽广的视角,这使得其在各种电子设备中的应用更加广泛。尤其值得注意的是,其独特的结构设计使其能够有效地防止静电放电(ESD)引起的IC损坏,提高了设备的可靠性。此外,安装简便,仅需几秒钟即可完成。

    应用案例和使用建议


    CLIPLITE®镜头被广泛用于各种电子设备中,尤其是在需要高亮度显示和宽广视角的应用场合,如汽车仪表盘、工业控制面板和消费电子产品。根据手册中的说明,建议在使用时确保正确的安装孔尺寸和面板厚度,以充分发挥其性能。对于较薄的面板,建议使用特定的间隔件(如SPC 125)来确保安装稳定。

    兼容性和支持


    CLIPLITE®镜头可与不同尺寸的LED(3mm和5mm)配套使用。厂商提供详细的订购代码,方便客户选购合适的型号。此外,厂商还提供了相关的技术支持和售后服务,以帮助用户解决可能遇到的问题。

    常见问题与解决方案


    - 问题: 安装孔尺寸不符合要求。
    - 解决方案: 确保按照手册提供的尺寸进行打孔,并去除毛刺。

    - 问题: 视角不足。
    - 解决方案: 检查是否正确安装了菲涅耳环和条纹线,确保LED的发光方向正确。

    总结和推荐


    CLIPLITE®是一款出色的透镜产品,具备高亮度和宽视角的优势,特别适用于需要这些特性的电子设备。其简易的安装过程和卓越的防护性能使其在市场上具有很强的竞争力。强烈推荐给需要提升设备视觉效果的用户。

CLF 280 RTP参数

参数
长*宽*高 10.92mm*7.11mm*5mm

CLF 280 RTP厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

CLF 280 RTP数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 光电显示器件配件 VISUAL COMMUNICATIONS CLF 280 RTP CLF 280 RTP数据手册

CLF 280 RTP封装设计

查看详情并下载
Symbol
Footprint
3D Model
