2191L1-24V

产品分类: 发光二极管
产品描述: VCC LED红色指示灯灯珠, 单芯片, 接线端子灯座, 12 → 24 V dc, 22 → 32V 交流
供应商型号: 10B-1385812-16
供应商: 国内现货
标准整包数: 1
VISUAL COMMUNICATIONS 发光二极管 2191L1-24V

2191L1-24V概述


    产品简介

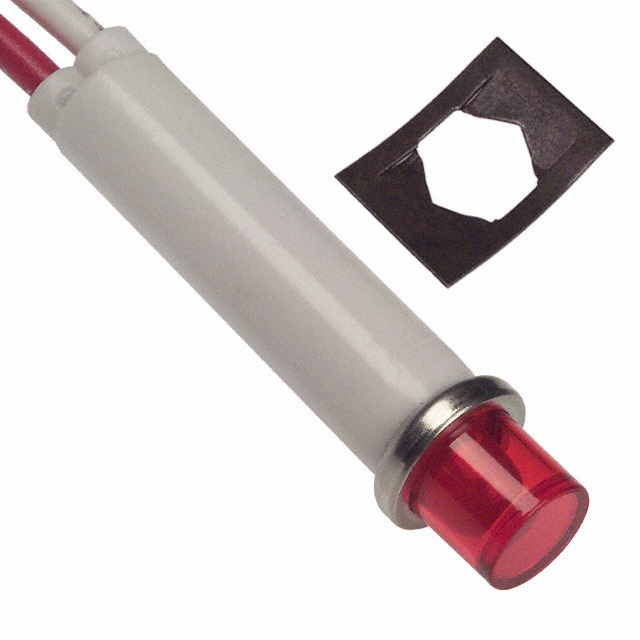

    产品名称: 2191L系列非可换灯LED固态指示灯
    品牌: CML & Chicago Miniature Lamp(隶属于Visual Communications Company, LLC)
    产品类型: 这是一款集成了内置限流电阻和整流二极管的固态指示灯。
    主要功能: 用于电路的可视化指示,适用于多种工业和消费电子产品中。
    应用领域: 广泛应用于机械设备、自动化系统、家用电器等需要状态指示的应用场合。

    技术参数


    - 安装方式: 最小直径0.310英寸,提供SN1287型速拧螺母。
    - 导线规格: 使用22 AWG导线,耐温105°C,长度4.40/4.80英寸,剥线长度为0.430/0.570英寸。
    - 透镜材料: 聚碳酸酯。
    - 引脚颜色: 正极引脚(+)为红色。
    - 边框材料: 经抛光处理的不锈钢。
    - 外壳材料: 白色尼龙。
    - 整流二极管: 内置1N4004(400 P.I.V.)整流二极管。
    | 颜色 | 型号编号 | 额定电压(V) | 内阻(Ω) | 适用电压范围 |

    | 黄色 | 2191L7-12V | 12 | 22至32 | 交流 12V |
    2191L7-6V | 6 | 10至20 | 交流 6V |
    2191L7-24V | 24 | 5至11 | 交流 24V |
    | 绿色 | 2191L5-12V | 12 | 12至24 | 直流 12V |
    2191L5-6V | 6 | 6至13.5 | 直流 6V |
    2191L5-24V | 24 | 3.5至6.5 | 直流 24V |
    | 红色 | 2191L1-12V | 12 | 12至24 | 直流 12V |
    2191L1-6V | 6 | 6至13.5 | 直流 6V |
    2191L1-24V | 24 | 3.5至6.5 | 直流 24V |

    产品特点和优势


    - 坚固耐用: 固态设计确保长期稳定运行,无需更换灯泡。
    - 集成元件: 内置电流限制电阻和整流二极管,简化了电路设计。
    - 多样化颜色选择: 提供红、绿、黄三种颜色,满足不同应用场景需求。
    - 高可靠性: 不易受到振动和冲击的影响,适合严苛环境下的使用。
    - 宽泛的工作电压范围: 可以适应不同的电源环境,具有较好的通用性。

    应用案例和使用建议


    应用案例:
    这些LED固态指示灯可以用于各种机械设备的操作面板上,显示机器运行状态;也可以用于家庭电器,如空调、微波炉等设备的状态指示。
    使用建议:
    - 在安装前,请确保选用合适型号的LED,根据电压选择对应的型号编号。
    - 为了确保安全,避免过压现象,当使用超过32V的交流电时,请额外添加电阻;对于直流电,则要视具体电压情况适当调整。
    - 安装过程中请参照制造商提供的安装指南,确保正确连接正负极和接地端。
    - 若需更高的额定电压,请选择适当功率的电阻器以保证安全使用。

    兼容性和支持


    兼容性:
    这款产品与其他标准电气接口兼容,可用于广泛的工业控制系统和家庭电器中。
    支持服务:
    - 提供详尽的技术文档和用户手册。
    - 24小时客户服务热线:1-800-522-5546。
    - 提供在线技术支持,帮助解决安装和使用过程中遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 指示灯无法点亮 | 检查接线是否正确,确认电源电压是否符合要求。 |
    | 发热异常 | 检查是否超过最大额定功率,适当降低输入电压或增加散热措施。 |
    | 颜色异常 | 检查LED是否损坏,尝试更换相同型号的LED。 |

    总结和推荐


    综上所述,2191L系列非可换灯LED固态指示灯凭借其耐用性、可靠性及多样化的应用特性,非常适合于需要稳定指示信号的环境中。其集成的电流限制电阻和整流二极管使得电路设计更为简便,且具有良好的电气性能和宽泛的工作电压范围。无论是工业自动化还是家庭电器,都是一个理想的选择。强烈推荐使用此款LED固态指示灯。

2191L1-24V参数

参数
Vf-正向电压 24V
透镜形状 圆形,带平顶
波长 -
测试电流 -
显示颜色 红色
视角 -
透镜类型 扩散
长*宽*高 5mm*5mm*5mm
安装方式 导线安装,面板安装
零件状态 在售
包装方式 散装

2191L1-24V厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

2191L1-24V数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS 2191L1-24V 2191L1-24V数据手册

2191L1-24V封装设计

查看详情并下载
Symbol
Footprint
3D Model
