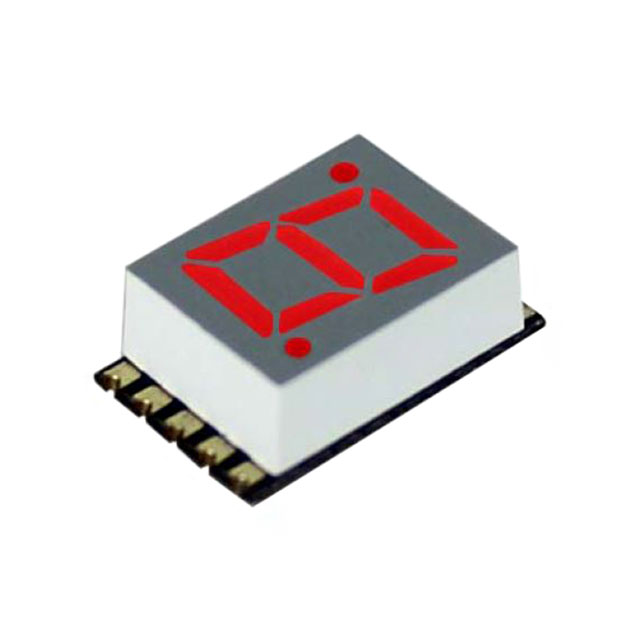

DSM7TA28101T

产品分类: LED显示器件
产品描述: 90mcd 7-Segment 红色 7.11mm 贴片安装 12mm*7.4mm*12mm
供应商型号: 2837017RL
供应商: element14
标准整包数: 1
VISUAL COMMUNICATIONS LED显示器件 DSM7TA28101T

DSM7TA28101T概述


    产品简介


    DSM7TA28101T 是一款7段LED显示器,适用于各种指示和显示应用。它具有多种颜色选项(红色、纯绿色和蓝色),可以通过表面贴装技术(SMT)进行安装,提供超薄版本(DSM7U)。这款显示器主要用于消费电子、工业控制面板、汽车仪表盘等领域,为用户提供清晰的视觉反馈。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 正向电流 (IF/Seg) 20 | mA |
    | 反向电压 (VR/Seg) 5 | V |
    | 峰值电流 (IFM/Seg) 60 | mA |
    | 正向电压 (VF/Seg) | 1.7 | 2.0 | 2.4 | V |
    | 反向电流 (IR/Seg) 50 | μA |
    | 波长 (λP) | 620 | 625 | 630 | nm |
    | 视角 | 度 |
    | 发光强度 (IV/Seg) | 50 | 90 | 120 | mcd |
    | 操作温度范围 (TOPR) | -30 85 | °C |
    | 存储温度范围 (TSTG) | -40 100 | °C |

    产品特点和优势


    1. 多种颜色选择:提供红色、纯绿色和蓝色三种颜色,适应不同应用场景的需求。
    2. SMT安装方式:易于自动化生产,提高生产效率。
    3. 超薄版本:针对空间受限的应用场合,提供更薄的设计选项。
    4. 高可靠性:具有较高的正向电流和反向电压额定值,保证长时间稳定工作。

    应用案例和使用建议


    应用案例
    - 汽车仪表盘:用于显示速度、油量等关键信息。
    - 消费电子:如微波炉、洗衣机等家电上的状态显示。
    - 工业控制面板:用于指示机器运行状态和故障报警。
    使用建议
    1. 正确的电流限制:为了确保长期稳定运行,始终使用适当的电流限制电阻。
    2. 焊接注意事项:使用功率小于30瓦的烙铁,保持烙铁温度低于360°C,且每次只能在一个焊点上进行焊接操作,避免损坏元件。
    3. 正确的温度管理:在焊接过程中要注意预热温度、峰值温度和冷却时间,以确保焊接质量。

    兼容性和支持


    - 兼容性:该产品适用于广泛的SMT制造工艺,并可与大多数标准的电路板设计兼容。
    - 支持和服务:厂商提供了详细的焊接指南和技术支持服务,以帮助客户顺利集成到其产品中。

    常见问题与解决方案


    1. 焊接不牢固:
    - 解决方案:遵循正确的焊接步骤和温度管理,确保每个焊点的质量。
    2. 发光不稳定:
    - 解决方案:检查电流限制电阻是否正确配置,确认驱动电路的输出电压。
    3. 颜色偏差:
    - 解决方案:检查LED的实际波长是否符合要求,如有需要,重新校准驱动电路的电流设置。

    总结和推荐


    综上所述,DSM7TA28101T是一款高性能、高可靠性的7段LED显示器,适合于多种应用领域。其丰富的颜色选择、易安装性以及优异的电气性能使其在市场上具有较强的竞争力。建议在选择时考虑具体的应用需求,并遵循正确的使用和维护指南,以充分发挥其优势。总的来说,这是一款值得推荐的产品。

DSM7TA28101T参数

参数
显示模式 -
显示尺寸 -
显示颜色 红色
分辨率(pixels) -
显示高度 -
接口方式 -
显示宽度 -
字符宽度 -
显示类型 7-Segment
背光颜色 -
字符高度 7.11mm
发光强度 90mcd
触碰模式 -
视角 -
控制器类型 -
长*宽*高 12mm*7.4mm*12mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

DSM7TA28101T厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

DSM7TA28101T数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS LED显示器件 VISUAL COMMUNICATIONS DSM7TA28101T DSM7TA28101T数据手册

DSM7TA28101T封装设计

查看详情并下载
Symbol
Footprint
3D Model
