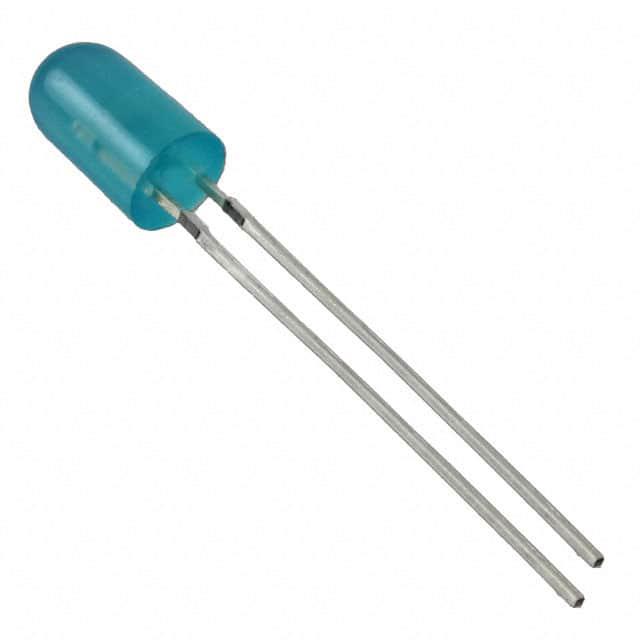

VAOL-5LSBY2

产品分类: 发光二极管
产品描述: 470nm 60° 3.5V 20mA 圆形,带圆顶 扩散 蓝色 标准安装,通孔安装 5.9mm*5.9mm*8.85mm
供应商型号: 3218452
供应商: 海外现货
标准整包数: 1
VISUAL COMMUNICATIONS 发光二极管 VAOL-5LSBY2

VAOL-5LSBY2概述

    VAOL-5LSBY2 超亮蓝光LED灯技术手册

    产品简介


    VAOL-5LSBY2是一款基于InGaN/Sapphire材料技术的超亮蓝光LED灯。这种LED灯具有低功耗、高亮度的特点,并且与IC兼容。其广泛应用于商业户外广告牌、前面板指示器、点阵模块、汽车以及LED灯泡等领域。蓝色扩散透镜的设计使其具备出色的视觉效果,特别适合需要显眼指示或标志的应用场景。

    技术参数


    VAOL-5LSBY2的详细技术参数如下表所示:
    | 参数符号 | 参数名称 | 最大值 | 单位 |
    ||
    | PD | 功耗 | 100 | mW |
    | VR | 反向电压 | 5 | V |
    | IAF | 平均正向电流 | 20 | mA |
    | IPF | 峰值正向电流(占空比0.1,1kHz) | 85 | mA |
    | Tderate | 每度摄氏度降额值 | 0.4 | mA/℃ |
    | Topr | 工作温度范围 | -40~+80 | ℃ |
    | Tstg | 存储温度范围 | -40~+100 | ℃ |
    | TSOLDER | 焊接温度(距管脚1.6mm) | 260 | ℃ |
    电气/光学特性如下表所示:
    | 参数符号 | 参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | VF | 正向电压 | IF=20mA | 3.5 | 4.0 V |
    | IR | 反向电流 | VR=5V | 100 μA |
    | △θ | 半强度角 | IF=20mA | 60 ° |
    | IV | 发光强度 | IF=20mA | 1500 mcd |
    | λd | 主波长 | IF=20mA | 470 nm |

    产品特点和优势


    VAOL-5LSBY2的主要特点是其基于InGaN/Sapphire材料技术的高亮度和低功耗设计。该产品在工作温度范围内表现出色,能够适应极端的温度环境。此外,它还具有与IC兼容的优势,便于集成到现有的电路系统中。这种LED灯的高发光强度和扩散透镜设计使得它非常适合户外广告牌和汽车照明等应用。

    应用案例和使用建议


    VAOL-5LSBY2广泛应用于商业户外广告牌、前面板指示器、点阵模块和LED灯泡等领域。例如,在商业户外广告牌上,这些LED灯可以提供清晰、鲜艳的显示效果。为了确保最佳性能,建议在使用时遵循以下几点:
    - 使用防静电手环或防静电手套处理LED,以防止静电损坏。
    - 所有设备、工具和机械必须正确接地。

    兼容性和支持


    VAOL-5LSBY2具有良好的兼容性,可与其他电子元器件或设备配合使用。厂商提供全面的技术支持和售后服务,如有特殊分档要求,请联系我们的总部。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决办法:
    1. 问题:LED灯无法点亮
    - 解决办法:检查电路连接是否正确,确认电源电压是否符合要求。如有必要,请重新焊接LED灯。
    2. 问题:LED灯发热量大
    - 解决办法:检查散热系统是否正常工作。如果LED灯长期处于高温环境中,可能需要加强散热措施。
    3. 问题:LED灯颜色偏移
    - 解决办法:确认所选LED灯是否符合所需的BIN等级。如有需要,请更换为符合BIN等级的LED灯。

    总结和推荐


    VAOL-5LSBY2超亮蓝光LED灯在多个关键指标上表现出色,如低功耗、高亮度和广泛的温度适应性。它非常适合用于商业户外广告牌、前面板指示器和其他需要高亮度、高可靠性的应用场合。综上所述,强烈推荐使用VAOL-5LSBY2超亮蓝光LED灯。

VAOL-5LSBY2参数

参数
测试电流 20mA
显示颜色 蓝色
视角 60°
透镜类型 扩散
Vf-正向电压 3.5V
透镜形状 圆形,带圆顶
波长 470nm
长*宽*高 5.9mm*5.9mm*8.85mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 散装
