4301F1/5-A

产品分类: 发光二极管
产品描述: VCC 绿色,红色LED, 波长565 / 660 nm
供应商型号: 4301F1/5-A-ND
供应商: Digi-Key
标准整包数: 1

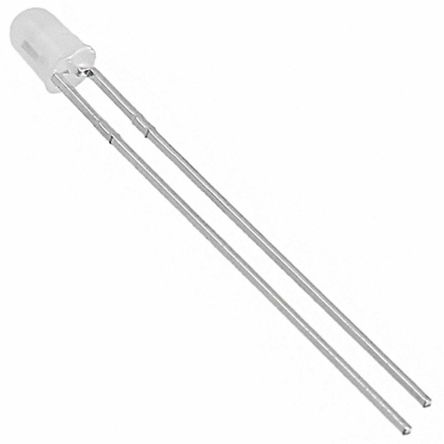

VISUAL COMMUNICATIONS 发光二极管 4301F1/5-A

4301F1/5-A概述


    产品简介


    产品名称: 4301F1/5, 4301F11/17, 4301F15/17系列固体状态LED灯
    产品类型: 双色双芯片LED灯
    主要功能:
    - 用于显示、电器、工业、娱乐及电气面板指示等多种应用场合
    - 具有红绿、红黄、绿黄三种双色组合
    - 高效能设计,低功率消耗
    应用领域:
    - 显示设备
    - 家用电器
    - 工业控制
    - 娱乐系统
    - 电气面板指示

    技术参数


    | 参数 | 红色(4301F1/5) | 绿色(4301F11/17) | 黄色(4301F15/17) |

    | 输出颜色 | 红色 | 绿色 | 黄色 |
    | 散射 | 漫射 | 漫射 | 漫射 |
    | 包装颜色 | 白色 | 白色 | 白色 |
    | 测试电流(mA) | 20 | 20 | 20 |
    | 正向电压(Typ. V) | 2.1 | 2.0 | 2.1 |
    | 正向电压(Max. V) | 2.4 | 2.5 | 2.5 |
    | 最小光强(mcd) | 105 | 105 | 105 |
    | 典型光强(mcd) | 30 | 40 | 30 |
    | 额定电流(mA) | 20 | 20 | 20 |
    | 峰值波长(nm) | 625 | 565 | 590 |
    | 视角(度) | 60 | 60 | 60 |
    | 功耗(mW) | 5.0 | 5.0 | 5.0 |
    | 最大连续正向电流(mA) | 100 | 100 | 100 |
    | 最小反向击穿电压(V) | 2.1 | 2.0 | 2.1 |

    产品特点和优势


    关键特点:
    - 3种双色组合,满足多种应用需求
    - 高效能,低功耗,确保长期稳定运行
    - 宽泛的工作温度范围,适用于各种恶劣环境
    - T-1 (3mm) 封装,标准化设计,易于安装和集成
    - 漫射设计,保证视角宽广均匀
    - 符合多项国际标准,可靠耐用

    应用案例和使用建议


    这些LED灯广泛应用于多种场景,例如家用电器、工业控制系统、娱乐设施及电气面板等。在使用过程中,为确保最佳性能,应根据具体的应用需求选择合适的型号,如对光强度要求较高的场合可选用典型光强较高的型号。

    兼容性和支持


    这些LED灯采用T-1 (3mm) 标准封装,便于与其他电子元件兼容。制造商提供了详细的技术支持文档,并确保产品符合行业标准,为用户提供全面的技术支持服务。

    常见问题与解决方案


    Q: 在高温环境下,LED灯的发光效率是否会降低?
    A: 是的,温度升高会导致LED灯的发光效率下降。可以通过加装散热装置来降低温度,以保持良好的发光效率。
    Q: 该系列产品能否用于汽车内部照明?
    A: 可以,但需要确保其工作温度范围和功率特性满足汽车环境的要求。此外,应检查相关安全标准的合规性。

    总结和推荐


    总结:
    4301F1/5, 4301F11/17, 4301F15/17系列双色LED灯以其高效能、低功耗、宽温范围等优势,在多个应用领域表现出色。特别适合需要多种颜色组合的显示系统和控制面板。
    推荐:
    强烈推荐使用此系列LED灯,尤其是那些对颜色一致性、视角宽度和温度适应性有较高要求的应用场合。

4301F1/5-A参数

参数
透镜类型 扩散
Vf-正向电压 2.1V,1.8V
透镜形状 圆形,带圆顶
波长 565nm(绿色),660nm(红色)
测试电流 20mA Green,20mA Red
显示颜色 白色,红色,绿色
视角 100°
长*宽*高 3.18mm*3.18mm*4.45mm
安装方式 直接安装,通孔安装
零件状态 新设计不推荐
包装方式 散装

4301F1/5-A厂商介绍

Visual Communications是一家提供视觉解决方案的公司,专注于通过视觉技术改善人们的沟通和互动方式。该公司主营产品分为几个主要类别:

1. 数字标牌:用于商业环境、公共空间和教育场所,以动态展示信息和广告。
2. 交互式显示:支持触摸和手势控制,适用于会议、教育和零售环境。
3. 视频墙:由多个显示屏组成,用于大型展示和监控系统。
4. 投影系统:提供高清晰度的图像投影,适用于会议室、教室和娱乐场所。

Visual Communications的产品应用领域广泛,包括但不限于:

- 商业广告:通过数字标牌和视频墙展示广告,吸引顾客注意力。
- 教育:使用交互式显示和投影系统提高教学互动性和效率。
- 企业通信:通过视频会议系统和数字标牌提高内部沟通效率。
- 公共信息发布:在机场、火车站等公共场所发布实时信息。

Visual Communications的优势在于:

- 技术创新:不断研发新技术,提供先进的视觉解决方案。
- 定制服务:根据客户需求提供定制化的产品和解决方案。
- 用户体验:注重用户体验,确保产品易于操作和维护。
- 全球网络:拥有广泛的全球分销网络,能够快速响应各地市场的需求。

4301F1/5-A数据手册

厂牌 PDF简要描述 下载
VISUAL COMMUNICATIONS 发光二极管 VISUAL COMMUNICATIONS 4301F1/5-A 4301F1/5-A数据手册

4301F1/5-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
