268-275-000

产品分类: 同轴线缆
厂牌: VAN DAMME
产品描述: Van Damme RG59/USDI线, HD Vision系列, 500m长, 75 Ω
供应商型号: 7682145
供应商: 海外现货
标准整包数: 100

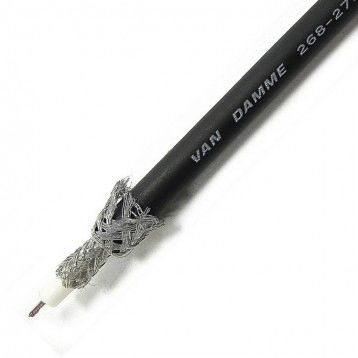

VAN DAMME 同轴线缆 268-275-000

268-275-000概述

    Van Damme HD Vision 系列数字同轴电缆技术手册

    产品简介


    Van Damme 的 HD Vision 系列数字同轴电缆是专为高清视频传输设计的产品,涵盖单芯同轴电缆和多芯动态同轴电缆。这些电缆主要用于传输 SDI(标准定义视频接口)和 HD-SDI(高清晰度 SDI)信号,同时也适用于模拟视频信号传输。其特点在于高度灵活,能够适应巡回演出、现场直播和其他动态应用的需求。

    技术参数


    以下是 HD Vision 系列数字同轴电缆的技术参数:
    | 参数 | 规格 |

    | 导体材料 | 超纯无氧铜 |
    | 绞合方式 | 单芯导体:1 x 1.02mm,绞合导体:19 x 0.16mm 和 19 x 0.20mm |
    | 介电材料 | 泡沫聚乙烯 |
    | 平均厚度 | 1.80mm, 1.35mm, 1.70mm |
    | 外径 | 4.70mm ± 0.15, 3.70mm ± 0.15, 4.57mm ± 0.15 |
    | 屏蔽层 | 铝箔/涤纶丝箔 |
    | 额外屏蔽材料 | 软铜丝编织 |
    | 屏蔽覆盖率 | 125% |
    | 外套材料 | 柔性PVC复合材料 |
    | 外套颜色 | 天蓝色RAL 5015, 深黑色RAL 9005, 深黑色RAL 9005 |
    | 屏蔽电阻 | <8 Ohm/km, <5.5 Ohm/km |
    | 电压测试 | 1000V DC 1分钟 |
    | 电容 | 58 pF/m, 56 pF/m, 53 pF/m |
    | 传播速度 | 80%, 80%, 79% |
    | 阻抗 | 75 Ohms ±1.5 |
    推荐传输长度:
    - SMPTE 259: 145m ~ 249m
    - SMPTE 292: 172m ~ 320m
    - SMPTE 424: 63m ~ 85m

    产品特点和优势


    1. 柔性结构:采用绞合导体,使得电缆非常灵活,易于弯曲和安装。
    2. 高电气性能:采用超纯无氧铜和泡沫聚乙烯材料,保证了高传输性能和低信号损耗。
    3. 广泛适用性:适用于多种视频信号传输,包括SDI、HD-SDI和模拟视频信号。
    4. 耐久性:经过精心设计,适用于巡演、外场广播等动态应用场合。

    应用案例和使用建议


    - 巡演和外场广播:这类应用需要高度灵活性和耐用性,HD Vision 系列电缆可以满足这些需求,确保信号的稳定传输。
    - 安装和维护:在选择合适的电缆长度时,应考虑到安全裕量,避免信号在传输过程中出现明显的衰减。例如,SMPTE建议传输长度应留出20%的安全裕量以防止信号质量下降。

    兼容性和支持


    Van Damme HD Vision 系列电缆与其他品牌的同类型产品兼容,适用于大多数现有的视频传输系统。制造商提供完善的客户支持和技术文档,以便用户快速解决问题并确保最佳性能。

    常见问题与解决方案


    1. 信号传输不稳定
    - 解决方案:检查电缆连接点是否有松动或损坏,更换受损电缆或重新加固连接点。

    2. 传输距离过长导致信号衰减
    - 解决方案:根据具体应用场景,适当缩短传输距离或选择更高级别的电缆型号。

    总结和推荐


    总体来说,Van Damme HD Vision 系列数字同轴电缆以其高度的灵活性、优良的电气性能和广泛的适用性,成为高清视频传输的理想选择。尤其是在巡回演出、外场广播等对电缆灵活性要求较高的应用环境中,其表现尤为突出。因此,强烈推荐使用该系列产品。

268-275-000参数

参数
长*宽*高 100m(长度)

268-275-000厂商介绍

VAN DAMME是一家比利时公司,专注于生产高质量的电缆和连接解决方案。该公司的产品线涵盖了多种电缆类型,包括同轴电缆、数据电缆、电力电缆、控制电缆和光纤电缆等。VAN DAMME的产品广泛应用于多个领域,如电信、数据传输、工业自动化、能源分配、音频和视频传输等。

VAN DAMME的优势在于其产品的高质量和可靠性,这得益于其对材料选择、制造工艺和技术创新的持续投入。公司还提供定制化的解决方案,以满足特定客户的需求。此外,VAN DAMME在全球范围内拥有广泛的销售和服务网络,能够为客户提供快速响应和技术支持。通过不断的技术创新和对市场需求的敏锐洞察,VAN DAMME致力于为客户提供高效、安全的电缆解决方案。

268-275-000数据手册

厂牌 PDF简要描述 下载
VAN DAMME 同轴线缆 VAN DAMME 268-275-000 268-275-000数据手册
