KWM-1-5003

产品分类: 其他线缆
厂牌: UVOX

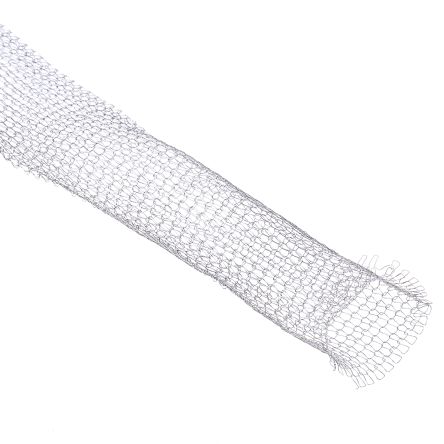

产品描述: UVOX Monel电缆套管, 银色套管, 25mm直径, 10m长
供应商型号: 7720281
供应商: 欧时
标准整包数: 1
UVOX 其他线缆 KWM-1-5003

KWM-1-5003概述


    产品简介


    电子元器件产品:针织金属网
    本产品为一种专门设计用于电磁(EM)和射频(RF)干扰屏蔽的针织金属网(Knitted Wire Mesh,简称KWM)。其采用特定金属线编织而成,并重新定向成不同的横截面形状。这类屏蔽材料适用于需要接地但不需要环境密封的应用场合。常见的应用场景包括面板屏蔽、电缆包裹、门密封和接地按钮等。

    技术参数


    - 金属线描述及规格:
    - Monel 线:QQ-N-281, 直径 0.114 mm
    - SnCuFe 线:ASTM B520/ ASTM B33, 直径 0.114 mm
    - 铝线:AMS 4182, 直径 0.127 mm
    - 不锈钢合金 304 线:直径 0.152 mm
    - 屏蔽效能(dB):
    - 100 kHz:Monel 45 dB, SnCuFe 50 dB, 铝 40 dB, 不锈钢合金 304 65 dB
    - 10 MHz:Monel 115 dB, SnCuFe 115 dB, 铝 100 dB, 不锈钢合金 304 120 dB
    - 500 MHz:Monel 110 dB, SnCuFe 110 dB, 铝 90 dB, 不锈钢合金 304 110 dB
    - 1 GHz:Monel 95 dB, SnCuFe 95 dB, 铝 80 dB, 不锈钢合金 304 95 dB
    - 最小闭合力(PSI):所有型号均为 10 PSI

    产品特点和优势


    - 高屏蔽效能:针对不同频率的 EM 和 RF 干扰提供卓越的屏蔽效果。
    - 多样的形状配置:提供了矩形、带尾圆形、“哑铃”形和简单圆形等不同形式,以适应多种应用需求。
    - 环境适应性强:能够在宽泛的工作环境中保持稳定的屏蔽性能。
    - 经济实惠:通过高效的生产工艺降低了成本,使其成为性价比高的屏蔽解决方案。

    应用案例和使用建议


    - 应用案例:如在无线通信设备的电磁屏蔽中,此类网状屏蔽材料能够有效减少干扰,提高设备的稳定性和可靠性。
    - 使用建议:在安装过程中,建议使用适当的工具来确保闭合压力一致,从而获得最佳的屏蔽效果。对于特定应用场景,可选择带有“带尾”结构的产品以增加灵活性。

    兼容性和支持


    - 兼容性:此类产品主要作为独立的屏蔽材料使用,不涉及与其他电子元件的直接兼容性问题。
    - 支持服务:制造商 Uvox Ltd 提供详细的技术文档和客户服务支持,以帮助用户正确安装和使用产品。

    常见问题与解决方案


    1. 问:如何确保安装时的闭合压力?
    - 答:使用专用的安装工具,确保在所有位置上压力均匀分布。

    2. 问:产品是否耐受高湿度环境?
    - 答:虽然产品对湿度有一定耐受性,但在高湿度环境下建议采取额外的防护措施。
    3. 问:更换时需要注意哪些事项?
    - 答:更换时务必保证新旧材料具有相似的屏蔽性能,以避免性能下降。

    总结和推荐


    综上所述,Uvox 的针织金属网是一种高效且适用广泛的屏蔽材料,尤其适合那些需要高性能屏蔽而无需额外环境密封的应用场合。其独特的设计和良好的性价比使其在市场上具备很强的竞争力。根据我们的评估,我们非常推荐这一产品用于各种高要求的屏蔽需求。

KWM-1-5003参数

参数
长*宽*高 10m(长度)

KWM-1-5003数据手册

厂牌 PDF简要描述 下载
UVOX 其他线缆 UVOX KWM-1-5003 KWM-1-5003数据手册

KWM-1-5003封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 30.1351
10+ $ 29.5694
25+ $ 28.7466
50+ $ 27.9624
100+ $ 27.3067
库存: 56
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: $ 30.13
