PR3-E-6kW

产品分类:
厂牌: UNITED AUTOMATION
产品描述: United Automation HVAC 控制, 面板安装, 额定电流8A
供应商型号: 9196245
供应商: 海外现货
标准整包数: 1
UNITED AUTOMATION  PR3-E-6kW

PR3-E-6kW概述


    产品简介

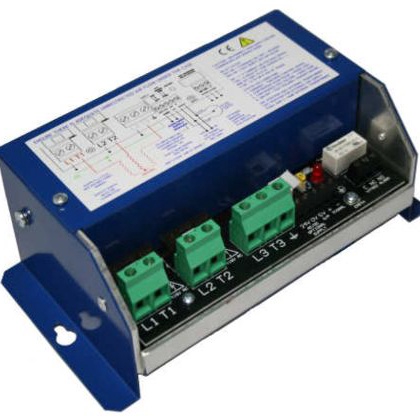

    PR3-E-6kW 是一款由United Automation Limited设计并制造的6kW三相爆破火控控制器,适用于3线、星形浮动或闭合三角形配置的电阻负载。它广泛应用于暖通空调(Heating, Ventilating and Air Conditioning, HVAC)行业,如空气幕的应用,也适用于熔炉、烤箱、干燥机和加热板等场合。

    技术参数


    - 功率控制: 6kW (8A) 控制两个三相供电的典型415V RMS
    - 输入电压范围: 400V RMS ±10%
    - 频率: 50/60 Hz
    - 控制输入选项: 信号:0至10V直流(标准设置)/0至5V或手动:5kΩ电位器
    - 报警继电器电路额定值: 2A @ 125V ac最大值
    - 风扇开关温度: 55°C(仅限27kW型号)
    - 状态指示器: LED强度跟踪控制信号
    - 过温保护: 90°C触发,±1°C误差;85°C复位,±1°C误差
    - 相位丢失检测: LED慢速闪烁
    - 传感器丢失检测: LED快速闪烁
    - 终端扭矩设置: 1.2Nm(仅限10mm²电源终端)
    - 尺寸: 直径105mm x 宽193mm x 高68mm
    - 重量: 770克
    - 工作温度: 最大操作温度为65°C

    产品特点和优势


    PR3-E-6kW具有多项显著的优势:
    - 使用两分之三控制技术,提供无缝的三相电阻负载控制。
    - 快速脉冲零伏特切换技术,减少闪烁并消除射频干扰问题。
    - 自动重置温度跳闸、内置半导体保险丝和散热器,确保设备的安全运行。
    - 支持直流信号或手动控制,通过5kΩ电位器实现简易安装。
    - 内置90°C过热保护机制,当散热器温度超过此值时自动断电,直到温度降至85°C以下才可重新启动。

    应用案例和使用建议


    应用案例
    PR3-E-6kW特别适用于如空气幕、熔炉、烤箱、干燥机和加热板等要求精准控制和高可靠性应用场景。这些应用需要设备具备稳定的工作环境及优秀的温度管理能力。
    使用建议
    - 环境考虑: 确保设备安装于自然通风良好的位置,以利于自然对流冷却。如果安装于柜内,则需配备适当的通风或强制空气冷却装置。
    - 电源考虑: 建议使用快熔半导体类型的保险丝进行保护。同时,外部供电也需进行适当的保险处理。
    - 手动控制: 当采用5kΩ电位器进行手动控制时,务必按照连接图正确接线,并注意正确极性的设定。

    兼容性和支持


    PR3-E-6kW具有内置的过热保护机制,并且可通过外部24V交流或直流电源实现远程供电功能。United Automation Limited提供了相关文档和售后服务,以帮助客户更好地理解并使用该产品。此外,该产品还符合欧盟CE认证标准,证明其满足了欧洲市场的安全与性能要求。

    常见问题与解决方案


    1. 如何识别设备故障?
    - 如果LED快速闪烁,表示存在传感器故障或过温情况。
    - 若LED慢速闪烁,则表示检测到相位丢失。
    2. 如何应对高温情况?
    - 一旦散热器温度达到90°C,设备会自动切断电源。待温度降至85°C以下时,设备将自动重启。

    3. 设备如何进行远程供电?
    - 将内部开关切换至“EXT”位置,即可启用外部24V直流或交流电源。但需注意,主电源(L1、L2和L3)必须先于远程供电开启。

    总结和推荐


    总体而言,PR3-E-6kW凭借其出色的控制精度、强大的安全性及便捷的操作特性,在多种工业应用场景中表现出色。其独特的设计使其成为市场上同类产品中的佼佼者。我们强烈推荐这一产品给寻求高性能三相控制解决方案的工程师和制造商。

PR3-E-6kW参数

参数
长*宽*高 105mm*193mm*68mm
安装方式 面板安装

PR3-E-6kW厂商介绍

United Automation是一家领先的自动化解决方案提供商,专注于工业自动化领域,提供广泛的产品和服务。公司主营产品分类包括:

1. 控制系统:提供PLC(可编程逻辑控制器)、DCS(分布式控制系统)等,用于实现工业过程的自动化控制。

2. 驱动系统:包括变频器、伺服电机等,用于精确控制机械运动和速度。

3. 传感器与执行器:提供各种类型的传感器(如温度、压力、流量传感器)和执行器(如电磁阀、气缸),用于监测和控制工业过程。

4. 人机界面(HMI):提供操作面板和软件,用于监控和操作自动化系统。

5. 工业通讯:提供以太网、现场总线等通讯解决方案,实现设备间的信息交换。

United Automation的应用领域广泛,包括制造业、能源、化工、食品饮料、制药等多个行业。

United Automation的优势在于:

1. 技术创新:持续投入研发,提供先进的自动化技术和产品。

2. 定制化解决方案:根据客户需求提供定制化的自动化解决方案。

3. 全球服务网络:在全球范围内提供技术支持和服务。

4. 高品质产品:严格的质量控制,确保产品的可靠性和稳定性。

PR3-E-6kW数据手册

厂牌 PDF简要描述 下载
UNITED AUTOMATION UNITED AUTOMATION PR3-E-6kW PR3-E-6kW数据手册

PR3-E-6kW封装设计

查看详情并下载
Symbol
Footprint
3D Model
