HPL110

产品分类: 其他工具
厂牌: UNIPOWER
产品描述: Unipower 电动机负载监控器, HPL系列, 额定电流8 A, 电源电压380 → 440 V
供应商型号: ET-2526213
供应商: 海外现货
标准整包数: 1
UNIPOWER 其他工具 HPL110

HPL110概述


    产品简介

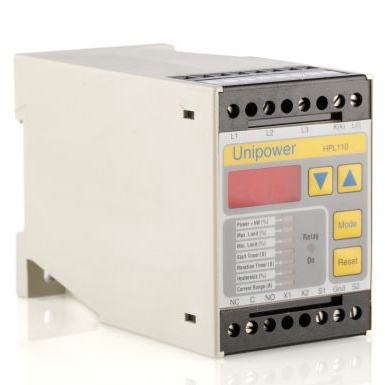

    Unipower HPL110 是一款智能功率控制单元,属于“低功耗”系列产品之一。它的主要功能是测量真实的电力消耗,并将消耗量以所选功率范围的百分比形式显示出来。HPL110 集成了最大和最小千瓦限制检测器,并提供了必要的支持功能,用于高效且紧凑地监控和调节各种机械设备(如泵、通风机和输送带)的运行。HPL110 的主要应用领域包括监控和控制三相交流电动机驱动的机械设备。

    技术参数


    | 参数 | 规格 |

    | 电压范围 | 见单元上的技术信息,可提供3x120VAC到3x575VAC |
    | 电流范围 | 内部:最大8安培
    外部:N/1或N/5转换器 |
    | 功率因数范围 | 0-1 |
    | 频率范围 | 45-65 Hz |
    | 消耗量 | 供电 = 测量电压,2 VA |
    | 外壳材料 | Makrolon 8020 (30% GV), UL94V-1 |
    | 连接器材料 | Makrolon 2800, UL94V-2 |
    | 安装方式 | 35mm DIN导轨安装或面板安装 |
    | 防护等级 | IP40 (外壳),IP20 (连接器) |
    | 工作温度范围 | -15至+50°C |
    | 尺寸 | 110 x 56 x 75毫米 |
    | 重量 | 约400克 |

    产品特点和优势


    Unipower HPL110 具备多个独特的功能和优势:
    1. 用户友好的编程界面:仅需三个按键即可完成所有编程操作,极大简化了设置过程。
    2. 多功能LED指示灯:LED指示灯可显示当前状态(如过载警报),便于快速判断设备情况。
    3. 集成式电流转换器:内部电流转换器支持高达8安培,确保广泛的应用范围。
    4. 多种输入接口:包括自动重置、手动重置等功能,提升了设备的可靠性。
    5. 广泛的适应性和防护性:适用于恶劣环境,符合CE、UL标准,确保高可靠性和安全性。

    应用案例和使用建议


    Unipower HPL110 主要应用于监控和控制三相交流电动机驱动的机械设备,如泵、通风机和输送带。具体应用案例包括:
    1. 泵系统:通过设定功率上限和下限来防止泵系统超负荷运行,提高系统的稳定性和可靠性。
    2. 通风机:监测通风机的能耗并设定功率阈值,避免不必要的能源浪费。
    3. 输送带系统:监控输送带的能耗并进行实时调节,保证生产效率。
    使用建议:
    - 在设置限值时,可以通过理论计算或峰值检测两种方法进行选择。
    - 设置反应定时器(Tr),以避免瞬时波动引起的误报警。
    - 利用外部复位功能(S1)和阻塞报警功能(S2),以便应对短期负载变化或手动关闭电机等情况。

    兼容性和支持


    - 兼容性:HPL110 可与多种外部电流转换器配合使用,可通过连接器灵活配置不同的电流范围。
    - 支持与维护:厂商提供详细的技术文档和客户支持,确保用户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 如何进行编程操作?
    - 使用前面板上的三个按键:模式键选择参数,箭头键修改数值。
    2. 外部电流转换器如何连接?
    - 将次级侧连接到针脚7和8,并根据转换器的型号(N/1或N/5)选择适当的电流范围。
    3. 如何处理报警?
    - 使用复位键或外部信号(S1)重置报警,通过设置定时器避免误报警。

    总结和推荐


    Unipower HPL110 在监控和控制三相交流电动机驱动的机械设备方面表现出色。其简易的操作界面、可靠的保护机制和广泛的应用范围使其成为市场上的一款优质产品。强烈推荐在需要精确监控电力消耗的环境中使用该产品,可以显著提升系统的效率和稳定性。

HPL110参数

参数
长*宽*高 56mm(长度)*75mm(宽度)

HPL110厂商介绍

UNIPOWER是一家专注于电源解决方案的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电源模块:提供高效率、高功率密度的电源模块,适用于各种工业、通信和医疗设备。

2. 电源系统:设计和制造定制化的电源系统,满足特定应用的电源需求。

3. 电源转换器:提供AC/DC和DC/DC转换器,用于电压转换和电源管理。

4. 电池管理:开发电池管理系统,用于监控和管理电池状态,延长电池寿命。

5. 能源存储解决方案:提供能源存储解决方案,如UPS(不间断电源)系统,保障关键设备的持续运行。

UNIPOWER的优势在于:

- 技术创新:持续投入研发,推动电源技术的进步。
- 定制化服务:根据客户需求提供定制化的电源解决方案。
- 质量保证:严格的质量控制流程,确保产品的可靠性和稳定性。
- 全球服务网络:拥有广泛的服务网络,为客户提供快速响应和技术支持。

UNIPOWER致力于为客户提供高效、可靠的电源解决方案,以满足不断变化的市场需求。

HPL110数据手册

厂牌 PDF简要描述 下载
UNIPOWER 其他工具 UNIPOWER HPL110 HPL110数据手册
