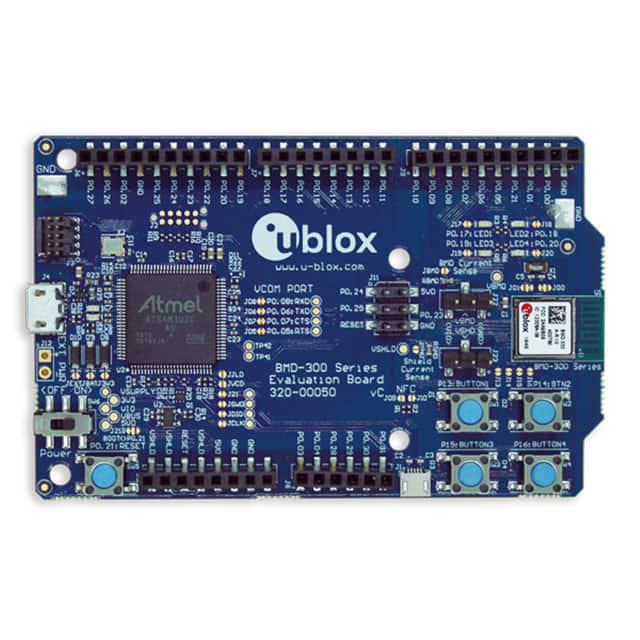

BMD-300-EVAL-WP

产品分类: 蓝牙芯片
厂牌: U-BLOX
产品描述:
供应商型号: SGQ-BMD-300-EVAL-WP
供应商: 期货订购
标准整包数: 250
U-BLOX 蓝牙芯片 BMD-300-EVAL-WP

BMD-300-EVAL-WP概述

    高质量文章:BMD-300 蓝牙低功耗模块技术手册解读

    产品简介


    BMD-300 是一款由 Nordic Semiconductor 的 nRF52832 SoC 打造的独立蓝牙低功耗模块。该模块集成了 32 位 Arm® Cortex®-M4 带浮点运算单元(FPU)处理器、嵌入式 2.4GHz 射频收发器及集成天线,提供完整的射频解决方案。无需额外的射频设计,即可加快上市时间。它支持蓝牙 5 协议栈(包括 1M 和 2M PHY),并具备广告扩展、通道选择算法 2 等特性,广泛应用于低功耗传感器、智能家居、可穿戴设备等领域。此外,BMD-300 提供完全可编程的功能,用户可通过 Nordic Semiconductor SDK 的集成开发环境(IDE)实现定制化应用。

    技术参数


    以下是 BMD-300 的关键技术参数汇总:
    | 参数类别 | 具体参数 |

    | 处理器 | Arm® Cortex®-M4(带 FPU) |
    | 内存 | 512KB 嵌入式闪存,64KB RAM |
    | 工作温度范围 | -40°C 至 +85°C |
    | 接口支持 | 32 个通用输入输出引脚,支持 12 位/200KSPS 模拟数字转换器(ADC) |
    | 无线频率范围 | 2.360 GHz 至 2.500 GHz |
    | 最大传输功率 | +4 dBm |
    | 接收灵敏度 | -96 dBm (蓝牙低功耗模式) |
    | 射频天线 | 集成天线(峰值增益为 -1 dBi) |
    | 操作电压 | 3V |

    产品特点和优势


    BMD-300 的主要特点和优势如下:
    1. 高度灵活性和兼容性:基于 nRF52832 的强大 SoC,支持蓝牙 5 协议栈和丰富的外设接口,兼容多种开发环境。
    2. 超低功耗设计:内置 DC-DC 转换器,结合智能电源控制,满足超低功耗需求。
    3. 多协议支持:支持蓝牙低功耗模式、并发中央和外围角色、广告扩展和通道选择算法 2。
    4. 强大的安全性:支持 AES-128 加密和随机数生成器,保障通信安全。
    5. 模块化封装:尺寸仅为 14 × 9.8 × 1.9 mm,适合紧凑型设计需求。
    这些特点使 BMD-300 成为低功耗物联网设备的理想选择,在多个市场中具备显著的竞争力。

    应用案例和使用建议


    BMD-300 广泛适用于各种物联网场景,以下是其典型应用及使用建议:
    1. 智能家居:用于无线照明控制或温控系统时,建议结合模块的低功耗特性,优化节点待机功耗,延长电池寿命。
    2. 可穿戴设备:作为健康监测设备的核心模块时,推荐使用内置的温度传感器和 ADC 进行实时数据采集。
    3. 低功耗传感器网络:部署时需特别注意 PCB 设计,参考手册推荐的 RF 布局以确保信号稳定性。
    此外,在开发阶段,建议用户利用 Nordic Semiconductor 提供的官方 SDK 快速启动项目开发,并根据实际场景调整射频参数。

    兼容性和支持


    BMD-300 支持主流开发平台,并通过了多个国家的法规认证(如 FCC、ISED、RED 等)。u-blox 提供完善的开发者文档和支持服务,用户可通过官网获取最新版本的技术资料。

    常见问题与解决方案


    以下列举了几种常见的问题及对应的解决方法:
    1. 问题:模块无法正常启动
    原因:电源电压未达到要求。
    解决办法:检查供电电压是否稳定在 3V。
    2. 问题:接收灵敏度不足
    原因:天线连接不良。
    解决办法:重新焊接天线连接点或更换合适型号的天线。
    3. 问题:射频信号不稳定
    原因:未遵循推荐的 PCB 布局指南。
    解决办法:参考手册中的 RF 布局图进行设计优化。

    总结和推荐


    综上所述,BMD-300 是一款高性能、低功耗的蓝牙低功耗模块,具有广泛的适用性和强大的技术支持。尤其适合需要高集成度、低功耗特性的物联网设备开发。对于希望快速将产品推向市场的 OEM 开发者,BMD-300 是一个理想的选择。总体而言,强烈推荐使用此模块以简化设计流程并加速产品开发周期。
    免责声明:本文基于公开可用的技术手册编写,所有内容仅供技术交流参考。实际操作请严格遵循制造商的官方文档和规范。

BMD-300-EVAL-WP参数

参数
典型灵敏度 -
最大数据速率 -
最小工作供电电压 -
范围 -
ISM带宽 -
最大工作频率 -
最小工作频率 -
支持协议 -
接口类型 -
最大工作供电电压 -
零件状态 在售
包装方式 散装

BMD-300-EVAL-WP厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

BMD-300-EVAL-WP数据手册

厂牌 PDF简要描述 下载
U-BLOX 蓝牙芯片 U-BLOX BMD-300-EVAL-WP BMD-300-EVAL-WP数据手册

BMD-300-EVAL-WP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ ¥ 738.76
库存: 250
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 184690
