ZED-F9H-01B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,Galileo,GLONASS,GNSS,GPS 130mA 921.6Kbps 400V 贴片安装
供应商型号: SYE-ZED-F9H-01B
供应商: 海外现货
标准整包数: 1

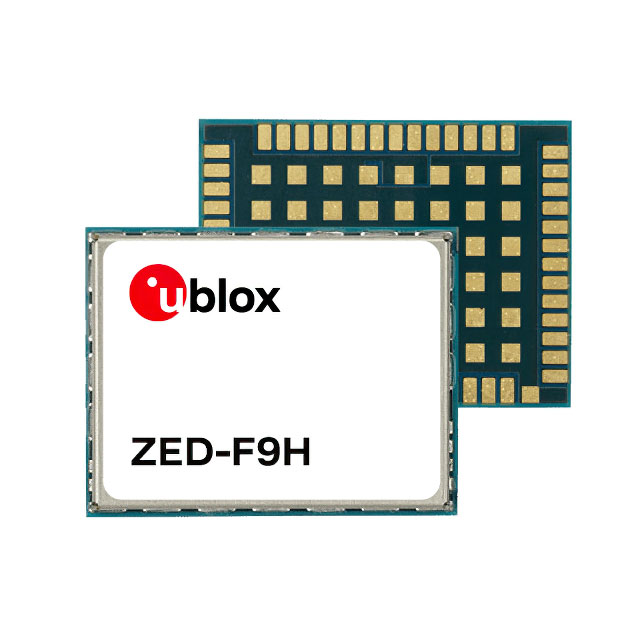

U-BLOX 射频模块 ZED-F9H-01B

ZED-F9H-01B概述


    产品简介


    ZED-F9H-01B 定位模块
    产品类型:多频段GNSS高精度接收器
    主要功能:提供高精度的航向信息,适用于高动态的应用场合,如无人飞行器(UAV)、卡车、重型车辆及天线对准等领域。
    应用领域:航向传感器应用、UAV导航、车辆导航和天线定位等。

    技术参数


    性能指标:
    - 接收器类型:多频段GNSS高精度接收器
    - 时间脉冲信号频率范围:0.25 Hz到10 MHz(可配置)
    - 动态性能:最大加速度≤4g,海拔高度≤80,000米,速度≤500m/s
    - 动态航向精度:≤0.3°
    - 峰值电流:130mA
    - 轨迹电流:85mA
    - 环境温度范围:-40℃到+85℃
    - 工作电压范围:2.7V至3.6V
    电特性:
    - 绝对最大额定值:
    - 电源电压VCC:-0.5V到3.6V
    - 备份电池电压VBCKP:-0.5V到3.6V
    - 输入引脚电压:VCC ≤ 3.1V时为-VCC + 0.5V,VCC > 3.1V时为-0.5V到3.6V
    - 操作条件:
    - 电源电压VCC:2.7V到3.6V
    - 备份电池电压VBCKP:1.65V到3.6V
    - 工作温度范围:-40℃到+85℃
    工作环境:
    - 存储温度范围:-40℃到+85℃

    产品特点和优势


    产品特点:
    - 高精度GNSS定位:能够实现厘米级位置测量,特别是在动态环境下。
    - 支持多种GNSS信号:同时接收GPS、GLONASS、Galileo和BeiDou等多种信号。
    - 集成u-blox多频移动基站RTK技术:提供高精度航向信息。
    - 支持多种通信接口:包括UART、SPI、I2C和USB。
    产品优势:
    - 在各种复杂环境中表现优异,尤其适用于高动态应用。
    - 灵活的配置选项,适应不同的应用场景。
    - 高可靠性,通过了多项质量认证,符合欧盟RoHS标准。

    应用案例和使用建议


    应用场景:
    - 无人驾驶车辆(UAV)航向测量
    - 车辆定位与导航
    - 天线精确对准
    - 精密农业测量
    使用建议:
    - 在设计安装时,应确保两根天线相同且方向一致,以减少相位中心变化带来的影响。
    - 在进行测量时,需注意接收信号强度,尤其是在复杂城市环境中的信号遮挡问题。

    兼容性和支持


    兼容性:
    - 支持多种通信协议,包括UBX、NMEA和RTCM 3.3。
    支持与维护:
    - 厂商提供了详细的集成指南和界面描述文档。
    - 用户可以访问u-blox官方网站获取更多技术支持和产品更新通知。

    常见问题与解决方案


    常见问题:
    1. 安装时需要哪些外部电路?
    - 解决方案:参考集成手册,确保所有必要的电路都正确连接。
    2. 信号强度不足怎么办?
    - 解决方案:检查天线位置,选择更佳的接收位置,或者增加外部放大器。
    3. 通信接口配置不正确导致设备无法正常工作怎么办?
    - 解决方案:参考默认接口设置表,确保配置正确并重新启动设备。

    总结和推荐


    综合评估:
    - ZED-F9H-01B模块以其高精度、多功能性和可靠性在市场上具有很强的竞争力。
    - 支持多种通信协议和标准,便于与其他设备的集成。
    - 在各种复杂环境中表现出色,特别适合需要高精度航向测量的应用场合。
    推荐:
    - 我们强烈推荐ZED-F9H-01B模块给需要高精度定位和航向测量的专业用户,它将在多个行业应用中发挥重要作用。

ZED-F9H-01B参数

参数
芯片平台 -
接收电流 130mA
频段 -
发射功率 -
灵敏度 -
数据速率 921.6Kbps
工作电压 400V
调制方式 BeiDou,Galileo,GLONASS,GNSS,GPS
功耗 -
发射电流 -
天线形式 -
安装方式 贴片安装
零件状态 在售
包装方式 散装

ZED-F9H-01B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

ZED-F9H-01B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX ZED-F9H-01B ZED-F9H-01B数据手册

ZED-F9H-01B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 159.96 ¥ 1340.4648
10+ $ 121.52 ¥ 1018.3376
50+ $ 110.5832 ¥ 926.6872
100+ $ 100.6136 ¥ 843.142
库存: 912
起订量: 2 增量: 250
交货地:
最小起订量为:1
合计: ¥ 1340.46
直接购买
加入购物车
