ZED-F9P-04B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,Galileo,GLONASS,GNSS,GPS 130mA 921.6Kbps 贴片安装
供应商型号: SG-ZED-F9P-04B
供应商: 国内现货
标准整包数: 250

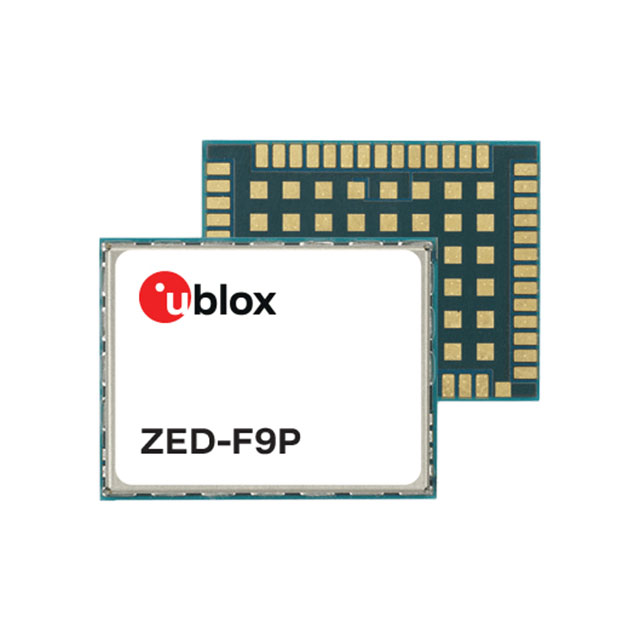

U-BLOX 射频模块 ZED-F9P-04B

ZED-F9P-04B概述

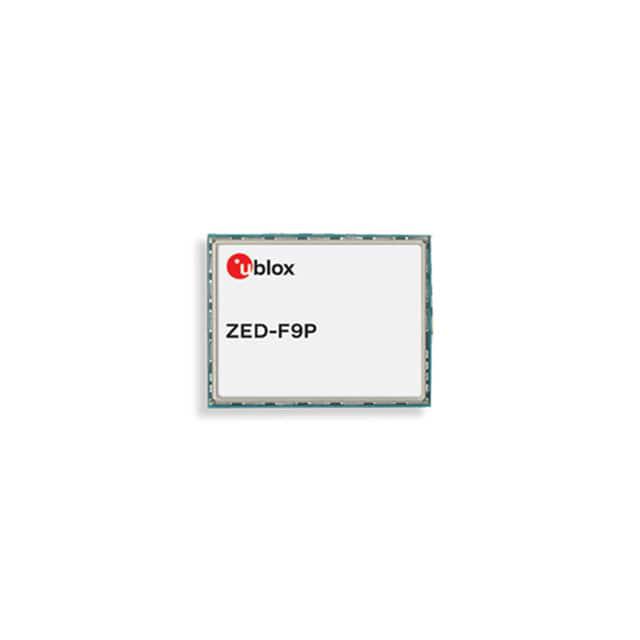

    ZED-F9P-04B: High Precision GNSS Module by u-blox

    1. 产品简介


    ZED-F9P-04B是u-blox公司推出的高精度模块,搭载了多频段全球导航卫星系统(GNSS)接收器。此模块提供多频段RTK(实时动态定位),具备快速收敛时间和易于集成的特点,适用于工业应用及消费级产品。其紧凑型表面贴装设计仅17.0 x 22.0 x 2.4毫米,同时具备高能效,能够在复杂环境下提供厘米级精度的定位服务。模块还支持PPP-RTK(精密单点定位)技术,确保在不同操作条件下的精确度和可靠性。

    2. 技术参数


    - 接收器类型:多频段GNSS高精度接收器
    - 时间脉冲信号精度(RMS 99%):30纳秒
    - 频率范围:0.25 Hz至10 MHz(可配置)
    - 动态性能:
    - 加速度:≤ 4 g
    - 高度:80,000米
    - 速度:500米/秒
    - 定位精度(GNSS模式下):
    - 水平精度:1.5米CEP
    - 垂直精度:0.01米 + 1 ppm R50
    - 首次定位时间(冷启动/热启动/辅助启动):25秒/2秒/2秒
    - 导航更新率(RTK/PVT/RAW):7 Hz/9 Hz/15 Hz
    - 多频段支持:GPS+GLO+GAL+BDS
    - 灵敏度(跟踪和重捕获):-167 dBm(冷启动)/-160 dBm(热启动)

    3. 产品特点和优势


    ZED-F9P-04B的核心优势在于其能够通过多频段RTK和PPP-RTK技术实现厘米级精度,这使其特别适合用于需要高度精确位置信息的应用,如无人驾驶车辆和农业自动化设备。此外,该模块还提供了强大的动态定位能力,能够在高速运动条件下保持高精度定位。紧凑的设计和高效能使其易于集成到现有系统中,降低了开发成本和时间。

    4. 应用案例和使用建议


    ZED-F9P-04B适用于多种应用场景,例如无人机(UAV)导航和自动化农业设备的精确定位。在这些应用中,推荐使用相同型号的天线并确保它们具有相同的安装方向,以减少相位中心变化带来的误差。对于UAV应用,移动基站功能允许UAV跟随其所有者飞行或降落在移动平台上,这是非常实用的功能。

    5. 兼容性和支持


    该模块支持多种通信接口,包括UART、SPI、I2C和USB。根据手册,推荐的默认接口设置为UART,波特率为115200 bps,数据位为8位,停止位为1位。u-blox公司提供了详尽的技术支持文档和固件更新服务,帮助用户解决集成过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题:模块初始化失败
    - 解决方案:检查电源电压是否稳定,确保模块正确连接到目标系统。
    - 问题:无法获取卫星信号
    - 解决方案:检查天线连接是否正常,尝试更换天线以排除硬件故障。
    - 问题:定位精度不达标
    - 解决方案:确保系统接收到完整的RTK或PPP-RTK校正数据,并检查周围是否有遮挡物影响信号接收。

    7. 总结和推荐


    综上所述,ZED-F9P-04B是一款高性能的多频段GNSS模块,具备高精度定位能力和快速收敛时间。其独特的多频段支持、高动态性能和紧凑设计使得它成为各种高精度定位需求的理想选择。强烈推荐用于需要精确位置信息的工业和消费级应用中。

ZED-F9P-04B参数

参数
工作电压 -
功耗 -
频段 -
数据速率 921.6Kbps
调制方式 BeiDou,Galileo,GLONASS,GNSS,GPS
发射功率 -
灵敏度 -
天线形式 -
芯片平台 -
发射电流 -
接收电流 130mA
安装方式 贴片安装
应用等级 通用级
零件状态 在售
包装方式 卷带包装

ZED-F9P-04B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

ZED-F9P-04B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX ZED-F9P-04B ZED-F9P-04B数据手册

ZED-F9P-04B封装设计

查看详情并下载
Symbol
Footprint
3D Model
