NEO-M9V-20B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: BeiDou,Galileo,GLONASS,GNSS,GPS 500μA~49mA -159dBm 2.7V u-blox M9 贴片安装
供应商型号: NEO-M9V-20B
供应商: Avnet
标准整包数: 250

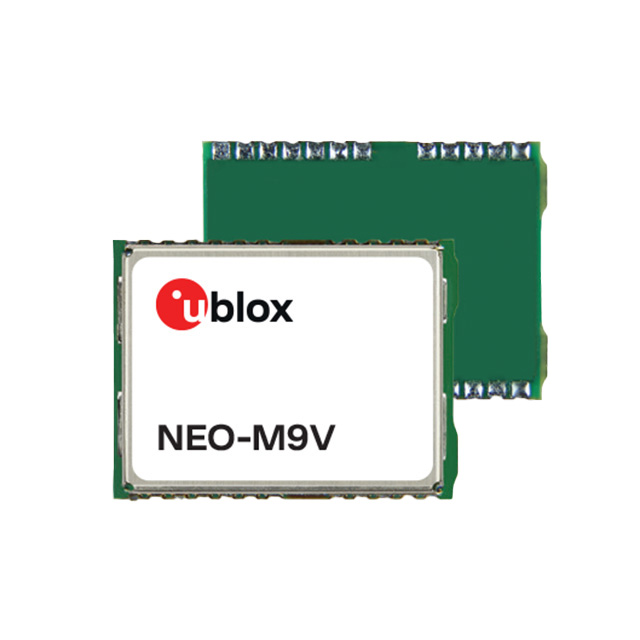

U-BLOX 射频模块 NEO-M9V-20B

NEO-M9V-20B概述

    电子元器件产品技术手册:u-blox NEO-M9V-20B多模式推算模块

    产品简介


    u-blox NEO-M9V-20B是一款专业级别的多模式推算模块(MDR),具备卓越的米级精度全球导航卫星系统(GNSS)定位能力。该模块集成了多种GNSS系统的接收能力,包括GPS、GLONASS、北斗和Galileo,并支持车辆速度信息和内部3D传感器的数据处理。这些功能使其适用于各种需要高精度定位的应用,如汽车导航、遥测和无人机(UAVs)管理。

    技术参数


    1. 接收类型: 多星座GNSS标准精度接收机
    2. 时间脉冲信号精度:
    - 均方根误差(RMS)99%:30ns
    - 最大值:60ns
    3. 频率范围: 0.25 Hz至10 MHz(可配置)
    4. 操作极限:
    - 动态参数:
    - 加速度: ≤ 4 g
    - 高度: ≤ 80,000 m
    - 速度: ≤ 500 m/s
    - 无GNSS时的位置误差:
    - 3D陀螺仪+3D加速度计+轮脉冲: 2%
    - 仅3D陀螺仪+3D加速度计: 10%
    5. 最大导航更新率:
    - 优先模式: 50 Hz
    - 非优先模式: 5 Hz
    6. 优先模式下的导航延迟: 15 ms
    7. 动态航向精度: 0.3°
    8. 速度精度: 0.08 m/s
    9. 最高传感器测量输出率: 100 Hz
    10. 卫星锁定时间:
    - 冷启动: 24 s
    - 热启动: 2 s
    - 辅助启动: 3 s
    11. 灵敏度:
    - 跟踪和导航: -159 dBm
    - 重捕获: -158 dBm
    12. 位置精度:
    - 水平: 1.5 m (1σ)
    - 垂直: 3 m (1σ)

    产品特点和优势


    1. 高精度定位: 同时支持四种GNSS系统,确保在挑战性条件下也能提供精准的定位服务。
    2. 多功能集成: 内置3D传感器、IMU(惯性测量单元)、方向指示等,提升整体定位的准确性和可靠性。
    3. 低功耗设计: 通过高级校准管理和弱信号补偿技术,在低信号强度下仍能保持高精度。
    4. 防干扰与防欺骗: 具备RF干扰检测和报告机制,确保数据的安全性和真实性。
    5. 易于集成: 支持多种通信接口,便于与其他电子设备集成,如UART、SPI、I2C和USB。

    应用案例和使用建议


    1. 自动驾驶系统: 在复杂的城市环境中实现厘米级定位精度,提高自动驾驶系统的安全性和准确性。
    2. 车队管理系统: 利用MDR功能实时追踪车辆状态,提高车辆管理和调度效率。
    3. 无人机管理: 为无人机提供高精度的导航数据,提升飞行控制的稳定性和安全性。
    4. 智能物流: 在仓库和隧道等环境下,通过组合GNSS和MDR实现连续可靠的定位服务。

    兼容性和支持


    1. 兼容性: 支持UART、SPI、I2C和USB接口,便于与多种设备进行数据交换。
    2. 固件升级: 支持通过USB接口对固件进行升级,增强系统功能和性能。
    3. 技术支持: u-blox提供详细的文档和支持服务,帮助客户快速集成和部署该模块。

    常见问题与解决方案


    1. 定位精度不稳定: 确保传感器和GNSS天线正常连接,避免周围环境干扰。
    2. 通信中断: 检查通信接口的配置和连接,确保符合模块要求。
    3. 电池寿命短: 调整模块的工作模式,降低功耗,延长电池寿命。

    总结和推荐


    总体而言,u-blox NEO-M9V-20B是一款具有高精度定位能力和强大功能的专业GNSS模块。其多模式推算功能使其在多种复杂环境中依然能够提供可靠的服务,非常适合用于自动驾驶、智能物流和无人机等领域。我们强烈推荐使用这款模块,特别是在需要高精度和可靠性的应用场合。

NEO-M9V-20B参数

参数
灵敏度 -159dBm
数据速率 -
调制方式 BeiDou,Galileo,GLONASS,GNSS,GPS
频段 -
工作电压 2.7V
发射电流 -
功耗 -
芯片平台 u-blox M9
接收电流 500μA~49mA
发射功率 -
天线形式 -
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

NEO-M9V-20B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

NEO-M9V-20B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX NEO-M9V-20B NEO-M9V-20B数据手册
