NINA-B410-00B

产品分类: 射频模块
厂牌: U-BLOX
产品描述: 4.6mA 4.8mA~14.8mA 2Mbps Antenna Not Included,U.FL nRF52833 SMD-55P 贴片安装
供应商型号: 672-NINA-B410-00BTR-ND
供应商: Digi-Key
标准整包数: 1

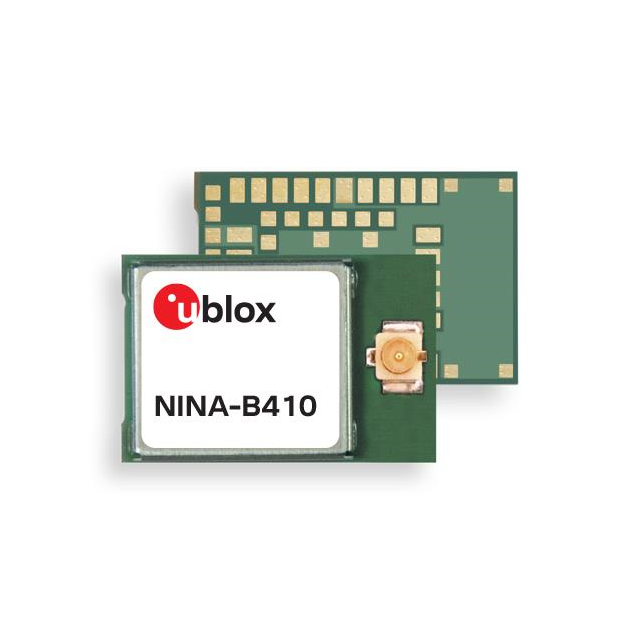

U-BLOX 射频模块 NINA-B410-00B

NINA-B410-00B概述

    NINA-B41 系列蓝牙模块技术手册

    产品简介


    NINA-B41系列是一款独立的蓝牙5.1低功耗模块,专为专业环境下的高性能应用而设计。该模块具备完整的蓝牙5.1功能,支持高速数据传输和远距离通信。它适用于智能建筑、智慧城市、工业自动化系统、传感器网络和资产追踪等多种应用场景。

    技术参数


    - 标准:全球认证
    - 模块芯片:nRF52833
    - 蓝牙版本:5.1
    - 最大输出功率:11 dBm(EIRP)
    - 最大范围:1400米
    - NFC:支持
    - 通信速率:1 Mbit/s 和 2 Mbit/s
    - 电源电压:1.7V 到 3.6V
    - 电源消耗:
    - 活动状态(TX@0 dBm):6.0 mA
    - 接收状态(RX):6.0 mA
    - 待机状态:1.3 µA
    - 睡眠状态:600 nA(外部事件唤醒)
    - 接口:UART(2个)、GPIO(26个)
    - 封装尺寸:
    - NINA-B410:10.0 x 15.0 x 2.2 mm
    - NINA-B411:10.0 x 11.6 x 2.2 mm
    - NINA-B416:10.0 x 15.0 x 2.2 mm
    - 重量:小于1.0克

    产品特点和优势


    NINA-B41系列具有诸多优势,包括:
    - 高可靠性:支持蓝牙5.1的长距离通信功能,确保可靠的连接。
    - 卓越的安全性:内置安全启动功能,确保模块仅能使用经过认证的u-connectXpress软件启动。
    - 兼容性强:与其他NINA系列模块引脚兼容,便于升级和替换。
    - 全球认证:通过多个国家和地区的无线认证,简化开发流程,降低测试成本。

    应用案例和使用建议


    NINA-B41系列广泛应用于智能家居、智能城市、工业自动化等领域。例如,在智能楼宇中,可以利用NINA-B41系列模块实现对各种传感器的数据采集和远程控制。为了更好地发挥其性能,建议在安装时尽量减少信号干扰源,如避免将模块放置在金属物体附近。此外,合理配置UART通信参数可以进一步提高数据传输效率。

    兼容性和支持


    NINA-B41系列模块支持多种外部天线,可通过U.FL连接器连接。NINA-B410和NINA-B411提供U.FL连接器用于连接外部天线,而NINA-B416则自带PCB天线。u-blox公司提供了全面的技术支持和服务,包括固件更新、技术支持热线等,帮助用户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    1. Q:模块在长时间待机后无法正常唤醒?
    - A:检查模块是否正确配置了唤醒条件。确保唤醒信号持续时间足够长,以便模块能够正确响应。
    2. Q:模块连接不稳定?
    - A:检查天线连接是否松动或损坏,尝试更换不同类型的天线。另外,确保周边没有强电磁干扰。
    3. Q:模块接收灵敏度不足?
    - A:调整模块的工作模式,使用低功耗模式以提高接收灵敏度。也可以尝试更改模块周围的布局以改善信号接收效果。

    总结和推荐


    NINA-B41系列蓝牙模块凭借其出色的性能、可靠性和广泛的应用范围,成为众多物联网应用的理想选择。尤其适合于需要高数据传输率和远距离通信的应用场景。其强大的安全功能和易于配置的特点使其在市场上具有显著的竞争优势。综上所述,强烈推荐使用NINA-B41系列模块,以提升产品的整体性能和用户体验。

NINA-B410-00B参数

参数
发射功率 -
接收电流 4.6mA
数据速率 2Mbps
频段 -
功耗 -
工作电压 -
灵敏度 -
芯片平台 nRF52833
发射电流 4.8mA~14.8mA
天线形式 Antenna Not Included,U.FL
调制方式 -
通用封装 SMD-55P
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

NINA-B410-00B厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

NINA-B410-00B数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX NINA-B410-00B NINA-B410-00B数据手册

NINA-B410-00B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 7.293 ¥ 61.6259
库存: 500
起订量: 500 增量: 1
交货地:
最小起订量为:500
合计: ¥ 30812.95
直接购买
加入购物车
