R41Z-EVAL

产品分类: 射频配件
厂牌: U-BLOX

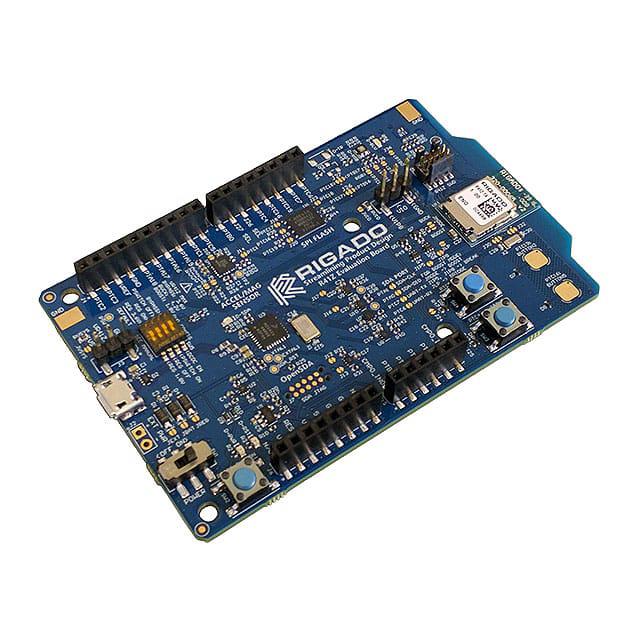

产品描述: R41Z Combo Wireless Module Evaluation Kit
供应商型号: 1604-1011-ND
供应商: Digi-Key
标准整包数: 1
U-BLOX 射频配件 R41Z-EVAL

R41Z-EVAL概述

    UBX-19033355 - R09: R41Z 独立蓝牙4.2低功耗模块技术手册

    产品简介


    R41Z 模块是 u-blox 公司推出的一款高集成度、超低功耗模块,支持基于 NXP Semiconductors 的 Kinetis KW41Z SoC 的蓝牙低功耗连接和 IEEE 802.15.4 标准。该模块具备多种接口和支持协议,适用于各种物联网(IoT)应用,包括智能家居、可穿戴设备、健康监测设备等。

    技术参数


    - 蓝牙版本: 蓝牙 4.2 版本
    - 安全机制: AES-128 加密
    - 支持连接数: 最多 2 个 LE 连接
    - Thread / Zigbee 版本: 支持 Thread 1.1 和 Zigbee 3.0
    - 频率范围: 2.360 GHz 至 2.483 GHz
    - 调制方式: GFSK (1 Mbps), OQPSK (250 Kbps)
    - 发射功率: +3.5 dBm
    - 接收灵敏度: 蓝牙低功耗模式下为 -95 dBm,IEEE 802.15.4 模式下为 -100 dBm
    - 电流消耗:
    - 发射(0 dBm,旁路模式): 14.7 mA
    - 发射(0 dBm,DCDC 启用,3.6 V 输入): 6.1 mA
    - 存储容量:
    - 嵌入式闪存: 512 KB
    - 随机存取内存: 128 KB
    - GPIO: 25 个通用输入输出口,其中 2 个专用模拟引脚
    - 模数转换器 (ADC): 16 位,采样率 500 KSPS
    - 温度范围: -40 °C 至 +85 °C

    产品特点和优势


    R41Z 模块的主要特点是高度集成性和低功耗。它集成了一个 DC-DC 转换器,使其能够在 0.9 V 至 4.2 V 的宽供电电压范围内直接工作,从而能够适应各种电源需求。此外,它支持多种无线协议,包括蓝牙低功耗、Thread 和 Zigbee,这使得它可以用于各种不同的物联网应用,如智能传感器网络、智能家居、健康监测设备等。

    应用案例和使用建议


    R41Z 模块非常适合于需要长距离无线通信的应用,如智能家居传感器节点、智能门锁等。建议在设计过程中充分考虑其宽泛的工作温度范围(-40 °C 至 +85 °C),确保模块在极端环境下的稳定运行。同时,可以利用其丰富的接口选项,如两个 SPI 接口和两个 I2C 接口,实现与其他外围设备的灵活连接。

    兼容性和支持


    R41Z 模块支持多种无线标准和协议,可以轻松集成到现有系统中。此外,制造商提供了详细的文档和技术支持,以帮助开发人员进行快速原型设计和测试。如有任何疑问或技术支持需求,可通过制造商的官方网站获取相关信息。

    常见问题与解决方案


    1. 问题: 如何进行固件更新?
    - 解决办法: 使用 NXP MCUXpresso SDK 和内置的调试接口(如 SWD)进行固件更新。

    2. 问题: 在电池电量较低时,模块表现如何?
    - 解决办法: R41Z 模块支持九种低功耗模式,可以在电池电量较低时切换到这些模式以节省能量。

    总结和推荐


    综上所述,R41Z 模块凭借其高度集成性、低功耗特性和广泛的无线协议支持,在物联网应用领域具有显著的优势。我们强烈推荐该模块用于各种需要高可靠性和多功能性的应用场景。无论是智能家居、健康监测设备还是工业自动化领域,R41Z 模块都能提供出色的性能和灵活性。

R41Z-EVAL参数

参数
安装方式 螺纹安装,贴片安装
零件状态 在售
包装方式 散装

R41Z-EVAL厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

R41Z-EVAL数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频配件 U-BLOX R41Z-EVAL R41Z-EVAL数据手册

R41Z-EVAL封装设计

查看详情并下载
Symbol
Footprint
3D Model
