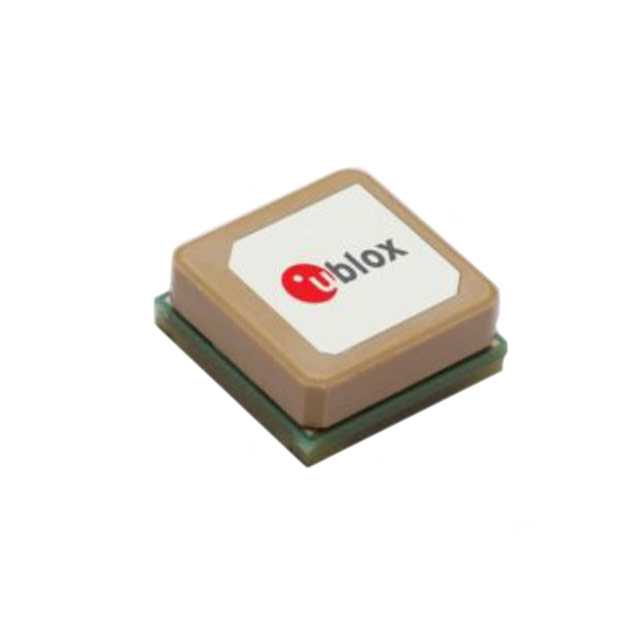

SAM-M8Q-0

产品分类: 开发板
厂牌: U-BLOX
产品描述: I2C,UART SMD(EP) 贴片安装
供应商型号: SYE-SAM-M8Q-0
供应商: 海外现货
标准整包数: 1
U-BLOX 开发板 SAM-M8Q-0

SAM-M8Q-0概述


    产品简介


    SAM-M8Q模块是u-blox公司开发的一款紧凑型GNSS(全球导航卫星系统)天线模块,支持同时接收多达三种不同的GNSS系统,包括GPS、Galileo和GLONASS。该模块易于设计集成,无需RF专业知识,且能够提供一致的高性能表现,无论安装方式如何。它的表面贴装器件(SMD)封装尺寸仅为15.5 x 15.5 x 6.3毫米,便于简单和自动化制造,非常适合工业和消费类应用。

    技术参数


    SAM-M8Q模块的主要技术参数如下:
    - 接收类型: 72通道u-blox M8引擎
    - 支持的GNSS信号频率: GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF, GLONASS L1OF, Galileo E1B/C
    - 电压范围: 2.7 V – 3.6 V
    - 接口: UART, USB, SPI, DDC(符合I²C标准)
    - 精度:
    - 时间脉冲信号的RMS误差: 99% @ 30 ns; 60 ns
    - 速度准确性: 0.05 m/s
    - 方向角准确性: 0.3度
    - 最大更新率: 10 Hz (GPS & GLONASS)
    - 首次定位时间(TTFF):
    - 冷启动: 26秒(GPS & GLONASS)
    - 热启动: 1秒(GPS & GLONASS)
    - 灵敏度: 跟踪与导航时-165 dBm (GPS & GLONASS),重捕获时-158 dBm (GPS & GLONASS)

    产品特点和优势


    SAM-M8Q模块的独特功能和优势包括:
    - 高敏感度和最小化首次定位时间
    - 多GNSS系统的并发接收能力
    - 支持QZSS, GAGAN, IMES以及WAAS, EGNOS, MSAS的增强
    - 包含嵌入式GNSS天线和低功耗设计,外形小巧,集成方便
    - 配备内置天线和LNA(低噪声放大器),以提高性能和抗干扰能力
    - 支持多种协议和接口,适应不同应用需求
    - 使用AEC-Q100认证芯片,并按ISO 16750标准进行系统级测试

    应用案例和使用建议


    SAM-M8Q模块的实际应用场景包括:
    - 无人机和自动驾驶汽车:利用其高精度定位能力进行导航和路线规划。
    - 智能交通系统:实现车辆的位置追踪和交通流量管理。
    - 精密农业:用于精准播种、施肥和灌溉等。
    使用建议:
    - 在强电磁干扰环境中使用时,可考虑增加外部屏蔽措施来提高信号稳定性。
    - 对于需要频繁切换GNSS系统的情况,确保配置正确的接收模式以获得最佳性能。
    - 考虑到初次使用时的时间脉冲信号误差较大,建议进行多次校准以获得更精确的测量结果。

    兼容性和支持


    SAM-M8Q模块具有良好的兼容性,可以与其他各种电子设备和系统无缝对接。
    - 它支持多种通信接口,如UART、USB、SPI和DDC,使得与各种控制器和微处理器的连接变得简单。
    - 用户还可以通过u-blox的AssistNow在线服务获取广播参数,以进一步提升定位精度和减少首次定位时间。

    常见问题与解决方案


    以下是一些常见的问题及其解决方法:
    - 问题1: 信号弱,难以定位。
    - 解决方案: 检查安装位置是否受到周围建筑或树木遮挡,尝试更换到更开阔的位置重新定位。

    - 问题2: 设备无法正常启动。
    - 解决方案: 确认电源电压是否在规定范围内,并检查所有连接是否正确无误。

    总结和推荐


    总体而言,SAM-M8Q模块凭借其高性能、高灵活性和易用性,在多个行业领域具有广泛的适用性。
    - 优点: 小巧的体积和强大的多系统支持能力;出色的抗干扰能力和定位精度;便捷的设计与低成本的生产集成。
    - 推荐: 强烈推荐给那些对精准定位和可靠通信有着高度需求的应用场合。无论是工业控制还是消费者电子产品,SAM-M8Q都能提供一个高效可靠的解决方案。

SAM-M8Q-0参数

参数
供电 -
芯片平台 -
运行内存 -
主频 -
协议 -
接口 I2C,UART
处理器 -
通用封装 SMD(EP)
安装方式 贴片安装
包装方式 卷带包装

SAM-M8Q-0厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

SAM-M8Q-0数据手册

厂牌 PDF简要描述 下载
U-BLOX 开发板 U-BLOX SAM-M8Q-0 SAM-M8Q-0数据手册

SAM-M8Q-0封装设计

查看详情并下载
Symbol
Footprint
3D Model
