首页  >  产品百科  >  BMD-341-A-R

BMD-341-A-R

产品分类: 射频模块
厂牌: U-BLOX
产品描述: 5.4mA 5.3mA~13.6mA -103dBm Antenna Not Included,U.FL nRF52840 贴片安装
供应商型号: SYE-BMD-341-A-R
供应商: 海外现货
标准整包数: 1

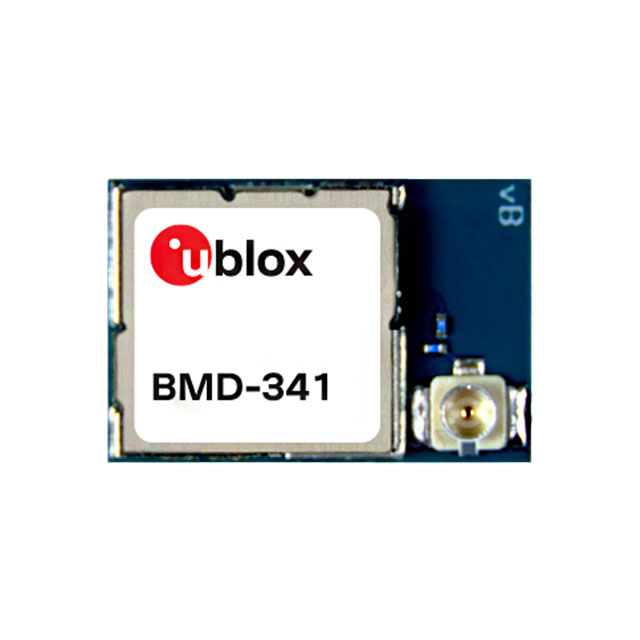

U-BLOX 射频模块 BMD-341-A-R

BMD-341-A-R概述


    产品简介


    BMD-341模块
    BMD-341是一个独立的蓝牙5低功耗和IEEE 802.15.4模块,适用于便携式、超低功耗嵌入式系统。通过集成Nordic Semiconductor nRF52840系统级芯片(SoC),该模块提供了完整的无线通信解决方案。借助于Arm® Cortex®-M4处理器、集成的2.4 GHz收发器和一个U.FL外部天线接口,BMD-341为设计者提供了一个简化设计、降低成本且易于开发的方案。主要功能包括蓝牙5低功耗连接、同时支持蓝牙mesh和Thread/Zigbee协议,使得该模块适用于气候控制、照明产品、安全与安保、智能家居设备、互联网应用、远程控制、低功耗传感器网络、环境监控等多种领域。

    技术参数


    核心参数
    - 蓝牙版本:蓝牙5低功耗
    - 频率范围:2.360 GHz 至 2.500 GHz
    - 功率等级:最大发射功率+11 dBm
    - 接收灵敏度:–96 dBm(蓝牙低功耗模式,LE 1M PHY)
    - 接口:SPI Master/Slave x 4, Quad SPI x 1, UART x 2, I2C x 2, GPIO x 48, I2S x 1, PWM x 16, PDM x 1, USB 2.0 x 1
    电源参数
    - 供电电压:VCC: 1.7 V 至 3.6 V, VCCH: 2.5 V 至 5.5 V, VBUS: 4.35 V 至 5.5 V
    - 系统关闭电流:0.4 µA, 系统开启电流:0.97 µA
    - 工作温度范围:–40 °C 至 +85 °C
    其他关键参数
    - 集成的硬件加速AES-128加密
    - 真随机数生成器
    - 支持Nordic Semiconductor的SoftDevice

    产品特点和优势


    BMD-341模块的主要优势在于其高集成度、强大的处理能力以及低功耗。它具备完整的RF解决方案,并能支持多种无线通信协议,如蓝牙5低功耗、Thread、Zigbee等。这些特点使其特别适合于对成本敏感且需要复杂功能的产品。此外,通过采用Arm® Cortex®-M4处理器和Arm® TrustZone® Cryptocell 310安全技术,BMD-341还能提供高性能的安全保障。

    应用案例和使用建议


    应用场景
    - 智能家居设备,如智能灯泡、恒温器等
    - 安全监控系统,如门锁和安防摄像头
    - 工业自动化系统,如工厂内的传感器和执行器
    使用建议
    - 在设计时应注意RF布局的合理性,以确保最佳的信号传输效果。
    - 考虑到功耗管理,建议使用低功耗模式,特别是在长时间无交互的场景下。
    - 为了保证安全通信,可以利用模块内置的AES-128硬件加密功能。

    兼容性和支持


    BMD-341模块与BMD-300系列保持针脚兼容,便于产品迭代升级。Nordic Semiconductor提供开发工具和技术文档支持,有助于加速开发过程。

    常见问题与解决方案


    常见问题及解决方法
    - 问题1:启动时无法识别模块
    - 解决方法: 检查电源连接是否正确,确认VCC、VCCH和VBUS供电正常。

    - 问题2:蓝牙连接不稳定
    - 解决方法: 检查周围环境是否存在干扰源,并尝试调整天线位置或更换更优的天线。

    总结和推荐


    BMD-341作为一个高度集成的多功能无线通信模块,能够满足多样化的应用需求。它的强大性能、灵活性以及易用性使其成为众多嵌入式系统设计师的理想选择。结合Nordic Semiconductor的强大生态系统和支持,BMD-341无疑是一款值得推荐的产品。

BMD-341-A-R参数

参数
芯片平台 nRF52840
数据速率 -
功耗 -
发射功率 -
频段 -
灵敏度 -103dBm
接收电流 5.4mA
调制方式 -
工作电压 -
发射电流 5.3mA~13.6mA
天线形式 Antenna Not Included,U.FL
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BMD-341-A-R厂商介绍

u-blox是一家总部位于瑞士的全球领先的定位和无线通信技术提供商,专注于为汽车、工业、消费电子等领域提供高精度定位解决方案和无线通信模块。公司成立于1997年,在全球设有多个研发中心和销售网络。

u-blox的主营产品分为两大类:定位产品和无线通信产品。定位产品包括GNSS(全球导航**系统)模块、天线和高精度定位系统,广泛应用于汽车导航、无人机、智能交通、农业等领域。无线通信产品包括蜂窝模块、短距离无线模块(如Wi-Fi、蓝牙、Zigbee等)和无线局域网模块,应用于物联网、远程监控、智能穿戴设备等领域。

u-blox的优势在于其产品的高精度、低功耗和高可靠性。公司不断研发创新,提供多种技术组合的解决方案,满足不同行业和应用场景的需求。此外,u-blox还提供全面的技术支持和定制服务,帮助客户快速实现产品上市。

BMD-341-A-R数据手册

厂牌 PDF简要描述 下载
U-BLOX 射频模块 U-BLOX BMD-341-A-R BMD-341-A-R数据手册

BMD-341-A-R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 9.8704 ¥ 82.714
50+ $ 9.3744 ¥ 78.5575
库存: 1130
起订量: 31 增量: 1000
交货地:
最小起订量为:10
合计: ¥ 827.14
