首页  >  产品百科  >  443945.001

443945.001

产品分类: 同轴线缆
厂牌: BELDEN
产品描述:
供应商型号: 5102123
供应商: 海外现货
标准整包数: 100

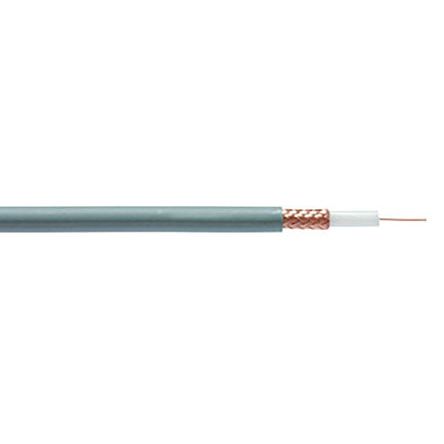

BELDEN 同轴线缆 443945.001

443945.001概述

    RG59 同轴电缆技术手册

    产品简介


    RG59同轴电缆是一种适用于模拟视频传输和闭路电视(CCTV)系统的电子元器件。它的主要功能是确保信号在传输过程中的完整性,常用于室内安装。RG59同轴电缆因其高可靠性、良好的信号传输能力以及宽泛的工作温度范围,在许多视频监控系统和安防领域得到广泛应用。

    技术参数


    以下为RG59同轴电缆的关键技术规格:
    - 导体规格:直径0.813毫米(AWG20),实心裸铜材料。
    - 绝缘层:泡沫聚乙烯(Foamed PE),绝缘直径为3.68毫米。
    - 屏蔽层:编织铜线,覆盖率高达95%。
    - 外护套:阻燃聚氯乙烯(FRNC),颜色为灰色,厚度为0.8毫米。
    - 总体直径:5.90毫米。
    - 电气特性:
    - 特性阻抗:75欧姆。
    - 导体电阻:32.81欧姆/千米。
    - 屏蔽电阻:11.484欧姆/千米。
    - 电容:53.5皮法/米。
    - 延迟时间:4.0纳秒/米。
    - 传播速度:83%光速。
    - 测试电压:导体到屏蔽层:2500VDC,持续3秒。
    - 频率特性:
    - 1 MHz时衰减量:0.98 dB/100米。
    - 10 MHz时衰减量:2.95 dB/100米。
    - 1 GHz时衰减量:27.9 dB/100米。

    产品特点和优势


    RG59同轴电缆具备以下优势:
    - 优良的信号传输能力:能够在长距离内保持信号的完整性。
    - 高效的屏蔽效果:编织铜线的高覆盖率有效防止外部干扰。
    - 阻燃性能:阻燃聚氯乙烯外护套提高了安全性。
    - 耐温性强:可在-30℃至+70℃的温度范围内稳定工作。
    - 机械强度高:可承受一定的弯曲应力。

    应用案例和使用建议


    RG59同轴电缆广泛应用于视频监控系统、安全防护系统等室内环境中。为了最大化其性能,以下是一些建议:
    - 适当布线:在安装过程中,应尽量减少弯折以避免信号损失。
    - 合理搭配设备:选择适合的同轴连接头和配件以保证接口质量。
    - 注意散热:在高温环境下安装时,应注意电缆的散热问题。

    兼容性和支持


    RG59同轴电缆与大多数标准同轴连接器兼容,例如BNC接头等。此外,制造商Belden提供全面的技术支持和售后服务,以确保客户能够充分利用产品性能并及时解决问题。

    常见问题与解决方案


    - 问题1:安装过程中出现信号丢失现象。
    - 解决办法:检查布线是否存在过度弯折或损坏的情况;确保所有连接器紧固无误。

    - 问题2:信号质量下降,画面噪点增多。
    - 解决办法:确认电缆屏蔽层完好无损,且与接地良好连接;考虑升级至更高级别的同轴电缆如RG6。

    总结和推荐


    综上所述,RG59同轴电缆是一款性能卓越的电子元器件,适用于各种视频传输需求。其在信号传输、屏蔽效果、耐温性能等方面表现优异,适用于多种应用场景。对于需要进行室内视频监控的项目,强烈推荐使用此款产品。

443945.001参数

参数
长*宽*高 100m(长度)

443945.001厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

443945.001数据手册

厂牌 PDF简要描述 下载
BELDEN 同轴线缆 BELDEN 443945.001 443945.001数据手册

443945.001封装设计

查看详情并下载
Symbol
Footprint
3D Model
