首页  >  产品百科  >  83004001100

83004001100

产品分类: 单芯线缆
厂牌: BELDEN

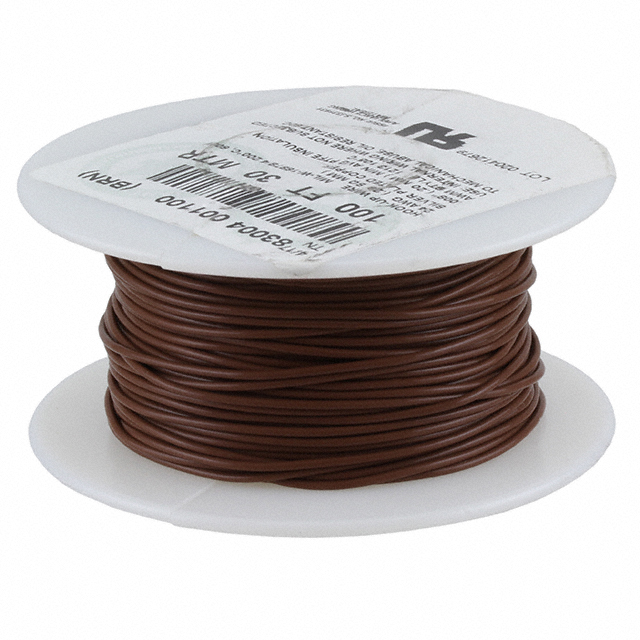

产品描述: Hook-up Wire 24AWG 30.48m 1.1mm Silver Coated Copper Brown 600VAC 10A
供应商型号:
供应商:
标准整包数: 0
BELDEN 单芯线缆 83004001100

83004001100概述

    电子元器件产品技术手册

    1. 产品简介


    产品类型:银镀铜导体绝缘线(型号:83004)
    主要功能:该产品主要用于电子设备内部连接,提供可靠的信号传输和电力传输。由于其卓越的耐温性和电气特性,特别适合在极端环境中使用。
    应用领域:广泛应用于航空航天、军事、工业控制、通信设备等领域,适用于要求高可靠性、高耐温性的场合。

    2. 技术参数


    - 导体参数
    - 导体规格:#24 AWG
    - 导体结构:7×32股银镀铜导体(SPC)

    - 绝缘层
    - 绝缘材料:四氟乙烯(TFE)Teflon
    - 绝缘厚度:0.010英寸

    - 电缆整体
    - 外径:0.044英寸
    - 运行温度范围:-70°C至+200°C

    - 电气特性
    - 额定电压:600 Vrms
    - 最大电流:3.3安培
    - 直流电阻:24.000Ω/1000英尺
    - 机械特性
    - 单位长度重量:2磅/1000英尺
    - 适用标准及认证
    - UL Rating:105°C
    - 环保认证:符合欧盟RoHS指令、ELV指令、REACH法规等

    3. 产品特点和优势


    - 卓越的耐温性能:能够在-70°C至+200°C的极端温度范围内稳定运行,适用于恶劣环境。
    - 高质量绝缘材料:采用Teflon作为绝缘材料,具有优异的化学稳定性,防油、防水、耐腐蚀。
    - 高电流承载能力:最大电流可达3.3安培,适合大功率应用场合。
    - 多种颜色选择:提供红、黄、蓝等多种颜色,便于识别和布线。

    4. 应用案例和使用建议


    应用案例:
    - 航空航天:用于飞机内部线路连接,要求高可靠性和耐高温。
    - 工业控制:用于工厂自动化设备内部连接,要求耐腐蚀和高电流承载能力。
    使用建议:
    - 在极端环境下使用时,确保电缆不会受到物理损伤。
    - 由于其高电流承载能力,布线时需注意散热问题,避免过热。
    - 鉴于其卓越的耐温性能,可以在某些对温度要求严格的场合中替代其他类型的电缆。

    5. 兼容性和支持


    - 兼容性:该产品可以与大多数工业标准的连接器和设备兼容,广泛应用于各种不同类型的电子设备中。
    - 厂商支持:Belden公司提供全面的技术支持和售后服务,包括产品咨询、安装指导、故障排查等服务。

    6. 常见问题与解决方案


    - 问题1:电缆在高温下变硬,无法弯曲。
    - 解决办法:检查电缆存放环境,确保在适宜温度下储存,避免长时间暴露在高温环境下。

    - 问题2:直流电阻过高,影响电流传输效率。
    - 解决办法:确认安装过程中没有损坏导体,并按照标准进行正确的接线操作。

    7. 总结和推荐


    总结:
    83004型银镀铜导体绝缘线凭借其卓越的耐温性能、高质量的绝缘材料和多种颜色选择,在多个领域表现出色。其高电流承载能力和广泛的应用范围使其成为众多电子设备的优选材料。
    推荐:
    鉴于该产品在各类应用中的优异表现,强烈推荐给需要高性能、高可靠性的电子设备制造商和工程商。同时,对于特定领域的客户(如航空航天、工业控制等),这款产品更是不可或缺的选择。

83004001100参数

参数
100.0' (30.5m)
零件状态 在售

83004001100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

83004001100数据手册

厂牌 PDF简要描述 下载
BELDEN 单芯线缆 BELDEN 83004001100 83004001100数据手册

83004001100封装设计

查看详情并下载
Symbol
Footprint
3D Model
