7805 010500

产品分类: 同轴线缆
厂牌: BELDEN
产品描述:
供应商型号: 2824225
供应商: 海外现货
标准整包数: 152

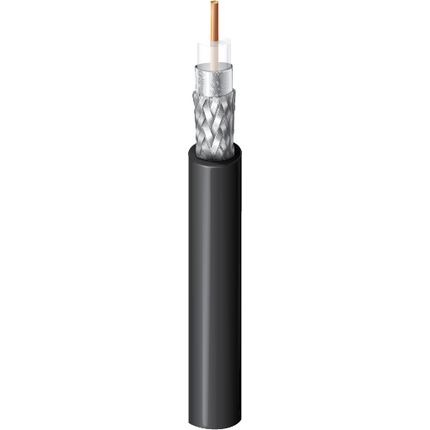

BELDEN 同轴线缆 7805 010500

7805 010500概述


    产品简介


    RG-174型同轴电缆是一种广泛应用在通信领域的电子元器件。它采用25 AWG(美国线规)固态裸铜导体,直径为0.018英寸。电缆内部采用聚乙烯绝缘材料,外部包裹着贝尔杜箔(Beldfoil®)和镀锡铜编织屏蔽层(屏蔽率为90%),并以聚氯乙烯(PVC)作为外护套。RG-174型同轴电缆主要用于无线通信、安防监控系统、工业自动化等领域。

    技术参数


    - 导体规格:
    - 导体类型:固态裸铜
    - 导体直径:0.018英寸
    - 线规:25 AWG
    - 绝缘层:
    - 绝缘材料:聚乙烯(PE)
    - 绝缘层直径:0.061英寸
    - 屏蔽层:
    - 屏蔽材料:贝尔杜箔(100%覆盖)+ 镀锡铜编织(90%覆盖)
    - 外护套:
    - 材料:聚氯乙烯(PVC)
    - 机械特性:
    - 工作温度范围:-40°C 至 +80°C
    - 最大拉力:16磅
    - 最小弯曲半径:1.250英寸
    - 电气特性:
    - 阻抗:50Ω
    - 特性阻抗:50Ω
    - 电感:0.077 µH/英尺
    - 电容:31.2 pF/英尺
    - 延迟时间:1.54 ns/英尺
    - 最大电压驻波比(VSWR):1.25:1
    - 传输功率:
    - 30 MHz时:216 W
    - 50 MHz时:154 W
    - 150 MHz时:74 W
    - 220 MHz时:57 W
    - 450 MHz时:34 W
    - 900 MHz时:21 W
    - 1500 MHz时:14 W
    - 1800 MHz时:13 W
    - 2000 MHz时:12 W
    - 2500 MHz时:10 W
    - 3000 MHz时:9 W
    - 3500 MHz时:8 W
    - 4500 MHz时:7 W
    - 5800 MHz时:5 W
    - 6000 MHz时:5 W

    产品特点和优势


    - 高屏蔽效果:贝尔杜箔和镀锡铜编织双层屏蔽设计确保了极高的电磁干扰(EMI)屏蔽能力,适用于对信号干扰敏感的应用环境。
    - 优异的温度适应性:工作温度范围广,可承受极端环境下的工作要求。
    - 低衰减特性:低损耗聚乙烯绝缘层减少了信号传输过程中的能量损失,保持信号完整性。
    - 广泛适用性:适用于多种高频信号传输场合,如无线通信、视频监控等。

    应用案例和使用建议


    应用场景:
    - 无线通信基站的天馈线系统
    - 视频监控系统的信号传输
    - 工业自动化控制系统的信号传输
    使用建议:
    - 在安装过程中,尽量避免电缆受到过度弯曲或拉伸,以免损坏内部结构。
    - 确保连接头和接插件的质量,以减少接触电阻。
    - 安装完成后,定期检查屏蔽层的完整性和连接处的稳定性,确保长期可靠的信号传输。

    兼容性和支持


    RG-174型同轴电缆具有良好的兼容性,可以与大多数常见的RF连接器和设备匹配。厂商提供了详细的技术支持文档和售后服务,帮助用户解决使用中遇到的问题。

    常见问题与解决方案


    - 问题:信号传输过程中出现干扰
    - 解决方案:检查屏蔽层是否完好无损,如有损坏及时更换新的电缆。

    - 问题:电缆弯曲半径过小导致断裂
    - 解决方案:严格按照制造商提供的最小弯曲半径进行布线,避免电缆受到过度弯折。

    总结和推荐


    总结:
    RG-174型同轴电缆凭借其出色的电气性能和机械特性,在高频信号传输应用中表现出色。其优异的屏蔽效果和宽广的工作温度范围使其成为许多关键应用的理想选择。
    推荐:
    鉴于其在多方面的优异表现,我们强烈推荐RG-174型同轴电缆用于需要可靠高频信号传输的各类应用场景。

7805 010500参数

参数
长*宽*高 152.4m(长度)
零件状态 在售

7805 010500厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

7805 010500数据手册

厂牌 PDF简要描述 下载
BELDEN 同轴线缆 BELDEN 7805 010500 7805 010500数据手册

7805 010500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6919.7975
库存: 0
起订量: 152 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
