首页  >  产品百科  >  9985 005100

9985 005100

产品分类: 单芯线缆
厂牌: BELDEN

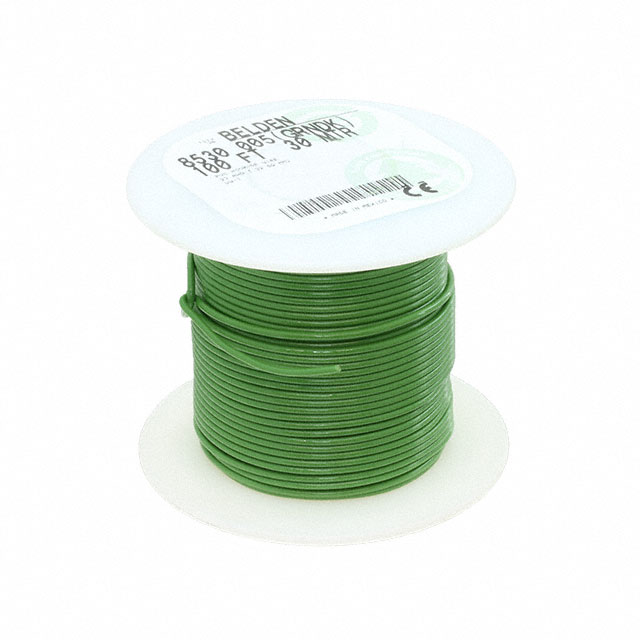

产品描述: Hook-up Wire 26AWG 30.48m 0.99mm Tinned Copper Green 300VAC 5A
供应商型号: 566-9985-100-05
供应商: Mouser
标准整包数: 1
BELDEN 单芯线缆 9985 005100

9985 005100概述

    电子元器件产品技术手册

    1. 产品简介


    本产品是一款用于连接和布线应用的电子元器件——80°C 300V RMS的UL认证AWM 1061电线。这款电线采用镀锡铜导体和聚氯乙烯(PVC)绝缘材料,特别适合需要高可靠性的各种应用场合。它的主要功能包括提供稳定的电连接和出色的机械性能,适用于工业自动化、电信设施以及任何需要稳定电连接的领域。

    2. 技术参数


    - 导体参数
    - 导体规格:#26 AWG
    - 导体结构:7x34 绞合
    - 导体材质:镀锡铜(TC)
    - 绝缘层参数
    - 绝缘材料:聚氯乙烯(PVC)
    - 绝缘壁厚:0.254 mm
    - 整体尺寸
    - 外径:0.991 mm
    - 每千米重量:2.232 公斤
    - 电气参数
    - 额定电压:300 V RMS
    - 最大工作温度:80°C
    - 认证标准
    - UL 认证:UL AWM 1061,300 V RMS
    - CSA 认证:CSA AWM I, A/B,300 V RMS
    - 环保认证:符合欧盟RoHS指令、ELV指令、WEEE指令、BFR指令等

    3. 产品特点和优势


    - 高可靠性:采用镀锡铜导体,延长了使用寿命并提高了抗腐蚀性。
    - 机械强度高:半硬质PVC绝缘层,具备优良的耐磨性和抗拉伸性。
    - 广泛的应用范围:适用于工业控制、建筑自动化、电信设备等多个领域。
    - 合规性强:通过多项国际认证,确保产品符合不同地区的法规要求。

    4. 应用案例和使用建议


    - 应用场景:在工业自动化系统中,可用于机器间的连接;在电信基础设施中,可用作通信电缆的一部分。
    - 使用建议:根据具体应用选择合适的颜色和长度规格,建议定期检查电缆是否有损坏,以确保安全和稳定运行。

    5. 兼容性和支持


    - 兼容性:该产品与市面上常见的连接器和配件高度兼容,可广泛应用于各类设备中。
    - 支持和服务:制造商提供详细的安装指导和技术支持服务,帮助客户解决使用过程中可能遇到的问题。

    6. 常见问题与解决方案


    - 问题1:电缆断裂
    - 解决方案:检查电缆是否有物理损伤,如有必要请更换新电缆。

    - 问题2:无法正确连接
    - 解决方案:确保连接端口干净无污渍,并使用适当的工具进行连接。

    7. 总结和推荐


    总的来说,这款80°C 300V RMS的UL认证AWM 1061电线在性能、可靠性及合规性方面表现优异,适用于多种工业应用。其优异的电气特性和广泛的适用性使其在市场上具有较高的竞争力。因此,强烈推荐给需要高质量电缆解决方案的客户。

9985 005100参数

参数
100.0' (30.5m)
零件状态 在售

9985 005100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9985 005100数据手册

厂牌 PDF简要描述 下载
BELDEN 单芯线缆 BELDEN 9985 005100 9985 005100数据手册

9985 005100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 107.3412 ¥ 979.5957
2+ $ 99.2088 ¥ 905.3796
10+ $ 90.9036 ¥ 829.5862
25+ $ 82.614 ¥ 753.9354
50+ $ 78.4455 ¥ 715.8937
100+ $ 74.4555 ¥ 679.4809
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 979.59
