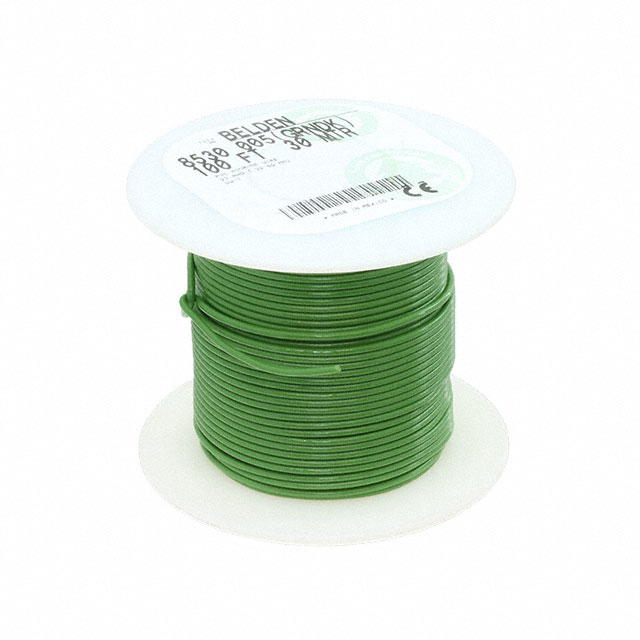

83029 005100

产品分类: 单芯线缆
厂牌: BELDEN
产品描述: Hook-up Wire 18AWG 30.48m 1.98mm Silver Coated Copper 300VAC 9.2A
供应商型号: ET-4262806
供应商: 海外现货
标准整包数: 1
BELDEN 单芯线缆 83029 005100

83029 005100概述

    电子元器件产品技术手册:83029型号铜导线

    1. 产品简介


    83029型号是一种用于连接或引线的铜导线,符合UL AWM Style 1180标准。它采用了18 AWG(19x30)银镀铜绞合导体,外部采用TFE(聚四氟乙烯)绝缘材料,具有耐高温、耐腐蚀的特点。这款导线适用于工业自动化、仪器仪表及各种高压电气设备等领域。

    2. 技术参数


    | 参数 | 描述 |

    | 导体规格 | 18 AWG,19x30绞合,银镀铜 |
    | 绝缘材料 | TFE(聚四氟乙烯) |
    | 外径 | 0.078英寸 |
    | 壁厚 | 0.015英寸 |
    | 阻抗 | 每千英尺5.75欧姆 |
    | 额定电流 | 9.2安培(根据Mil-Std-975M Table 3.16计算) |
    | 额定电压 | 300V RMS |
    | 工作温度范围 | -70°C至+200°C |
    | 材质认证 | 符合EU RoHS、WEEE、ELV、BFR等多项环保法规 |
    | 阻燃等级 | UL VW-1等级 |

    3. 产品特点和优势


    - 高耐温性:能够在-70°C到+200°C范围内稳定工作,特别适合在极端环境中使用。
    - 优异的电气性能:具备较低的导体电阻率和良好的机械强度,确保电流传输稳定可靠。
    - 环保材料:采用无卤素材料制造,符合多项国际环保标准。
    - 广泛应用:适用于多种工业环境,特别是需要高可靠性电气连接的应用场景。

    4. 应用案例和使用建议


    - 工业自动化:适用于工厂自动化设备内部布线,提高系统的稳定性。
    - 仪表控制:可用于仪表和传感器的信号传输线路,提升测量精度。
    - 高压电气设备:适合作为高电压设备的连接线,保证电路安全。
    使用建议:
    - 在进行布线时,要确保导线不与锋利边缘直接接触,避免磨损。
    - 安装时应考虑导线弯曲半径,以防止绝缘层损坏。
    - 使用期间定期检查导线状态,如发现破损应及时更换。

    5. 兼容性和支持


    该产品已通过UL和MIL-W-16878/5等多项认证,与多种标准电气系统兼容。厂商提供全面的技术支持,包括安装指导、故障排查等服务。

    6. 常见问题与解决方案


    - 问题一:导线过热
    - 解决方案:检查导线是否符合应用要求,确保不超过最大电流限制。

    - 问题二:绝缘层损坏
    - 解决方案:避免导线过度弯曲或挤压,选择合适的弯曲半径并定期检查绝缘层状态。

    7. 总结和推荐


    83029型号导线凭借其出色的电气性能、高耐温特性和环保材料,在众多工业应用中展现出强大的竞争力。推荐在需要高可靠性和环境适应性的场景中使用,能够有效提升系统的整体性能。

83029 005100参数

参数
100.0' (30.5m)
零件状态 在售

83029 005100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

83029 005100数据手册

厂牌 PDF简要描述 下载
BELDEN 单芯线缆 BELDEN 83029 005100 83029 005100数据手册

83029 005100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 126.61 ¥ 1155.4429
5+ $ 113.5792 ¥ 1036.5241
10+ $ 111.3172 ¥ 1015.8806
库存: 1
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1155.44
