84316 001100

产品分类: 同轴线缆
厂牌: BELDEN
产品描述: Coaxial Cable Braid Tetrafluoroethylene 26AWG 2.48mm 900VAC Brown 30.48m
供应商型号: ET-2764883
供应商: 海外现货
标准整包数: 1

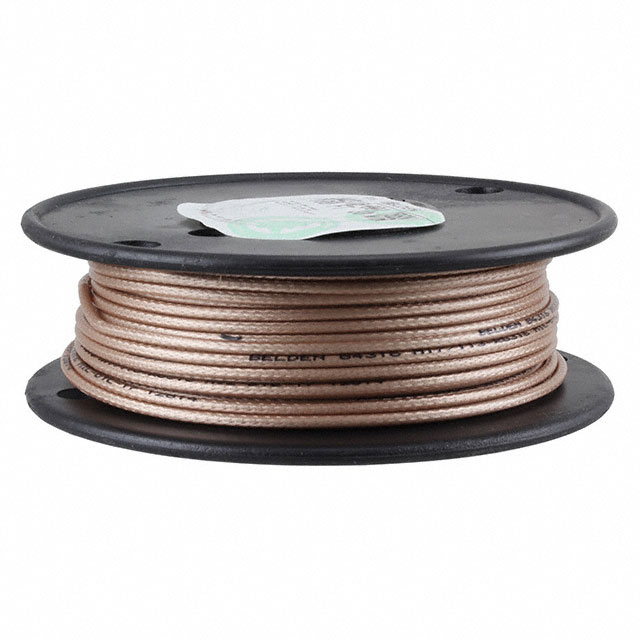

BELDEN 同轴线缆 84316 001100

84316 001100概述


    产品简介


    84316 Mil-Spec Coax电缆是一款专为航天无线通信设计的高性能同轴电缆。该产品采用50欧姆阻抗设计,型号为RG-316,导线直径为26 AWG,采用银覆铜包钢(SCCS)材料制成,绝缘层使用聚四氟乙烯(PTFE),外层屏蔽采用95%的银覆铜编织网,外部则采用氟化乙烯丙烯(FEP)包覆。该产品是非军规合格产品(non-QPL),适用于商业用途。

    技术参数


    - 阻抗:50 Ohm
    - 型号:RG-316
    - 导体:26 AWG,7x34,银覆铜包钢(SCCS),直径约0.020英寸
    - 绝缘层:聚四氟乙烯(PTFE),厚度约1.5mm,颜色为白色
    - 外层屏蔽:95%银覆铜编织网
    - 外层包覆:氟化乙烯丙烯(FEP),厚度约2.5mm
    - 总体电缆直径:约0.098英寸(2.5mm)
    - 电压额定值:900V
    - 操作温度范围:-70°C至+200°C
    - 最小弯曲半径:1英寸(25毫米)
    - 最大拉力:27磅(12公斤)
    - 单位重量:每1000英尺10磅

    产品特点和优势


    - 高可靠性:适用于极端温度条件,可承受-70°C至+200°C的广泛温度范围。
    - 低损耗:良好的介电常数,频率范围内的插入损耗低,保证信号传输质量。
    - 屏蔽效果优秀:95%的银覆铜编织网屏蔽层有效降低电磁干扰和噪声。
    - 耐环境性:符合欧盟环保法规(RoHS、REACH等),具备良好的室内室外环境适应能力。
    - 安装便利:提供多种长度选择,方便不同场合的应用需求。

    应用案例和使用建议


    该电缆广泛应用于航天无线通信领域,例如卫星通信系统、无人机遥控、雷达系统等。由于其出色的屏蔽性能和宽温范围特性,非常适合户外及高空作业场景。为了确保最佳性能,在安装过程中需要注意:
    - 确保弯曲半径不小于1英寸,避免损坏电缆。
    - 在高频应用场合下,注意选择合适长度以减少信号衰减。

    兼容性和支持


    该产品已获得欧盟CE认证、RoHS指令和REACH合规,同时支持中国RoHS II标准,可满足全球范围内对环保要求较高的应用场景。制造商提供全面的技术支持和售后服务,帮助用户解决可能遇到的问题。

    常见问题与解决方案


    1. 问:如何正确测量电缆长度?
    - 答:使用激光测距仪进行精确测量,确保读数准确无误。
    2. 问:电缆信号衰减过大怎么办?
    - 答:检查连接点是否松动或接触不良,重新压接接头并测试信号质量。
    3. 问:弯曲时出现破损现象如何处理?
    - 答:遵循最小弯曲半径要求,避免强行弯折电缆;必要时可使用专业工具辅助安装。

    总结和推荐


    综上所述,84316 Mil-Spec Coax电缆凭借其卓越的电气特性和坚固耐用的机械结构,在航天无线通信领域具有显著的应用价值。尽管价格相对较高,但其优异性能和长期稳定性使其成为众多高端应用的理想选择。因此,我们强烈推荐此款电缆用于各类对信号传输质量和环境适应性要求较高的场合。

84316 001100参数

参数
100.0' (30.48m)
零件状态 在售

84316 001100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

84316 001100数据手册

厂牌 PDF简要描述 下载
BELDEN 同轴线缆 BELDEN 84316 001100 84316 001100数据手册

84316 001100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 406.3259 ¥ 3433.4538
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3433.45
