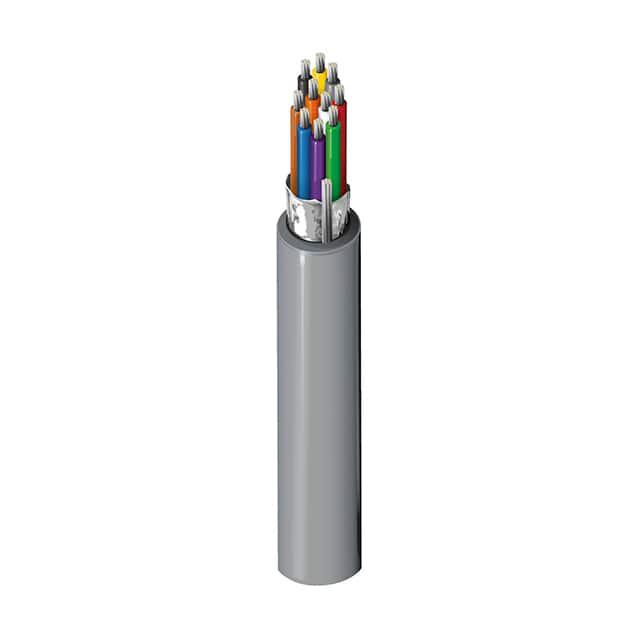

9540 060100

产品分类: 多芯线缆
厂牌: BELDEN
产品描述: Computer Cable Tape Semi Rigid Polyvinyl Chloride 10Conductors 24AWG 6.19mm 300VAC Chrome 30.48m
供应商型号: 1284277
供应商: element14
标准整包数: 1
BELDEN 多芯线缆 9540 060100

9540 060100概述


    产品简介


    Belden 9540多芯计算机电缆是一款专为EIA RS-232应用设计的高性能电缆。该电缆包含10根导体,每根导体采用24 AWG绞合镀锡铜线,总绝缘材料为聚氯乙烯(PVC),并且具备高屏蔽性能,以确保信号传输的稳定性与可靠性。该类产品广泛应用于工业自动化、计算机网络、控制系统等领域,是实现高速数据传输的理想选择。

    技术参数


    - 导体
    - 导体规格:24 AWG绞合(7x32)镀锡铜
    - 总导体数量:10根
    - 导体直径:0.244英寸
    - 导体至导体的标称电容:30 pF/英尺
    - 导体直流电阻:25 Ohms/1000英尺
    - 绝缘层
    - 绝缘材料:PVC
    - 绝缘层厚度:0.010英寸
    - 外屏蔽层
    - 屏蔽材料:Beldfoil铝箔-聚酯带(100%覆盖)
    - 屏蔽层直流电阻:18 Ohms/1000英尺
    - 外护套
    - 外护套材料:PVC
    - 外护套壁厚:0.032英寸
    - 机械特性
    - 工作温度范围:-30°C 至 +80°C
    - 最大推荐拉力:55磅
    - 最小弯曲半径:2.500英寸
    - 电气特性
    - 额定电压:300 VRMS
    - 额定电流:每根导体1.75安培@25°C

    产品特点和优势


    Belden 9540多芯计算机电缆具备多项显著的优势。首先,它采用了高导电性的镀锡铜作为导体材料,能够有效降低信号传输过程中的损耗,保证数据传输的高效稳定。其次,该电缆拥有100%覆盖的Beldfoil铝箔-聚酯带屏蔽层,能有效抵抗电磁干扰,适合在各种复杂环境中使用。此外,其独特的机械结构设计使得电缆在高强度的应用场合下仍能保持良好的性能。

    应用案例和使用建议


    该电缆在工业自动化、计算机网络等领域得到了广泛应用。例如,在制造工厂的自动化控制系统中,9540电缆用于连接PLC、传感器和其他设备,实现了高速、可靠的信号传输。为了确保最佳性能,建议在安装过程中注意以下几点:
    - 保持适当的弯曲半径,避免过度弯折。
    - 避免将电缆暴露在过高的温度环境下。
    - 确保接地良好,防止电磁干扰影响信号传输。

    兼容性和支持


    Belden 9540多芯计算机电缆符合UL Style 2464标准,并且通过了多项认证,如CE标志、RoHS合规等。这些认证保证了产品的质量和安全性。Belden提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时有效的帮助。

    常见问题与解决方案


    1. 问题:信号传输不稳定
    - 解决方案:检查电缆接头是否紧固,确认接地是否良好。

    2. 问题:电缆过热
    - 解决方案:确保电缆周围环境温度不超过规定范围,避免电缆过度弯折。

    总结和推荐


    Belden 9540多芯计算机电缆凭借其出色的性能、高可靠性和广泛的应用场景,成为EIA RS-232通信领域的理想选择。无论是工业自动化还是计算机网络,这款电缆都能提供稳定高效的信号传输服务。强烈推荐使用此产品来满足您的应用需求。

9540 060100参数

参数
100.0' (30.5m)
零件状态 在售

9540 060100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9540 060100数据手册

厂牌 PDF简要描述 下载
BELDEN 多芯线缆 BELDEN 9540 060100 9540 060100数据手册

9540 060100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 366.709 ¥ 3253.5153
10+ $ 330.0487 ¥ 2928.2583
30+ $ 276.5872 ¥ 2453.9368
库存: 11
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 3253.51
