83006 009100

产品分类: 单芯线缆
厂牌: BELDEN
产品描述: Hook-up Wire 22AWG 30.48m 1.3mm Silver Coated Copper 600VAC 4.5A
供应商型号: 1352522
供应商: 海外现货
标准整包数: 1

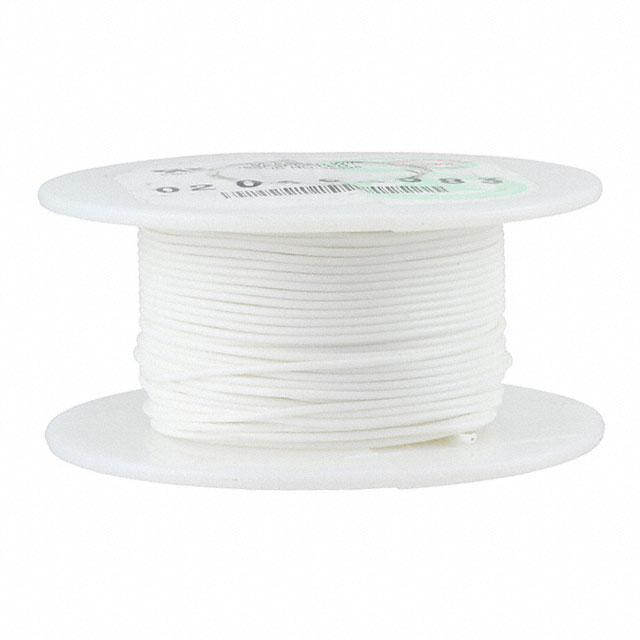

BELDEN 单芯线缆 83006 009100

83006 009100概述

    电子元器件产品技术手册

    1. 产品简介


    产品类型:83006接线/引线,UL AWM Style 1213
    主要功能:此电子元器件是一种带有银涂层铜导体和挤出TFE(聚四氟乙烯)绝缘层的接线/引线。适用于各种工业和消费电子产品中。
    应用领域:广泛应用于高要求的工业和商业应用中,例如飞机、汽车、医疗设备及工业控制系统等。

    2. 技术参数


    - 导体:
    - 规格:#22 AWG
    - 缠绕方式:19x34 SPC - 银涂层铜
    - 绝缘材料:
    - 材料:TFE - 聚四氟乙烯
    - 绝缘壁厚:0.010英寸
    - 总体电缆:
    - 外径:0.050英寸
    - 机械特性:
    - 工作温度范围:-70°C 至 +200°C
    - 每1000英尺重量:4磅
    - 电气特性:
    - 导体直流电阻:15.750 Ω/1000英尺(20°C时)
    - 最大操作电压:600 VRMS(根据MIL-W-16878/4标准)
    - 标准和合规性:
    - UL等级:105°C
    - RoHS II: 是
    - CE标志: 是
    - ELV指令:是
    - WEEE指令:是
    - BFR指令:是

    3. 产品特点和优势


    - 高温耐受性:工作温度范围广,可达-70°C至+200°C,确保在极端环境下仍能稳定运行。
    - 卓越的电气性能:低直流电阻和高电压承受能力使其成为高频和高可靠性应用的理想选择。
    - 抗化学腐蚀:采用TFE材料作为绝缘层,具有出色的化学稳定性,可在多种化学环境中稳定工作。
    - 符合多项标准:符合UL、RoHS、CE等多重国际标准,确保产品的安全性、可靠性和环保性。

    4. 应用案例和使用建议


    - 应用案例:该产品广泛应用于飞机内部的布线系统,因为其能在高温和振动频繁的环境下保持稳定工作。
    - 使用建议:为确保最佳性能,建议在安装过程中注意保护电缆,避免受到物理损伤;同时需定期检查电缆连接点,确保连接良好。

    5. 兼容性和支持


    - 兼容性:该产品可与其他使用同标准的电缆或设备兼容,例如飞机内部布线系统中常用的其他电缆。
    - 支持:Belden提供全方位的技术支持,包括安装指导、维护服务和售后服务等,以确保客户能够充分利用该产品的全部功能。

    6. 常见问题与解决方案


    - 问题:电缆在高温环境下出现老化。
    - 解决方案:检查电缆的安装位置,确保其远离热源;如果无法避免,可以考虑增加隔热措施。
    - 问题:连接点松动。
    - 解决方案:重新紧固连接点,并定期进行检查和维护。

    7. 总结和推荐


    该产品的独特优势在于其宽泛的工作温度范围和卓越的电气性能,这使得它在多种高要求应用中表现出色。此外,其符合多项国际标准并具备出色的化学稳定性,使其成为市场上极具竞争力的产品之一。强烈推荐在需要高性能、高稳定性的电子设备中使用本产品。

83006 009100参数

参数
100.0'(30.5m)
零件状态 在售

83006 009100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

83006 009100数据手册

厂牌 PDF简要描述 下载
BELDEN 单芯线缆 BELDEN 83006 009100 83006 009100数据手册

83006 009100封装设计

查看详情并下载
Symbol
Footprint
3D Model
