9248.00U152

产品分类: 同轴线缆
厂牌: BELDEN
产品描述: Belden RG6/USDI线, 9248系列, 152m长, 75 Ω, 黑色
供应商型号: 822917
供应商: 海外现货
标准整包数: 152
BELDEN 同轴线缆 9248.00U152

9248.00U152概述


    产品简介

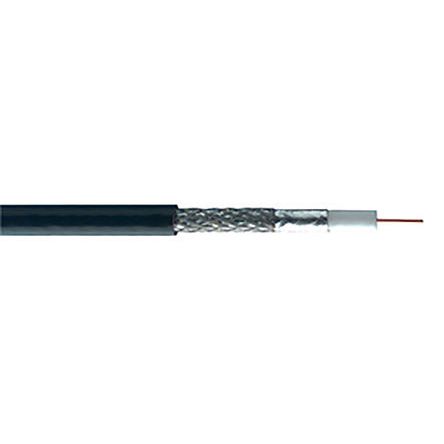

    产品名称:Belden 9248同轴电缆
    基本介绍:
    Belden 9248同轴电缆是一款高性能的75欧姆同轴电缆,适用于多种室内和室外应用场景。该电缆采用18 AWG(美国线规)裸铜导体,气注入泡沫高密度聚乙烯(FHDPE)绝缘材料,双层铝箔屏蔽和镀锡铜编织屏蔽,并配备PVC外护套。该电缆具有出色的电气特性和耐久性,适用于广播、视频传输、射频信号传输等领域。

    技术参数


    - 导体规格:
    - 线规:18 AWG
    - 导体材质:裸铜
    - 导体直径:1.016毫米
    - 绝缘材料:
    - 绝缘材料:气注入泡沫高密度聚乙烯(FHDPE)
    - 绝缘直径:4.572毫米
    - 屏蔽层:
    - 内屏蔽:100%覆盖率的铝箔+聚酯+铝箔
    - 外屏蔽:60%覆盖率的镀锡铜编织网
    - 外护套:
    - 材料:PVC
    - 颜色:黑色
    - 整体电缆直径:6.858毫米
    - 机械特性:
    - 工作温度范围:-40°C 至 +80°C
    - 最大推荐拉力:195.721牛顿
    - 最小弯曲半径:69.850毫米
    - 电气特性:
    - 阻抗:75欧姆
    - 传播速度:82%
    - 传播延迟:4.06844纳秒/米
    - 电容:53.1522皮法/米
    - 特性阻抗:75欧姆
    - 最大操作电压:30伏 RMS(UL AWM Style 1354)
    - 衰减率:
    - 在不同频率下的衰减率如下表所示:
    | 频率(MHz) | 衰减(dB/100米) |

    | 1 | 0.9843 |
    | 5 | 1.77174 |
    | 10 | 2.2967 |
    | 50 | 4.9215 |
    | 100 | 6.562 |
    | 200 | 9.1868 |
    | 400 | 13.124 |
    | 700 | 17.3893 |
    | 900 | 20.0141 |
    | 1000 | 21.3265 |
    | 1500 | 27.2323 |

    产品特点和优势


    产品特点:
    - 卓越的电气特性:低衰减率、高传播速度和稳定的阻抗特性使其适用于高频信号传输。
    - 优良的机械强度:抗拉力强,弯曲半径小,适合复杂环境安装。
    - 环保材料:符合多项环保标准,如ROHS和WEEE。
    - 广泛的应用:可用于广播、视频传输、射频信号传输等多种场合。
    市场竞争力:
    - 高可靠性:经过严格测试和认证,确保长期稳定运行。
    - 多功能性:适用于室内和室外环境,具备良好的耐候性。
    - 成本效益:相较于同类产品,价格适中,性价比高。

    应用案例和使用建议


    应用案例:
    - 广播信号传输
    - 视频监控系统
    - 射频通信设备
    使用建议:
    - 在安装过程中,要确保电缆不受过度弯折,避免影响其电气性能。
    - 使用时注意电缆的最大操作电压,确保安全使用。
    - 定期检查电缆连接点,以确保信号传输的稳定性。

    兼容性和支持


    - 兼容性:本产品与其他标准同轴电缆兼容,可轻松替换现有系统中的电缆。
    - 支持:Belden提供全面的技术支持和售后服务,确保用户能够快速解决问题。

    常见问题与解决方案


    - 问题1:信号传输质量下降
    - 解决方案:检查电缆连接点是否松动或损坏,确保接触良好。

    - 问题2:电缆断裂
    - 解决方案:减少电缆弯折次数,避免超过最小弯曲半径。
    - 问题3:信号干扰
    - 解决方案:检查周围是否有强电磁干扰源,尽量避免靠近。

    总结和推荐


    综合评估:
    - Belden 9248同轴电缆在电气特性和机械强度方面表现出色,适用于多种应用场景。
    - 其广泛的应用范围、良好的兼容性及高效的售后服务使其在市场上具有很高的竞争力。
    推荐意见:
    - 强烈推荐Belden 9248同轴电缆用于需要高质量信号传输的场合,尤其是在严苛的环境中使用。
    通过以上内容可以看出,Belden 9248同轴电缆是一款值得信赖的产品,不仅能满足用户的基本需求,还能在多种环境下保持出色的性能表现。

9248.00U152参数

参数
长*宽*高 152m(长度)

9248.00U152厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

9248.00U152数据手册

厂牌 PDF简要描述 下载
BELDEN 同轴线缆 BELDEN 9248.00U152 9248.00U152数据手册
