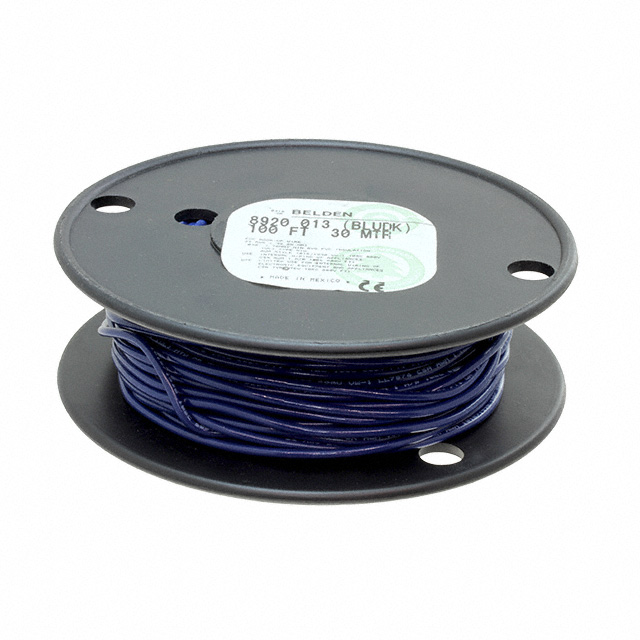

8920 013100

产品分类: 单芯线缆
厂牌: BELDEN
产品描述: Hook-up Wire 22AWG 30.48m 2.36mm Tinned Copper 600VAC
供应商型号: 8920.013100
供应商: TME
标准整包数: 30
BELDEN 单芯线缆 8920 013100

8920 013100概述

    8920 低温度塑料导线产品技术手册

    产品简介


    8920 是一款低温度塑料导线,主要适用于计算机和电子设备内部布线、家电内部布线及机床电线等领域。它采用了22AWG(7x30)镀锡铜导体,绝缘层为聚氯乙烯(PVC),具有较好的机械特性和电气性能。产品通过多项标准认证,符合严格的环保要求。

    技术参数


    - 导体规格:
    - 线规:22 AWG
    - 结构:7x30镀锡铜
    - 导体数量:1根
    - 绝缘层规格:
    - 材料:聚氯乙烯(PVC)
    - 外径:0.093英寸
    - 壁厚:0.03英寸
    - 电气特性:
    - UL电压等级:600 VRMS
    - 非UL温度等级:105°C
    - UL温度等级:105°C
    - 机械特性:
    - 卷装电缆重量:5.8磅/1000英尺
    - 最小弯曲半径/短轴:0.38英寸
    - 标准合规性:
    - NEC章节:第310章
    - NEC/(UL)合规性:MTW
    - UL AWM样式合规性:AWM 1015, AWM 1230
    - CSA等级:600 V, 105°C
    - CSA AWM合规性:CSA AWM I A/B
    - CSA类型:AWM I A/B 或 TEW

    产品特点和优势


    - 高可靠性:采用高质量材料,确保长期稳定运行。
    - 广泛适用性:适用于多种应用场景,如计算机、电子设备及家电内部布线。
    - 环境友好:符合多项环保指令,减少对环境的影响。
    - 耐高温:可在高达105°C的环境中稳定工作,适合高温环境下的应用。

    应用案例和使用建议


    8920 导线常用于计算机内部布线、家用电器的内部连接电路。例如,在家用冰箱中,8920 导线可以作为制冷系统与控制板之间的连接线。为了确保最佳性能,建议使用前检查其电气连接和机械固定是否牢固,并定期进行维护检查。

    兼容性和支持


    - 兼容性:8920 导线与其他符合MTW标准的电气设备兼容。
    - 支持和服务:Belden公司提供详细的技术文档和售后服务,以帮助客户解决可能遇到的技术问题。

    常见问题与解决方案


    - 问题1:导线断裂或接触不良。
    - 解决方案:检查导线连接点,确保焊接或压接部分无松动或损坏。必要时更换导线。
    - 问题2:导线过热。
    - 解决方案:检查负载电流是否超过导线额定值,如有需要更换更大规格的导线。
    - 问题3:无法通过UL认证测试。
    - 解决方案:确认所有材料和工艺符合UL标准,必要时请联系制造商进行技术支持。

    总结和推荐


    8920 低温度塑料导线是一款高性能、高可靠性的产品,适用于多种应用场景。它具备良好的电气性能、机械特性和环保特性,广泛应用于计算机、电子设备和家电等领域。通过严格的质量控制和完善的售后服务体系,Belden公司能够确保产品的高质量和稳定性。强烈推荐使用8920导线,以满足各种复杂的应用需求。

8920 013100参数

参数
100.0' (30.5m)
零件状态 在售

8920 013100厂商介绍

BELDEN(百通)是一家全球领先的高性能电缆和数据传输解决方案提供商,成立于1902年,总部位于美国。公司专注于为各种工业、企业和专业音频/视频市场提供创新的电缆解决方案。

主营产品分类:
1. 工业电缆:包括以太网电缆、同轴电缆、光纤电缆等,广泛应用于自动化、能源、交通等领域。
2. 企业网络解决方案:提供高速网络电缆、铜缆和光纤解决方案,满足数据中心、企业网络等需求。
3. 专业音频/视频电缆:包括模拟和数字视频电缆、音频电缆等,服务于广播、娱乐和安全监控市场。

应用领域:
BELDEN的产品广泛应用于工业自动化、能源、交通、数据中心、企业网络、广播、娱乐和安全监控等多个领域。

BELDEN的优势:
1. 技术创新:拥有强大的研发团队,不断推出创新产品,满足市场需求。
2. 品质保证:严格的质量控制体系,确保产品性能稳定可靠。
3. 全球布局:在全球设有多个生产基地和销售网络,为客户提供快速响应和本地化服务。
4. 定制服务:根据客户需求提供定制化解决方案,满足特定应用场景的需求。

8920 013100数据手册

厂牌 PDF简要描述 下载
BELDEN 单芯线缆 BELDEN 8920 013100 8920 013100数据手册

8920 013100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
60+ $ 0.8488 ¥ 6.8851
120+ $ 0.7236 ¥ 6.1144
库存: 180
起订量: 90 增量: 0
交货地:
最小起订量为:60
合计: ¥ 413.1
